TYK-113型《機械零件設計》示教陳列柜
一、概述： TYK-113型《機械零件設計》示教陳列柜共分十個柜，外型采用高級鋁合金柜架，模型材料用各色有機玻璃和硬聚氯，并附有銀滌淪不干膠作必要圖表和文字說明，形象逼真，制作工藝美觀。使用本設備能提高教學效果，節約學時，是一套理想機械課程的教學設備。 二、主要技術參數： 1、結構：柜體采用鋁合金制作，上下柜結構，全套10柜?！?、尺寸：1250×430×1780mm《機械零件設計》（機械設計）示教陳列柜詳細內容： 序號與名稱 陳列柜內容 第一柜連桿機構設計 曲柄搖桿機構、正弦機構、攪拌器機構、雷達、雙轉塊機構、曲柄、滑塊機構、雙滑塊機構。 第二柜選型翻臺機構設計 翻轉機構、攝影車升降機構、萬能繪圖儀、挖土機、翻斗機構、起重機、攝影升降機。 第三柜凸輪機構設計 定寬凸輪、定徑凸輪、滾子、平底、圓柱凸輪、錐形凸輪、內槽凸輪、氣閥機構、盤形凸輪、凸輪輪廓設計、重力機構。 第四柜混合齒輪機構 外齒輪參數、內齒輪參數、齒條參數、外嚙合直齒圓柱齒輪傳動、人字齒輪傳動、非圓齒輪傳動、斜齒圓柱齒輪傳動、內嚙合齒輪傳...
分類：
描述
一、概述：

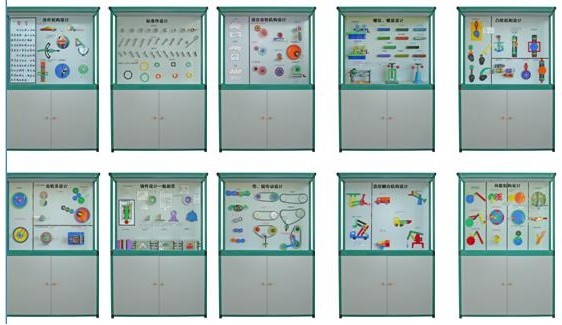

TYK-113型《機械零件設計》示教陳列柜共分十個柜，外型采用高級鋁合金柜架，模型材料用各色有機玻璃和硬聚氯，并附有銀滌淪不干膠作必要圖表和文字說明，形象逼真，制作工藝美觀。使用本設備能提高教學效果，節約學時，是一套理想機械課程的教學設備。
二、主要技術參數：
1、結構：柜體采用鋁合金制作，上下柜結構，全套10柜。
2、尺寸：1250×430×1780mm
《機械零件設計》（機械設計）示教陳列柜詳細內容：
|
序號與名稱
|
陳列柜內容
|
|
第一柜
連桿機構設計 |
曲柄搖桿機構、正弦機構、攪拌器機構、雷達、雙轉塊機構、曲柄、滑塊機構、雙滑塊機構。 |
|
第二柜
選型翻臺機構設計 |
翻轉機構、攝影車升降機構、萬能繪圖儀、挖土機、翻斗機構、起重機、攝影升降機。 |
|
第三柜
凸輪機構設計 |
定寬凸輪、定徑凸輪、滾子、平底、圓柱凸輪、錐形凸輪、內槽凸輪、氣閥機構、盤形凸輪、凸輪輪廓設計、重力機構。 |
|
第四柜
混合齒輪機構 |
外齒輪參數、內齒輪參數、齒條參數、外嚙合直齒圓柱齒輪傳動、人字齒輪傳動、非圓齒輪傳動、斜齒圓柱齒輪傳動、內嚙合齒輪傳動、不同模數齒輪比較、蝸桿蝸輪傳動、圓錐齒輪傳動、齒輪齒條傳動。 |
|
第五柜
標準件設計 |
螺栓類型11種、螺釘類型12種、墊圈類型6種、螺母類型9種、卡簧類型3種、銷釘類型3種。 |
|
第六柜
鑄件設計一般規范 |
氣缸套鑄造工藝圖、飛輪鑄造工藝圖、鑄造工藝圖、挖砂造型、脫箱造型、對分式芯盒、各種鑄件4件、砂箱造型。 |
|
第七柜
齒輪系設計 |
行星輪系、周轉輪系輸出機構、實驗特定的運動、三星輪換向機構、 汽車后橋差速器、大傳動比行星輪系、周轉輪系、錐齒輪組成的行、星輪系及轉化機構、錐齒輪組成的行星輪系。 |
|
第八柜
間歇機構設計 |
單動式棘輪機構、內嚙合槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、球面槽輪機構、空間間歇機構、可變向棘輪機構、雙動式棘輪機構、停歇曲柄連桿機構、外嚙合槽輪機構、不完全齒輪機構、停歇導桿機構。 |
|
第九柜
帶、鏈傳動設計 |
圓形帶傳動、滾子鏈、張緊鏈裝置、平型帶張緊裝置、套筒滾子鏈的接頭形式（開口銷）、套筒滾子鏈的接頭形式（彈簧夾）、套筒滾子鏈的接頭形式（過渡鏈接）、齒形鏈、鏈傳動、三角帶張緊裝置 同步齒形帶傳動。 |
|
第十柜
螺紋、螺旋設計 |
微動螺旋機構、圓柱管螺紋、三線螺紋、普通螺紋、右線螺紋、梯形螺紋、左線螺紋、矩形螺紋、雙線螺紋、螺旋千斤頂、單線螺紋、 螺旋壓力機、車床進給機構、圓錐管螺紋、快速螺旋機構、鋸齒螺紋。 |
