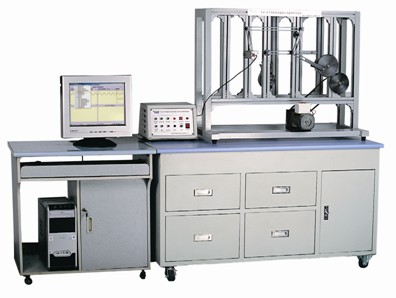

TYK-PCF01I型 平面機構創意組合測試分析實驗臺是我公司隆重推出的新型平面機構創新設計及運動測試分析實驗臺，平面機構分析實驗臺是為機械類本科生和研究生而設計的有關平面機構創新設計的綜合性、設計性、研究創新性機械結構實驗室設備。機械傳動創意測試實驗臺主要用于基本平面機構的設計、拼裝（本實驗臺提供13種以上傳動方案）及運動學、動力學分析，從而培養學生綜合設計、創新能力和工程實踐能力。

一、平面機構創意組合測試分析實驗臺實驗內容
1、平面機構創新設計：學生根據所學知識和實驗臺提供的零件庫，設計平面機構傳動方案。
2、平面機構拼裝：學生可根據本實驗臺提供的13種以上傳動方案或自己的設計方案進行組裝。
3、平面機構運動學測試及仿真實驗：學生通過對自己設計的平面機構進行測試分析、運動分析、實驗結果分 析。
二、性能特點
1、采用全鋁合金型材結構，工作臺架采用雙面操作設計，美觀大方，適用性強，操作方便。
2、所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變對機構運動特性的影響。
3．該實驗臺集平面機構設計、拼裝、測試及性能分析與一體，培養學生綜合設計、創新能力、工程實踐能力、分析問題和解決問題的能力。
4、該實驗臺采用適應高速動態參數測試的PCI數模采集卡進行數據采集，測試速度快、精度高、性能穩定。
5、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、運動模擬、理論仿真、保存數據和提交實驗報告模板。
三、平面機構創意組合測試分析實驗臺主要技術參數
直流調速電機：185W 220V
交流帶減速器電機： 90W 220V 10r/min
測試傳感器：角位移傳感器： 輸出電壓：0-5V 脈沖數：500P　2支
直線位移傳感器：輸出電壓：0-5V 量程：160L 1支
四、提供15種拼裝方案
1、曲柄滑塊機構
2、曲柄導桿機構
3、曲柄導桿滑塊機構
4、曲柄搖塊—齒輪齒條機構
5、曲柄搖塊機構
6、雙曲柄搖塊機構
7、曲柄搖桿機構
8、凸輪機構
9、槽輪機構
10、齒輪—曲柄搖桿機構
11、齒輪—曲柄導桿滑塊機構
12、齒輪—曲柄導桿搖桿機構
13、齒輪—曲柄搖塊機構
14、齒輪—曲柄滑塊機構
15、齒輪—槽輪機構
