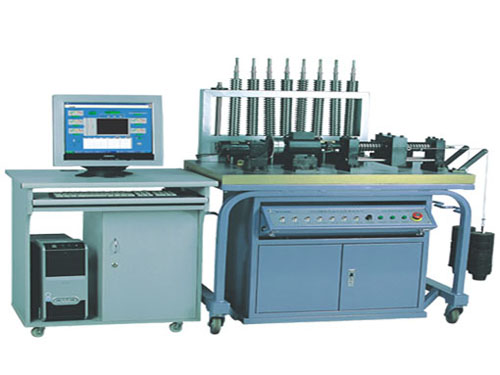

            TYK-LX01型 螺旋傳動測試分析實驗臺

                 TYK-LX01型 螺旋傳動測試分析實驗臺是為機械類,機械設計專業的教學設計,螺旋傳動是通過螺桿和螺母的旋合傳遞運動和動力。它主要是將旋轉運動變成直線運動,以較小的旋轉矩得到*大的推力,旋轉傳動分為滑動螺旋副、滾動螺旋副和靜壓螺旋副三中形式。螺旋傳動實驗臺研究的對象是滑動螺旋副和滾動旋轉副,在不同載荷情況下傳動效率和對傳動精度的分析。 一、實驗目的1、滑動螺旋副:梯形螺紋、矩形螺紋、鋸齒形螺紋、雙、單頭幾何尺寸與螺距的測定實驗。2、滑動螺旋副:梯形螺紋、矩形螺紋、鋸齒形螺紋、雙頭、單頭、滾動螺旋副,恒載荷情況下,位移速度的測定。3、滑動螺旋副、滾動螺旋副效率曲線的測定與繪制及其比較。4、滾動軸承效率曲線的測定二、主要配置1、帶減速器的直流調速電機:N=40WW=0-50轉/分(1臺)2、轉矩轉速傳感器:T=5N.m轉速:n=0-6000r/min(1臺)3、直流位移傳感器:量程:L=0-180mm(1臺)4、角位移傳感器:量程:0-1000脈沖(1臺)5、被測螺旋副:絲桿;單頭、雙頭共5根(供客戶選購);鋸齒形絲桿單頭、雙頭各...
            分享

            相關產品




                 TYK-LX01型 螺旋傳動測試分析實驗臺是為機械類,機械設計專業的教學設計,螺旋傳動是通過螺桿和螺母的旋合傳遞運動和動力。它主要是將旋轉運動變成直線運動,以較小的旋轉矩得到*大的推力,旋轉傳動分為滑動螺旋副、滾動螺旋副和靜壓螺旋副三中形式。螺旋傳動實驗臺研究的對象是滑動螺旋副和滾動旋轉副,在不同載荷情況下傳動效率和對傳動精度的分析。

            LG-LX01型 螺旋傳動測試分析實驗臺

            一、實驗目的
            1、滑動螺旋副:梯形螺紋、矩形螺紋、鋸齒形螺紋、雙、單頭幾何尺寸與螺距的測定實驗。
            2、滑動螺旋副:梯形螺紋、矩形螺紋、鋸齒形螺紋、雙頭、單頭、滾動螺旋副,恒載荷情況下,位移速度的測定。
            3、滑動螺旋副、滾動螺旋副效率曲線的測定與繪制及其比較。
            4、滾動軸承效率曲線的測定
            二、主要配置
            1、帶減速器的直流調速電機:N=40WW=0-50轉/分(1臺)
            2、轉矩轉速傳感器:T=5N.m轉速:n=0-6000r/min(1臺)
            3、直流位移傳感器:量程:L=0-180mm(1臺)
            4、角位移傳感器:量程:0-1000脈沖(1臺)
            5、被測螺旋副:絲桿;單頭、雙頭共5根(供客戶選購);鋸齒形絲桿單頭、雙頭各一根(供客戶選購);矩齒形絲桿單頭、雙頭各一根(供客戶選購);滾動螺旋傳動副1套
            6、負載砝碼20塊,2kg/塊
            7、彈簧Φ40×300(長)1個
            8、測試軟件1張
            9、外形尺寸:1200×600×880mm
            10、重量:160kg
