一、概述：

      TYK-151A型 傳感器與檢測技術實驗裝置是本公司*新推出為傳感器及相關學科的教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備?？赏瓿?ldquo;傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”“工程檢測技術及應用”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。該設備為經濟型的設備，為預算不寬裕的學校提供*適合的選擇。

二、實驗項目
實驗  一    金屬箔式應變片——單臂電橋性能實驗
實驗  二    金屬箔式應變片——半橋性能實驗
實驗  三    金屬箔式應變片——全橋性能實驗
實驗  四    金屬箔式應變片單臂、半橋、全橋性能比較實驗
實驗  五    金屬箔式應變片——溫度影響實驗
實驗  六    直流全橋的應用——電子秤實驗
實驗  七    移相器實驗
實驗  八    相敏檢波器實驗
實驗  九    交流信號激勵的稱重傳感器實驗
實驗  十    差動變壓器的性能實驗
實驗十 一   激勵頻率對差動變壓器特性的影響實驗
實驗十 二   差動變壓器零點殘余電壓補償實驗
實驗十 三   差動變壓器的應用——振動測量實驗
實驗十 四   電容式傳感器的位移特性實驗
實驗十 五   電容傳感器動態特性實驗
實驗十 六   直流激勵時霍爾式傳感器的位移特性實驗
實驗十 七   交流激勵時霍爾式傳感器的位移特性實驗
實驗十 八   霍爾式傳感器振動測量實驗*
實驗十 九   霍爾式傳感器的應用——電子秤實驗
實驗二 十   霍爾測速實驗
實驗二十一  磁電式轉速傳感器的測速實驗
實驗二十二  用磁電式傳感器測量振動實驗*
實驗二十三  壓電式傳感器測量振動實驗
實驗二十四  電渦流傳感器的位移特性實驗
實驗二十五  被測體材質對電渦流傳感器的特性影響實驗
實驗二十六  被測體面積大小對電渦流傳感器的特性影響實驗
實驗二十七  電渦流傳感器測量振動實驗
實驗二十八  電渦流傳感器的應用——電子秤實驗
實驗二十九  電渦流傳感器測轉速實驗*
實驗三十    K、E型熱電偶溫度特性實驗
實驗三十一  熱電偶冷端溫度補償實驗*
實驗三十二  光電轉速傳感器的轉速測量實驗
實驗三十三  利用光電傳感器測轉速的其它方案*
實驗三十四  光敏電阻演示實驗
實驗三十五  對酒精敏感的氣敏傳感器的原理實驗
實驗三十六  濕度傳感器的實驗
實驗三十七  PN結溫度傳感器溫度特性實驗
實驗三十八  負溫熱敏電阻溫度特性實驗
實驗三十九  擴散硅壓阻壓力傳感器的壓力測量實驗
實驗 四 十  擴散硅壓阻壓力傳感器差壓測量實驗*
實驗四十一  光纖傳感器的位移特性實驗
實驗四十二  光纖傳感器測量振動實驗
實驗四十三  光纖傳感器的測速實驗
實驗四十四  集成溫度傳感器的溫度特性實驗
實驗四十五  pt100熱電阻溫度特性實驗
實驗四十六  Cu50熱電阻溫度特性實驗
實驗四十七  正溫熱敏電阻溫度特性實驗
實驗四十八  熱釋電紅外傳感器特性實驗
實驗四十九  氣體流量的測定*
實驗五 十   硅光電池演示實驗
實驗五十一  超聲波傳感器測量距離實驗
實驗五十二  超聲波傳感器的運用*
實驗五十三  PSD位置傳感器測定位置實驗
實驗五十四  PSD位置傳感器微振動測量實驗
實驗五十五  PSD位置傳感器用于自動定位系統*
實驗五十六  扭矩傳感器的性能實驗
實驗五十七  扭矩傳感器的不同形式*
實驗五十八  CCD電荷耦合器件測定直徑實驗
實驗五十九  光學系統對CCD測徑系統的影響*
實驗六 十   光柵傳感器莫爾條紋的細分、計數實驗
備注：帶*號實驗為思考實驗，由學生自己動手組建。
三、產品特點：
   1、實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路，可顯示正常、故障狀況。實驗連接線采用新型連接線，彈性接觸，接觸電阻小。
   2、傳感器處理電路采用模塊化設計。實驗項目還可根據新產品的開發不斷拓展。
   3、傳感器結構接近于工業檢測傳感器，有較高的精度，使實驗內容更接近實際應用，及便于用計算機作實驗的特性分析及控制。
   4、從傳感器、測量儀表、專用電源、溫度源、氣源、振動源、轉動源、信號源、數據采集控制器到實驗連接線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。
   5、主控臺功能分布采用分塊式結構形式，布置合理，接線方便。面板示意、圖線分明。傳感器采用進口透明有機玻璃制作
四、技術參數
  1． 輸入電源：AC220V±5%    50±1Hz
  2． 額定電流：≤5A
  3． 相對溫度：-5℃～40℃  相對濕度：＜75%（25℃）
  4． 外形尺寸：長×寬×高=1450×700×1140 mm3

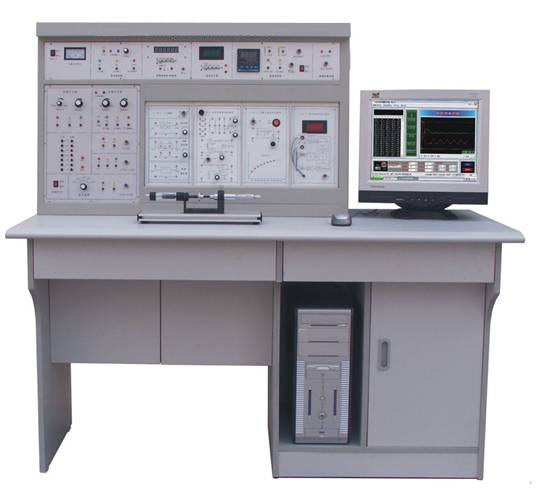

五、主控臺性能指標
 設備由主控臺、處理電路模塊、數據采集、傳感器等構成
  1、主控制屏
實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路。還提供:
（1）多路穩壓直流電源
（2）信號源
（3）轉動源控制
（4）等精度頻率/轉速表
（5）直流電壓表
（6）溫度源
（7）轉動源
（8）振動源
（9）氣源
（10）傳感器固定架
（11）數據采集卡及處理軟件
2、模塊化處理電路
電橋電路
電荷放大器
電容變換器
渦流變換器
差動放大器
電壓放大器
有移相器（Δφ±40°）
相敏檢波器（0-360°C）
低通濾波器（FT≤35Hz）
SM-13超聲位移傳感器實驗模塊
SM-14扭矩傳感器實驗模塊
SM-18硅光電池實驗模塊
SM-19光柵位移傳感器實驗模塊

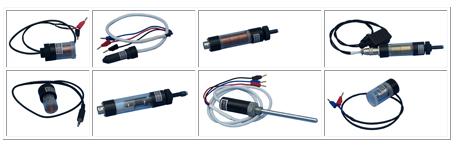

3、傳感器（29種傳感器）
包括：電阻應變式傳感器
差動變壓器、
電容式傳感器
霍爾式位移傳感器
霍爾式轉速傳感器
磁電式傳感器
壓電式傳感器
電渦流位移傳感器
K型熱電偶
E型熱電偶
集成溫度傳感器
Pt100鉑電阻
Cu50銅電阻
PN結溫度傳感器
正溫熱敏電阻
負溫熱敏電阻
光電轉速傳感器
光敏電阻
熱釋電傳感器
擴散硅壓力傳感器
光纖位移傳感器
氣敏傳感器
濕敏傳感器
硅光電池
超聲波位移傳感器
PSD位置傳感器
扭矩傳感器
CCD電荷耦合器件
光柵位移傳感器
