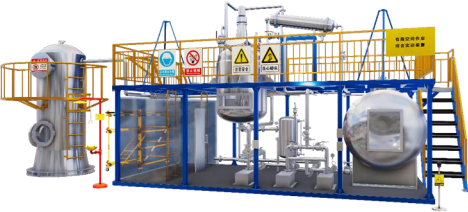

TYK-WH102型 有限空間綜合實訓裝置
一、設計依據
有限空間綜合實訓裝置設計依據如下：
1、 《工貿企業有限空間作業安全管理與監督暫行規定》
2、《北京市安全生產條例》
3、《有限空間作業安全操作規范》
4、《化學品生產單位特殊作業安全規范》
5、《中華人民共和國安全生產法》
二、裝置功能
1、了解有限空間定義，能夠進行有限空間辨識；
2、了解精餾塔、反應釜、原料罐及污水池不同的有限空間場景；
3、掌握有限空間進行風險辨識方法；
4、掌握有限空間救援的基本方法；
5、掌握與有限空間作業有關的盲板抽堵、上鎖掛簽等相關作業；
6、掌握高處作業、臨時用電作業等其他特殊作業的作業流程；
7、掌握五點式安全帶、呼氣呼吸器、防毒面具等安全用具的使用方法；
8、掌握有限空間基本作業作業前、作業中及作業后流程，能夠根據作業風險做好安全防護。
三、主要設備配置及參數
|
有限空間實訓裝置設備（14000*4500*5400mm） |
|||||
|
設備 |
|||||
|
序號 |
名稱 |
位號 |
規格尺寸 |
數量 |
備注 |
|
1 |
原料罐 |
V101 |
φ1500×2000*3mm；臥式 |
1 |
? |
|
2 |
中間產品罐 |
V102 |
φ600×1000*3mm；立式 |
1 |
? |
|
3 |
污水池 |
V103 |
2000*1500*700mm |
1 |
? |
|
4 |
反應釜 |
R101 |
φ1500×1500*3mm；立式 |
1 |
? |
|
5 |
冷凝器 |
E101 |
φ219×1000*3mm；臥式 |
1 |
? |
|
6 |
吸收塔 |
T101 |
φ1500×3000*3mm；立式 |
1 |
? |
|
7 |
原料泵Ⅰ |
P101A |
不銹鋼離心泵 |
1 |
? |
|
8 |
原料泵Ⅱ |
P101B |
不銹鋼離心泵 |
1 |
? |
|
9 |
中間產品泵 |
P102 |
不銹鋼離心泵 |
1 |
? |
|
10 |
攪拌電機 |
P103 |
2.2KW?立式攪拌電機 |
1 |
? |
|
配套安全工具 |
|||||
|
序號 |
名稱 |
型號、規格 |
數量 |
? |
|
|
1 |
工具柜 |
1500*500*2000mm |
1 |
? |
|
|
2 |
安全帽 |
紅色 |
16 |
? |
|
|
3 |
救援三腳架 |
1730*390*360mm |
1 |
? |
|
|
4 |
空氣呼吸器 |
6L |
1 |
? |
|
|
5 |
擔架 |
2100*540*100mm |
1 |
? |
|
|
6 |
風機 |
φ200*310*310mm |
1 |
? |
|
|
7 |
防毒面具 |
3M |
1 |
? |
|
|
8 |
氣體檢測儀 |
品牌氣體檢測儀 |
2 |
? |
|
|
9 |
對講機 |
57*32*98mm |
3 |
? |
|
|
10 |
防護服 |
輕型防護服 |
1 |
? |
|
|
11 |
警戒牌 |
定制警戒牌 |
4 |
? |
|
|
12 |
法蘭球閥鎖 |
180*154*67mm |
1 |
? |
|
|
13 |
洗眼器 |
復合立式 |
1 |
? |
|
|
14 |
靜電消除器 |
不銹鋼，帶指示燈 |
1 |
? |
|
|
15 |
腳手架 |
碳鋼腳手架，滿足現場需求 |
1 |
? |
|
|
16 |
電箱 |
二級和三級電箱各一 |
2 |
? |
|
