TYK-WJP06型 物聯網技術實驗平臺
一、設備簡介
TYK-WJP06型物聯網技術實驗平臺是一款基礎教學實驗開發平臺，由一個通用平臺，多個系列硬件模塊，上位機軟件及教學資源三部分組成，主要針對物聯網、電子信息、計算機等專業的單片機與傳感器、嵌入式接口技術、傳感器采集、識別技術、無線通信技術、智能產品應用等課程的教學實驗。
該平臺結構符合人體工學設計，由分離式基座和網板組成。硬件模塊采用磁吸方式與基座連接固定，接觸式探針進行供電和信號傳輸，使用方便，不易損壞管腳，易于拓展。場景引入式教學模式和豐富的教學資源，既可以支撐單個模塊單一知識點的學習，也支持多個模塊自由組合進行多個知識點的綜合應用。
二、硬件組成
平臺硬件部分由一個通用平臺基座，多個系列開發模塊組成。

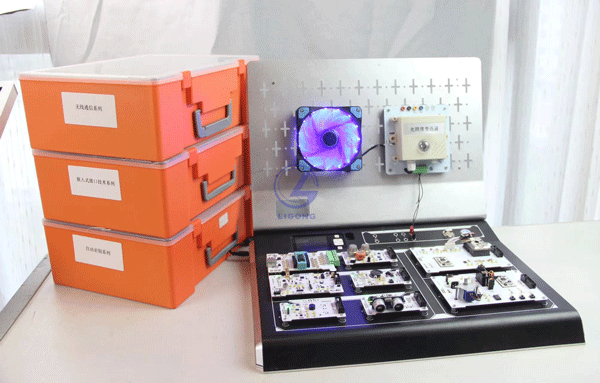

1.通用平臺基座。由基座和網板組成?；捎瞄_模設計，ABS材料，表面光滑，有質感，絲印簡潔美觀；左側具有直流電源插座、DB9通信接口，USB供電接口；表面具有3.3V/5V/12V電源插孔，通信選擇開關、總電源自鎖開關；內嵌8個SLOT插槽，兩種尺寸，支持三種不同規格的硬件模塊；磁吸固定孔，彈簧頂針管腳，可與硬件模塊磁性吸合，頂針連接，完成供電、RS485、RS232等通信連接；支持硬件模塊任意組合，用于搭建各種場景。網板，金屬材質，網孔結構，使用時插入基座，能磁吸或螺絲固定其他外擴的模塊，用于應用拓展。
2.基礎平臺結構
電源供電：采用DC12V3A電源適配器提供總電源，基座分出DC12V、DC5V、DC3.3V三路電源，每一路電源的帶載能力至少為1A以上電流，通過香蕉孔引出，為網板上外擴傳感器或控制器供電。
SLOT硬件通信接口：具有8個SLOT插槽接口，6個小尺寸，2大尺寸。每一路電壓在基座底板上有過流保護電路，以保護其中一個SLOT模塊因短路等原因不至于損壞總電源或其他SLOT節點的供電。
3.硬件模塊。包含嵌入式應用系列共3塊、傳感器采集系列共6塊，自動識別系列共7塊，無線通信系列共12塊，鴻蒙開發系列共2塊，智能網關系列1塊。硬件模塊按照SLOT設計有小、中、大三種尺寸，關鍵點預留測量點，方便示波器觀察。嵌入式應用系列和部分傳感器模塊留有香蕉插孔，可自由連線進行創新開發。支持CC2530單片機接口技術、Cortex-M3嵌入式接口技術、傳感器采集技術、自動識別技術、無線通信技術、OpenHarmony OS應用開發、嵌入式Linux Qt、Android應用開發等課程實驗。硬件模塊詳詢客服。
部分傳感器模塊預留示波器測試點，可使用示波器測量觀察信號。
4.通信方式，模塊采用RS485總線與上位機、或其他模塊通信。模塊都有自己的RS485通信地址，當多個模塊組合場景演示時，能在PC端C#軟件上進行場景聯動。
5.課程資源
（1）單片機技術與傳感器采集
|
章節 |
典型實驗名稱 |
|
|
CC2530單片機接口技術 |
實驗一. 控制LED燈閃爍實驗 實驗二. 按鍵實驗 實驗三. 外部中斷實驗 實驗四. 看門狗實驗 實驗五. 定時器中斷實驗 實驗六. 串口通信實驗 實驗七. 蜂鳴器實驗 實驗八. 隨機數發生器實驗 實驗九. PWM波輸出實驗 實驗十. EEPROM讀寫實驗 |
實驗十一. SPI Flash讀寫實驗 實驗十二. 輸入捕獲實驗 實驗十三. ADC實驗 實驗十四. DMA實驗 實驗十五. 睡眠喚醒實驗 實驗十六. TFT屏實驗 實驗十七. 五向搖桿實驗 實驗十八. 紅外遙控 實驗十九. RF通信實驗 實驗二十. RF安全認證實驗 |
|
CC2530傳感器技術 |
實驗一. 溫濕度傳感器實驗 實驗二. 振動傳感器實驗 實驗三. 空氣質量傳感器實驗 實驗四. 光照傳感器實驗 實驗五. 雨露傳感器實驗 |
實驗六. 霍爾傳感器實驗 實驗七. 干簧管傳感器實驗 實驗八. 紅外反射傳感器實驗 實驗九. 人體監測傳感器實驗
|
（2）基于嵌入式的傳感器采集技術
|
章節 |
典型實驗名稱 |
|
|
Cortex-M3嵌入式傳感器技術 |
項目一 溫濕度傳感器 項目二 結露傳感器 項目三 超聲波傳感器 項目四 霍爾傳感器 項目五 稱重傳感器 項目六 熱釋電紅外傳感器 項目七 振動傳感器 項目八 聲音檢測傳感器 項目九 環境光傳感器 |
項目十 顏色識別傳感器 項目十一 光敏傳感器 項目十二 廣譜氣體傳感器 項目十三 紅外反射傳感器 項目十四 九軸傳感器 項目十五 負溫度系數熱敏傳感器 項目十六 紅外對射傳感器 項目十七 風扇溫控儀 項目十八 倒車雷達 |
（3）自動識別技術及應用
|
章節 |
典型實驗名稱 |
|
|
125K低頻識別實驗 |
01 低頻串口測試及射頻開關實驗 02 低頻卡讀卡實驗 03 低頻卡初始化實驗 04 低頻卡地址空間常規讀寫操作實驗 |
05 低頻卡地址空間加密讀寫操作實驗 06 低頻卡新卡制作實驗 07 低頻卡門禁系統綜合實驗 |
|
13.56M高頻識別實驗 |
01 高頻串口測試、天線開關及協議設置實驗 02 高頻14443A卡激活與休眠實驗 03 高頻14443A卡密鑰驗證及讀寫操作實驗 04 高頻15693卡讀卡實驗 |
05 高頻15693卡選中及讀寫塊操作實驗 06 高頻15693卡選中及寫AFI及DSFID操作實驗 07 高頻14443A卡停車收費綜合應用實驗 |
|
900M超高頻識別實驗 |
01 超高頻串口測試及獲取閱讀器模塊信息實驗 02 超高頻閱讀器頻率，功率參數實驗 03 超高頻電子標簽輪詢操作實驗 |
04 超高頻電子標簽鎖定與解鎖實驗 05 超高頻電子標簽數據存儲區讀寫實驗 06 超高頻電子標簽ETC綜合實驗 |
|
2.4G微波識別實驗 |
01 2.4G有源閱讀器參數實驗 02 2.4G有源標簽參數實驗 |
03 2.4G有源標簽存儲區讀寫實驗 04 2.4G有源標簽控制實驗 |
|
智能條碼識別實驗 |
01 條碼設備串口連接測試 02 條碼識讀參數實驗 |
03 條碼識讀選擇實驗 04 條碼識讀付費綜合實驗 |
|
智能指紋識別實驗 |
01 指紋錄入、刪除實驗 02 指紋搜索驗證實驗 |
03 指紋智能鎖綜合應用實驗 |
（4）無線通信技術與傳感網
|
章節 |
典型實驗名稱 |
|
|
Wi-Fi無線通信 |
01 WIFI_AT指令測試實驗 02 WIFI_STA+AP模式配置實驗 03 WIFI RSSI信號強度實驗 04 WiFi STA客戶端模式 |
05 WiFi STA服務端模式 06 WIFI Socket雙向通信應用實驗 07 WIFI光照無線采集與控制實驗 |
|
BLE無線通信 |
01 OSAL協議棧工程解析 02 OSAL OLED屏顯示控制 03 OSAL按鍵輸入檢測 04 OSAL多任務處理 |
05 OSAL數據加解密 06 基于BLE的主從一體串口透傳 07 基于BLE的溫濕度無線采集 08 基于BLE的電機聯動控制 |
|
Z-Stack協議棧開發 |
01 ZStack協議棧工程解析實驗 02 ZStack多點自組網實驗 03 Zstack信息組播/廣播 04 Zstack網絡拓撲組網(星狀/樹狀) |
05 Zstack綁定傳輸 06 Zstack串口收發 07 ZigBee溫濕度無線采集 08 ZigBee聲光無線控制 |
|
LoRa無線通信 |
1. LoRa模塊參數配置 2. LoRa點對點通信 |
3. LoRa溫濕度無線采集 4. LoRa步進電機無線控制 |
|
NB-IoT無線通信 |
1. NB-IoT模塊AT指令交互 2. NB-IoT信號強度查詢 3. NB-IoT擾碼配置 4. NB-IoT開機入網 |
5. NB-IoT發送數據 6. NB-IoT CoAP協議接入平臺 7. NB-IoT溫濕度遠程采集 8. NB-IoT步進電機遠程控制 |
|
4G無線通信 |
1．4G AT命令實驗 2．4G開機入網實驗 3．4G TCP通信實驗 |
4．4G UDP通信實驗 5．4G溫濕度遠程采集實驗 6．4G步進電機遠程控制實驗 |
（5）嵌入式Linux Qt應用開發
|
章節 |
典型實驗名稱 |
|
|
嵌入式Linux Qt應用開發 |
Linux宿主機開發環境部署實驗 VMware虛擬機安裝 Ubuntu操作系統安裝 Vmware Tools安裝 root賬號配置 minicom串口工具安裝 以太網地址設置 NFS服務器搭建 交叉編譯器的安裝 ARM平臺的QT5及以上程序庫的編譯 X11平臺的QT5及以上程序庫的編譯 Qt-Creator開發工具安裝。 中文字題配置 |
嵌入式Linux QT通用基礎實驗 基于Qt的Helloworld 基于Qt的信號和槽 基于Qt的定時器 基于Qt的多線程 基于Qt的sqlite數據庫讀寫 基于Qt的TCP Socket 通信 基于Qt的UDP通信 三、嵌入式Linux Qt設備驅動實驗 基于Qt的串口通信 基于Qt的WiFi連接路由器 基于Qt的GPS定位信息獲取 基于Qt的4G打電話與發送短信 基于Qt的4G配置聯網 基于Qt的ZigBee傳感器采集 基于Qt的ZigBee執行器控制 |
（6）Android移動互聯應用開發
|
章節 |
典型實驗名稱 |
|
|
Android移動互聯應用開發 |
Android開發環境安裝 JDK安裝 Android Studio安裝 Android第一個工程創建 Android開發基礎 程序設計框架與界面實驗 組件間通信 定時器實驗 多線程實驗 數據存儲與訪問實驗 |
Android網關網絡傳輸實驗 GPS定位信息獲取 串口數據收發 Socket網絡傳輸 HTTP網絡傳輸 Android物聯網應用實驗 ZigBee傳感器采集 ZigBee執行器控制 |
三、配置清單
|
類別 |
模塊名稱 |
數量 |
備注 |
|
單片機系列
|
CC2530單片機開發板 |
1 |
|
|
CC2530傳感器模塊I |
1 |
|
|
|
CC2530傳感器模塊II |
1 |
|
|
|
紅外遙控器 |
1 |
|
|
|
跳線帽 |
10 |
|
|
|
傳感器采集系列
|
探測類傳感器模塊 |
1 |
|
|
磁類傳感器模塊 |
1 |
|
|
|
識別類傳感器模塊 |
1 |
|
|
|
環境類傳感器模塊 |
1 |
|
|
|
稱重傳感器模塊 |
1 |
|
|
|
電磁執行器模塊 |
1 |
|
|
|
黑色遮光蓋 |
1 |
|
|
|
磁鐵 |
1 |
|
|
|
無線通信系列
|
ZigBee無線通信協調器 |
1 |
ZigBee組網 |
|
BLE無線通信模塊I |
1 |
|
|
|
BLE無線通信模塊Ⅱ |
1 |
|
|
|
WIFI無線通信模塊I |
1 |
|
|
|
WIFI無線通信模塊Ⅱ |
1 |
|
|
|
LoRa通信模塊Ⅰ |
1 |
|
|
|
LoRa通信模塊II |
1 |
|
|
|
NB-IoT通信模塊 |
1 |
|
|
|
4G通信模塊 |
1 |
|
|
|
NB-IoT物聯網卡 |
1 |
1年流量 |
|
|
CC2530-Debugger調試器（含10芯灰色排線） |
1 |
|
|
|
3P3.96間距綠色端子 |
5 |
|
|
|
2.4G膠棒天線 |
3 |
CC2530使用 |
|
|
GSM膠棒天線 |
2 |
NB和4G使用 |
|
|
433M膠棒天線 |
2 |
LoRa模塊使用 |
|
|
無線路由器 |
1 |
含電源適配器 |
|
|
自動識別系列
|
125K低頻模塊 |
1 |
|
|
13.56M高頻模塊 |
1 |
|
|
|
900M超高頻模塊 |
1 |
|
|
|
2.4G有源閱讀器 |
1 |
|
|
|
2.4G有源標簽模塊 |
1 |
|
|
|
智能指紋識別模塊 |
1 |
|
|
|
智能條碼識別模塊 |
1 |
|
|
|
125K低頻T5557卡 |
2 |
|
|
|
125K低頻EM4100卡 |
2 |
|
|
|
13.56高頻M1標簽 |
2 |
符合14443A協議卡 |
|
|
13.56高頻icode標簽 |
2 |
符合15693協議卡 |
|
|
900M超高頻GEN2標簽 |
2 |
|
|
|
一維碼標簽 |
2 |
|
|
|
二維碼標簽 |
2 |
|
|
|
2.4G膠棒天線 |
2 |
2.4G閱讀器、標簽使用 |
|
|
Mini USB數據線 |
1 |
2.4G有源標簽 |
|
|
nRF編程器 |
1 |
2.4G有源標簽 |
|
|
智能網關系列
|
網關主板 |
1 |
Cortex-A9 |
|
網關擴展模塊 |
1 |
ZigBee、4G模塊 |
|
|
DC5V 3A電源適配器 |
1 |
網關使用 |
|
|
GPS天線 |
1 |
|
|
|
網線 |
1 |
|
|
|
Micro USB數據線 |
1 |
|
|
|
TF卡讀寫器 |
1 |
|
|
|
16G TF card |
1 |
|
|
|
基礎平臺及附件
|
平臺基座 |
1 |
|
|
網孔面板 |
1 |
|
|
|
DC12V 3A電源適配器 |
1 |
平臺使用 |
|
|
USB轉串口頭 |
1 |
|
|
|
交叉串口線 |
1 |
|
|
|
JLINK仿真器（含20P灰色排線） |
1 |
|
|
|
方口USB數據線 |
1 |
|
|
|
20cm黃色香蕉頭線 |
10 |
嵌入式系列和鴻蒙系列均可使用 |
|
|
30cm藍色香蕉頭線 |
10 |
|
|
|
5P杜邦線 |
1 |
|
|
|
產品說明書 |
1 |
|
|
|
合格證 |
1 |
紙質 |
|
|
應用軟件 |
上位機綜合應用軟件 |
1 |
|
