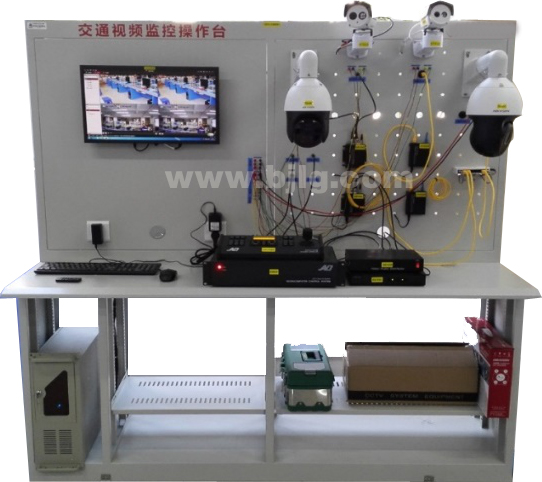

TYK-J02型 智能交通監控系統集成應用平臺的實現效果如圖1所示，交通視頻處理實驗操作臺整體采用優質冷軋鋼板作為主體結構，臺面防靜電，面板配備各種固定安裝套件以方便嵌入掛鉤進行實驗設備的安裝固定和穿線維護。實驗臺上能夠搭建的實驗儀器囊括了歷代視頻監控攝像機，包括第一代的模擬視頻監控系統（CCTV），第二代的基于“PC+多媒體卡”數字視頻監控系統（DVR），第三代的完全基于IP網絡視頻監控系統（IPVS），第四代的是目前正在快速發展的基于移動互聯、云計算、云存儲等新技術的視頻監控系統，這些設備既可以收納到實驗臺的抽屜中，也可以靈活地安裝固定在面板上。

      每套智能交通監控系統集成應用平臺設備包括了：一套交通視頻監控操作臺、一套網絡高清球機、一套高速模擬球機、一套模擬攝像機、一套互聯網云存儲攝像機、一套全方位云臺攝像機、一臺4T企業級硬盤、一套硬盤錄像機、一套液晶監視器、一套終端管理盒、一個網絡鍵盤、一套專用解碼器、一臺交換機、一對光端機、一臺控制電腦及相關配套附件，整體系統再配置一臺核心交換機等，設備清單如表1所示。
一、設備清單

（1）交通視頻監控操作臺
交通視頻監控操作臺尺寸為長1.8米，寬0.6米，高1.8米；交通視頻監控操作臺分為設備裝配區、集成接線區和操作區；操作臺臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置二三插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源；設備統一掛載插件式安裝，所有數據線、電源線等預留，方便單件與集成課程的教學；模塊化設計，多種附件可視需要任意組合，且具有互換性；臺面具有防靜電、防火、耐磨。
（2）網絡高清球機
1/1.8英寸CMOS；400萬；最低照度彩色：0.001lux@F1.4 黑白：0.0001lux@F1.4 0Lux（紅外燈開啟）；450m（紅外）。
視頻編碼方式支持H.265、H.264；并可將H.265和H.264格式設置為Baseline/Main/High Profile。
同一靜止場景相同圖像質量下，在H.264編碼方式時，開啟smart264功能和不開啟此smart編碼相比，碼率節約2/3。
球機在黑、白名單中添加IP地址的數量不小于1025個。
支持智能分析行為如區域入侵、停車、越界入侵、人員聚集、進入區域、離開區域、快速移動、物品移除、物品遺留、徘徊、監控區域內出現人臉、攀高、平躺起身、離崗，可通過客戶端軟件或IE瀏覽器給出報警提示。
支持道路信息設置，最大設置24個道路號及道路信息名稱，并可隨球機轉動變化顯示。
支持車結構化數據識別功能，能同時支持以下車輛特征自動識別：車牌、車牌顏色、車身顏色、車型、車標、車系、車速、主駕駛安全帶狀態、副駕駛安全帶狀態、駕駛人抽煙狀態、駕駛人打電話狀態、主駕駛遮陽板狀態、副駕駛遮陽板狀態、主駕駛人臉摳圖、副駕駛人臉摳圖、年檢標志、紙巾盒、香水盒、掛件，共19項特征提取。
支持車牌字段設置功能，設置32個省及直轄市的車牌字段，并可設置一個默認的車牌字段。
支持IP67，TVS 6KV防雷、防浪涌設備泄露電流應不大于5mA；設備泄露電流應不大于5mA；具備較好的環境適應性，工作溫度范圍可達-40℃-70℃；支持識別系安全帶功能；支持駕駛員抽煙狀態識別功能；支持駕駛室開車打電話識別功能；支持遮陽板識別功能；支持駕駛室人臉摳圖檢測功能；支持年檢標志識別功能；支持紙巾盒識別功能；支持駕駛室內掛墜識別功能；支持駕駛室內香水盒識別功能；支持車速檢測功能檢查，對道路上來向和去向車輛進行車速測量，輸出測速值。
可識別18種車型，包括中客車、大貨車、中貨車、小貨車、面包車、摩托車、SUV、MPⅤ、公交車、皮卡、微型車、糟罐車、出租車、跑車、三廂轎車、兩廂轎車、吊車、灑水車。
可識別14種車輛顏色，包括：黑、白、灰、紅、綠、藍、黃、粉、紫、棕、金、橙、咖啡、銀色。
支持違法檢測場景設置功能檢查，可最多添加300個預置點場景，每個預置點場景下均可配置車牌識別、卡口抓拍或電子警察的智能方案，每個場景內可設置8個車道檢測區域，每個場景可同時生效80個違法規則，其中機動車每條車道生效9條規則、非機動車每條車道生效1條規則。
支持摩托車、行人、車輛檢測抓拍功能。
支持無牌機動車抓拍功能檢查，可對設置的檢測區域內的無牌機動車進行抓拍，并在抓拍圖片上疊加時間、地點、車牌（無牌）、車牌顏色（未知）、車身顏色、車型、車標、車系、遮陽板狀態、人臉摳圖、年檢標志、紙巾盒、香水盒、掛件、主駕駛抽煙、主駕駛打電話、不系安全帶等信息。
（3）高速模擬球機
采用1/3英寸CMOS，F1.4超大光圈，使夜間監控效果更出色。
支持20倍光學變倍。
支持模擬&CVI輸出自由切換，默認960H模擬視頻輸出。
CVI模式可選，最大支持1280×720@60fps實時視頻輸出。
支持CVI模式下高清視頻、控制信號同軸傳輸，普通75-3類同軸線無損傳輸1280×720@25fps視頻長達500米。
IP66防護等級，內置6000V防雷、防浪涌和防突破保護。
內置高性能150米紅外燈補光，采用倍率與紅外燈功率匹配算法，補光效果更均勻。
一體化結構設計，鋁合金外殼，更堅固、耐用；垂直角度-20°～90°超大旋轉范圍，支持自動翻轉；全鋁散熱設計，能適應-40～70℃的使用環境。
（4）模擬攝像機
支持1080P/720P高清輸出。
支持CVI/CVBS/AHD/TVI四種模式撥碼切換輸出。
支持最大紅外照射距離80米。
IP67，DC12V。
（5）互聯網云存儲攝像機
外觀: 槍型。
傳感器類型: 1/2.8英寸CMOS。
像素: 200萬。
最大分辨率: 1920×1080。
電子快門: 1/3s~1/100000s（可手動或自動調節）。
最低照度: 0.002Lux（彩色模式）；0.0002Lux（黑白模式）；0Lux（補光燈開啟）。
信噪比: ＞56dB。
最大補光距離: 50m（紅外）。
補光燈: 1顆（紅外燈）。
鏡頭類型: 定焦。
光圈控制: 固定光圈。
通用行為分析: 絆線入侵；區域入侵。
視頻壓縮標準: H.265、H.264、H.264H、H.264B、MJPEG。
智能編碼: H.264、H.265。
視頻幀率: 50Hz。
主碼流（1920×1080@25fps）,輔碼流（704×576@25fps）。
視頻碼率: H.264： 32K ~ 6144Kbps，H.265：12K~6144Kbps。
日夜轉換: ICR自動切換。
支持背光補償。
支持強光抑制。
寬動態: 120dB。
白平衡: 自動/自然光/路燈/室外/手動/區域自定義。
增益控制: 自動/手動。
降噪: 3D降噪。
默認分辨率下默認碼流: 4096kbps（1080P）。
支持圖像翻轉。
走廊模式: 支持（在1920×1080分辨率下支持）。
支持鏡像。
隱私遮擋: 4塊。
報警事件: 網絡斷開；IP沖突；非法訪問；動態檢測；視頻遮擋；絆線入侵；區域入侵；場景變更；電壓檢測；安全異常。
網絡接口: 1個（RJ-45網口；支持10M/100M 網絡數據）。
網絡協議: HTTP；TCP；ARP；RTSP；RTP；UDP；RTCP；SMTP；FTP；DHCP；DNS；DDNS；IPv4/v6；QoS；UPnP；NTP；Bonjour；組播；PPPoE；802.1X；RTMP；HTTPS；SFTP。
接入標準: ONVIF（Profile S）；GB/T28181；CGI。
預覽最大用戶數: 20個。
存儲功能: FTP；NAS。
圖像設置: 亮度;對比度;銳度;飽和度;伽馬。
OSD信息疊加: 時間；通道；地理位置。
錄像模式: 手動錄像；視頻檢測錄像；定時錄像。
錄像優先級從高到低依次為手動/視頻檢測/定時。
恢復默認: 支持一鍵恢復默認配置。
用戶管理: 最大支持20個用戶。
安全模式: 授權的用戶名和密碼；MAC地址綁定；HTTPS加密；IEEE 802.1x；網絡訪問控制。
低照等級: 星光。
工作電壓: DC12V（±30%）。
供電方式: DC12V/POE。
工作溫度: -40℃~+60℃。
工作濕度: ≤95%。
防護等級: IP67。
（6）全方位云臺攝像機
具有1個RJ45接口、1個CVBS視頻輸出接口、1個音頻輸入接口、1個音頻輸出接口、7個報警輸入接口、2個報警輸出接口、1個RS485接口。采用AC220V轉AC24V電源適配器供電。
支持水平旋轉范圍360°，垂直旋轉范圍-40°~90°。
支持云臺水平轉速160°/s，垂直旋轉速度60°/s。
云臺定位精確度應≤±0.1°。
可通過客戶端軟件人工指定正北方向后，在監視畫面顯示樣機的方位和角度信息。
信噪比支持不小于62dB（AGC OFF、黑場、加權、CVBS輸出）。
分辨力不小于1100TVL（分辨率設置為1920x1080、幀率設置為60fps、碼率設置為2Mbps、RJ45輸出）。
支持超低照度，最低照度彩色：0.0008Lux，黑白0.0001Lux。
在網絡直連情況下，輸出1920×1080@50fps，碼率2Mbps時，視頻圖像傳輸至客戶端的延時時間≤90ms。
在IE瀏覽器下，具有.711a、C.711Mu、G.726、AAC、MP2L2、C.729、C.722.1、PCM音頻編碼設置選項。
可通過客戶端軟件或IE瀏覽器發起語音對講、可實現樣機與客戶端之間的雙向語音對講。
在同一靜止場景，相同圖像質量下，樣機開啟smart264功能后，和未開啟該功能相比，碼率降低1/3。
支持1000個預置位。
可在監視畫面上設置32塊遮擋區域，可設置矩形、不同顏色，每個場景最多支持8塊區。
在IE瀏覽器下，具有可伸縮編碼（SVC）設置選項。
在設定的偵測區域內有目標移動時，該區域邊框變為綠色，可在客戶端給出報警提示并上傳中心，上傳FTP、發送郵件及聯動錄像，可通過IE瀏覽器最多設置396塊移動偵測區域。
靜止20s后可自動鎖定；最大功耗應小于60W，開啟低功耗自鎖后功耗應小于等于10W（AC24V供電，紅外、雨刷均關閉，云臺靜止）。
在丟包率設置為20%的網絡環境下，可正常顯示監視畫面。
具備較好的環境適應性，工作溫度范圍可達-50℃-70℃。
（7）數字硬盤錄像機
支持5種攝像機（HDCVI、AHD、TVI、CVBS、IPC）的任意接入，且支持HDCVI、AHD、TVI、CVBS自適應。
支持smart H.265編碼，平均節省視頻碼流和存儲空間高達90%，錄像存儲時間更長。
支持全通道4M-N/1080P預覽，模式一：全通道支持4M-N/1080P@15fps非實時編碼，1080N/720P實時編碼，模式二：第1，5，9，13通道4M-N/1080P實時編碼，其它通道4M-N/1080P/1080N@7fps，720P@15fps非實時編碼，960H實時編碼。
默認支持4路IP通道接入，12路模數轉換，最大支持12路IPC接入。
支持長距離可靠無損圖像傳輸，實現720p同軸高清攝像機（HDCVI、AHD、TVI）不低于500m、1080p不低于300m的同軸傳輸。
支持長距離同軸控制，實現720p同軸高清攝像機（HDCVI、AHD、TVI）不低于500m、1080p不低于300m的同軸控制。
支持CVI的同軸音頻、同軸報警、同軸升級傳輸。
支持VGA、HDMI同步顯示。
支持一鍵開啟錄像功能。
支持卡號錄像、標簽錄像、報警錄像、動檢錄像、定時錄像、智能錄像、錄像鎖定等。
支持同步回放、事件回放、標簽回放、智能回放、圖片回放、智能檢索、快放、慢放功能。
支持2個SATA接口，每個SATA支持10T硬盤。
支持U盤或移動硬盤備份。
支持1個百兆網口。
支持圖像設置，視頻遮擋，PTZ控制等配置頁面增加實時預覽功能，供操作配置時實時看到效果。
全新的本地和WEB UI風格,全新的開機LOGO和WEB登錄LOGO。
支持WEB登陸過程，不需要安裝控件功能。
支持硬復位恢復出廠設置功能。
支持機箱風扇自動控制功能，能夠根據設備溫度自動控制風扇的開關，以實現聲音降噪和延長風扇壽命作用。
支持云升級功能，方便獲取最新升級程序在線升級，以獲取最佳用戶體驗及新功能和性能地優化。
支持報警盒子、PIR相機、USB鍵盤外設接入，支持魚眼矯正功能。
（8）液晶監視器
產品尺寸：21.5″亮度：200cd/m²對比度：1000:1分辨率：1920×1080裸機尺寸（含邊框）：502.80×299.78×47.60安裝方式：底座、壁掛控制方式：按鍵控制輸入信號：VGA(D-Sub)×1、HDMI×1、AUDIO in×1輸出信號：內置喇叭標配配件：VGA線纜、電源線、底座、說明書；選配配件：壁掛。
（9）4T監控級硬盤
3.5英寸/4000G/5900RPM/128M/SATA/2年質保。
（10）終端管理盒
指示燈: 1個電源狀態指示燈；1個運行狀態指示燈。
定位功能: 支持，GPS定位/北斗定位。
圖片合成: 支持1/2/3/4/5/6張圖片合成，支持多通道關聯合成。
斷網續傳: 支持，平臺斷網續傳，FTP斷網續傳。
支持自動注冊。
黑白名單: 支持（黑白名單文件可導入導出，可按照車牌模糊查詢）。
數據防刪改: 支持（錄像、圖片文件無法直接刪除）。
車輛查詢: 支持（按時間，通道，違章類型，車牌，車速，車道查詢）。
報警事件: 存儲已滿、外部報警、車輛黑名單、非法訪問、安全異常。
硬盤接口: 2個，SATA接口3.5寸硬盤（標配1個2T硬盤）。
RS-232串口: 2個。
RS-485接口: 1個。
USB接口: 1個，USB3.0接口。
網絡接口: 10個，2個10M/100M/1000M自適應以太網口（RJ-45），8個10M/100M自適應以太網口（RJ-45）。
天線接口: 1個，GPS天線接口。
報警輸入: 2路。
報警輸出: 2路。
供電方式: DC12V。
功耗: ＜20W。
工作溫度: -30℃～+65℃。
工作濕度: 10%～90%（無凝結）。
（11）網絡鍵盤
10.1英寸電容觸摸屏，分辨率1280*800支持H.265、H.264、H264H、H264B、MJPEG、MPEG4、SVAC、SmartH.264 、非標碼流等；最大16畫面分割支持在觸屏觀看圖像或通過HDMI將圖像投到屏幕上16路200W(1080p)@30fps（4096Kb/s）"支持最大2萬路設備控制支持支持抓圖、錄像功能，文件保存至U盤USB2.0和USB3.0各2個4路報警輸入，高低電平可調4路報警輸出，3路繼電器，1路12V_1A可控。
（12）解碼器
1個HDMI輸出口，1個VGA輸出口。
4路報警輸入，4路報警輸出;1路音頻輸入、1路音頻輸出。
支持MPEG4、MPEG2、H.264、MJPEG、H.265、SVAC等視頻格式。
支持PCM、G711、AAC等音頻格式。
支持1024×768，1280×720，1280×1024，1920×1080，2560×1600，3840×2160等顯示輸出分辨率。
支持64個通道同時解碼。
支持的最大解碼能力:3路1200W@25fps(4000×3000);4路800W@30fps(3840×2160);6路600W@25fps(3072×2048);8路500W@25fps(2560×1920);9路400W@25fps(2688×1520);10路300W@30fps(2048×1536)。
支持開窗功能，最大支持64路開窗。
支持魚眼圖像矯正功能，具有頂裝、壁裝和地裝3種顯示模式，可用多分割畫面顯示局部圖像。
支持分割線開啟/關閉設置。
支持主輔碼流自動切換功能。
支持超出解碼能力時自動提示。
支持屏號疊加功能。
支持底色選擇功能。
支持解碼策略設置，可設置為80~480ms。
（13）控制電腦
提供知名品牌整機電腦
內存容量: 16GB，硬盤容量: 256GB。
內存類型: DDR4，內存頻率: 2400MHz及以上。
顯存類型: GDDR5，顯存容量: 4GB。
主板結構: ATX。
光驅類型: 無光驅。
顯卡類型: 獨立顯卡。
獨立顯卡型號: RX550、GTX1650、GTX950等。
CPU核心數: 十二線程六核心，CPU主頻: 2.9GHz及以上。
散熱方式: 風冷。
硬盤類型: 固態硬盤。
CPU系列: 十代Intel I5及以上。
（14）交換機
8口千兆POE交換機、8個10/100/1000 Base-T 以太網PoE端口。
二層商業交換機、支持7路400W接入。
支持IEEE802.3、IEEE802.3u、IEEE802.3X標準。
MAC地址自動學習、老化，MAC地址容量8K。
支持端口MDI/MDIX自適應。
支持端口10/100/1000Mbps自適應。
支持IEEE802.3af和IEEE803.3at PoE供電標準。
采用金屬外殼。
支持Hi-PoE 60W，支持DC 48-57V供電。
（15）核心交換機
可接入100路，200萬像素，24*RJ45 10/100/1000M Base-T4*SFP 1000M Base-X（combo），交換容量256Gbps，包轉發率35.7Mpps。
支持STP、RSTP、MSTP 生成樹協議。
支持手工聚合和靜態LACP協議聚合支持二層特性包括vlan、IGMP Snooping、LLDP、ACL、QoS等。
支持Web、SNMP和命令行管理。
（16）光端機
支持1個百兆光口，2個10/100Base-T(X)端口。
支持全雙工/半雙工數據傳輸。
支持TCP/IP、UDP等常用網絡協議。
單模傳輸，無中繼傳輸距離≥20km。
支持DIN卡軌式或壁掛式。
支持過載保護、反接保護、冗余保護，支持12-48VDC直流電源。
無風扇設計，防護等級不低于IP30。
（17）電腦管理軟件
作為交通視頻監控平臺配套的客戶端軟件，適用于數字硬盤錄像機、同軸高清數字硬盤錄像機、網絡視頻存儲、服務器、網絡硬盤錄像機攝像機、網絡球機和編解碼器、矩陣網絡鍵盤等。
