一、產品特點

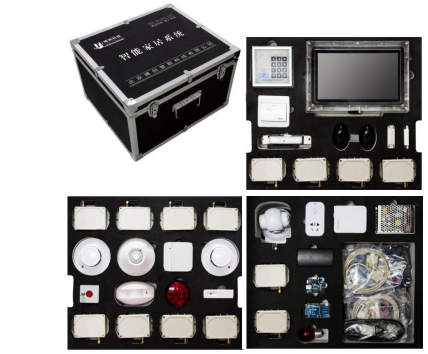

1．模塊化設計，自由搭建：智能家居實訓套件兼備物聯網網絡通信、家電控制、照明控制、 安防報警、視頻監控，千里眼機器人等多種設備及模塊，老師和學生可以靈活的進行硬件搭建及 擴展，繪制自己心中的智能家居場景；
2．百度天工云平臺：物接入、物解析、規則引擎、時序數據庫、物可視賦能智能家居，使智 能家居物聯網化、簡單化、易操作；
3．完善的課程體系：百度、恩智浦、博創三方合作，推出完整的智能家居實訓課程體系，設 身處地的為老師、學生考慮，讓學習更容易，讓教學更簡單；
4．高性能智能家居網關：智能家居網關采用恩智浦i.MX6 DualLite Cortex-A9工業級處理器， 操作系統采用人們熟悉、易操作的Android操作系統，智能家居APP軟件源代碼對外開放，易于老 師和學生學習及二次擴展開發；
5．無線組網，智能控制：采用物聯網前沿的Zigbee無線組網方式，安裝靈活，節省布線，穩 定可靠；
6．家居安防，環境監控：系統集成可燃氣體、煙霧、紅外入侵、門窗震動破碎、Wi-Fi攝像 頭等多種工業級傳感器，實時的對家居環境進行全方位檢測；
7．家電控制，智能遙控：系統采用專用紅外控制信號轉發器對遙控家電設備進行控制，使用 無線智能Wi-Fi插座對家中的普通家電進行遠程智能控制；
8．視頻監控，云臺控制：系統配有全方位高清晰Wi-Fi攝像頭，對室內環境進行實時視頻監 控，同時當安防傳感器發生異?？蛇M行截圖保存，備份查看；
9．模式設置，場景聯動：智能家居中央控制器支持3種模式設置：生活模式、外出模式、睡 眠模式，不同的模式設置開啟不同的安防報警級別；
10．本地監控，遠程訪問：當網絡、電話、工作模式設定好后，使用PC、平板、手機通過GSM網絡、Internet、3G/4G，可以遠程監視家中燈光、電器開關、門禁、監控以及各類傳感器的狀態， 并提供短信報警功能，隨時隨地監控家中狀況；
11．運籌帷幄，決勝千里：用戶可通過PC或移動終端遠程訪問與控制千里眼智能機器人，使 機器人行走于家中的每一個角落，同時我們還可以通過機器人上搭載的全方位高清攝像頭看到家 中任意位置的狀況，將安全決勝于千里之外；
12．協議標準，IoT平臺接入：對智能家居網關進行深度定制，支持標準的MQTT協議，可接入 主流的IoT平臺。與百度深入合作，接入天工平臺，實現智能家居物聯網化、可視化、簡單化。
13．易于學習，便于教學：提供智能家居實訓大綱，根據智能家居實訓系統的特點規劃課程， 讓學生學習有目標，讓老師教學有依據；? 二、?智能家居中央控制器
1、?硬件參數
（1）?CPU：采用目前市場上*主流的i.MX6處理器，具有圖像硬件加速器與原生千兆以太網，ARM? Cortex?-A9架構；
（2）?主頻：1GHz；
（3）?內存：1GB的DDR3內存；
（4）?EMMC:?8G；
（5）?電源管理芯片：i.MX6專用電源管理芯片MMPF0100F0EP，為處理器及系統其他設備提供電源；
（6）?顯示屏：10.1寸電容觸摸屏；
（7）接口資源：3個UART接口，1個用于調試終端，其它兩個用于接入外部串口設備；
千兆以太網接口，傳輸速率：10M/100M/1000Mb/s；500W CMOS攝像頭接口，視頻解碼輸入接口；LVDS，LCD顯示屏接口；4個USB HOST接口，1個USB OTG接口；SD Card接口；音頻耳機接口，MIC接口；板載3G/4G，Wi-Fi，藍牙模塊；VGA接口；
（8）其他：板載陀螺儀傳感器；
三、?配套模塊
（一）?硬件參數
1、?Zigbee節點14個、Zigbee協調器1個
（1）?型號：TI CC2530，內置增強型8位51單片機；
（2）?內置資源：豐富的I/O端口，溫度傳感器、串口、?A/D和各種常用外圍接口，片內64K可編程FLASH，8K RAM等；
（3）?頻段范圍：2045~2483.5M，符合?IEEE802.15.4/Zigbee標準規范；
（4）?數據傳輸速率：20~250kb/s；
（5）?通訊距離：30~300米左右；
（6）?具有片內128/256K的可編程Flash和8K的RAM；
（7）?RS232串口輸出或TTL電平輸出；
（8）?1路光電隔離輸入；
（9）?2路可控12V電源輸出；
（10）?485信號輸出；
（11）?SPI接口的OLED顯示屏接口；
（12）?3.3V 或者12V電源輸出；
（13）?12V 常開或者常閉 繼電器輸出；
2、?煙霧傳感器1個
1)?標準供電電源：9V～12V；
2)?工作原理：光電測探方式；
3)?工作電流：靜電流小于10uA，報警工作電流在10-30mA之間；
4)?輸出形式：(有線型)干接點，警戒時輸出關電路，報警時輸出短路，阻抗小于50歐；
5)?煙霧靈敏度：符合UL的217號標準，工廠測試準值為每英尺3.2%的微弱灰塵，傳感器有反應；
6)?工作環境：-5℃-50℃，10-90%無冷凝；
7)?蜂鳴器聲量強度：10英尺為85分貝；
8)?適用空間：25-40平方米；
3、?空間型紅外探測器1個
1)?外殼阻燃ABS；
2)?全方位自動溫度補償；
3)?SMT工藝制造，抗RFI、EMI干擾；
4)?三級脈沖計數可調節；
5)?動態閥值可調節 ；
6)?工作電壓：DC9-16V ；
7)?消耗電流：≤18mA(DC12V時) ；
8)?工作溫度：-10℃ ～+50℃ ；
9)?安裝方式：吸頂；
10)?安裝高度：2.5m~6m；
11)?探測范圍：直徑8m（安裝高度在3.6m時）；
12)?探測角度：360度；
13)?報警輸出：常閉/常開可選 ；
14)?防拆開關：常閉 ；
15)?尺寸：φ106*36mm；
4、?幕簾型紅外探測器1個
1)?面貼片技術，微波新型（TURBO）電路，真實溫度補償技術；
2)?報警延時可選擇；
3)?采用SMT工藝制造，可抗RFI、EMI干擾，抗射頻干擾（20V/M-1GHZ）
4)?超低功率電路
5)?工作電壓：9-12V。
6)?工作溫度：-10℃—55℃。
7)?探測范圍：3.6m*6m。
8)?發射頻率：315±0.075MHz。(無線型）
9)?發射距離：≥100米.（直線距離，無線型）
5、?可燃氣體探測器1個
1)?感應氣體?:?可燃氣體（天然氣、液化石油氣、煤氣等）?
2)?工作電壓：AC220V?/12V?
3)?消耗功率：≤2W??
4)?工作溫度：-10℃～+50℃??工作濕度：≤95%RH???
5)?報警方式：聯網輸出?/聲光報警???
6)?報警聲壓：≥70dB/m???
7)?報警濃度：10%LEL???
8)?報警濃度誤差：±5%LEL???
9)?報警輸出：繼電器輸出（常閉?）??
10)?外形尺寸：?110*70*40mm?
6、?水浸探測器1個
1)?EG-SJP12, 12V, 干節點輸出；EG-SJP24, 24V, 干節點輸出
2)?常開/常閉可調
3)?供電電壓： 12VDC (11V～13V)
4)?報警電流：20mA
5)?輸出形式：干節點(12V)
6)?探測深度：>1mm
7)?工作環境： ?0～+50℃；20～100%RH
8)?供電電壓： 12VDC (11V～13V)
9)?工作電流：10mA
10)?輸出形式：干節點(12V)
11)?探測距離：<3mm
12)?工作環境： ?0～+50℃；20～100%RH
7、?震動傳感器1個
1)?微處理器控制，探測和分析處理一體化，防護半徑：1.5-4米。
2)?靈敏度高低兩檔設置并連續可調，振動脈沖計數分析0，2，4，6次可調
3)?常閉輸出，自動復位或鎖存，防拆
4)?供電電壓：9-16VDC；電流：15mA/靜態，16-27mA/報警
8、?紅外對射傳感器1對
1)?探測距離：20米以內；
2)?工作電壓：12VDC；
3)?供電電流：＞50mA；
4)?外形尺寸：49mm*76mm*21mm；
5)?輸出信號；繼電器輸出，常閉/常開可選擇；
9、?溫濕度傳感器1個
1)?采用貼片型溫濕度傳感器芯片
2)?全量程標定，兩線數字輸出；
3)?濕度測量范圍：0～100%RH；
4)?溫度測量范圍：-40～+123.8℃；
5)?濕度測量精度： ±4.5%RH ?
6)?溫度測量精度： ±0.5℃?
7)?響應時間：8s(tau63%)；
10、?緊急按鈕1個
1)?連接方式：常開，常閉
2)?額定電流：300(mA)??
3)?額定電壓(VDC)：250?
4)?毛重(kgs)：9
11、?報警燈1個
1)?型號：12V報警燈
2)?類型：接電即閃
3)?額定電壓：DC 12（V）
4)?額定電流：300（mA）
5)?安裝方式：螺絲固定
6)?重量：0.3（g）
7)?閃動次數：75（次/分鐘）
8)?塑膠材質：ABS塑膠
12、?門禁一體機1個
1)?產品類型：獨立型門禁一體機
2)?驗證方式：刷卡開門，密碼開門，刷卡+密碼開門，手動按鈕開門
3)?存儲容量：1000張卡
4)?識別算法：ID卡
5)?驗證速度：0.1秒
6)?讀卡類型：感應卡，ID卡，IC卡
7)?感應距離：1-5CM?
8)?門鈴功能：有
9)?電源電壓：DC 12V
10)?電源功率：1W
11)?產品尺寸：117×117×22mm
12)?產品重量：0.15kg
13、?門禁陰極鎖1個
1)?用于控制門的開關
2)?鎖舌材質：不銹鋼、拋光處理
3)?3、輸入電壓：DC12V
4)?4、工作電流：450mA(CEN-15AO) ???200mA(CEN-15AC)
5)?5、安全類型：CEN-15AO(斷電上鎖） ???CEN-15AC(斷電開鎖）
6)?6、適用溫度：-10~+25℃（14-131F）
7)?7、適用濕度：0~95%（相對濕度）
14、?門禁出門按鈕1個
1)?外殼材質：阻燃ABS
2)?固定方式：嵌入式安裝
3)?觸點模式：常閉
4)?觸點電壓：12V
5)?觸點電流 <100mA
6)?動作距離：15-20mm
15、?門磁開關1個
1)?感應距離：50-70mm
2)?開關形式：常閉型, 常開型，轉換型
3)?電氣參數：*大功率10W，*高電壓100V，*大電流0.5A
4)?外殼材質：鋅合金，銀灰色
5)?導出線材：1007UL #22AWG 550mm ?380mm
16、?WIFI攝像機1個
1)?無線網絡：WIFI（IEEE 802.11b/g/n）2.4GHz
2)?旋轉角度：水平：270度 ?垂直：90度
3)?IR-CUT：紅外夜視、彩色濾光片自動切換
4)?夜視效果：10顆LED燈，夜視距離10米
5)?報警檢測：移動偵測
6)?外形材質：塑料（ABS）
7)?使用環境：室內使用
8)?電源功耗：DC 5V 2A
9)?機身尺寸：118*105*120mm（長*寬*高）
17、?WIFI插座1個
1)?*大功率：2200W；
2)?工作溫度：-30-85度；
3)?類型：無線遙控開關；
4)?適用范圍：智能家居等需要無線控制的場所；
5)?*高電壓：AC 250V/10A；
18、?串口轉紅外模塊1個
1)?支持家電：空調、電視、電扇等紅外設備；
2)?尺寸：4.05*2.14cm；
19、?無線路由器1個
20、?千里眼智能巡邏機器人（可以選配）：詳細軟硬件參數詳見千里眼智能車
21、?電動窗簾（可以選配）
三、?軟件參數
1、智能家居中央控制器
（1）操作系統：Android4.4.2；同時可提供Linux操作系統下嵌入式開發實驗案例；（注：智能家居采用Android操作系統）
（2）BootLoader：U-boot.bin，支持eMMC/SD擦除，讀，寫；支持bootm、bootargs設置；支持打印、設置、保存環境變量；支持內存內容顯示，對比、修改；支持USB下載鏡像等；
（3）內核：Linux3.0.35；
（4）驅動支持：10.1寸LVDS/TTL驅動，VGA顯示驅動、HDMI顯示驅動；電容觸摸屏驅動；多媒體硬件編解碼驅動；OV5640攝像頭驅動；屏幕旋轉驅動；FIMC驅動；重力傳感器驅動；陀螺儀傳感器驅動；AR8031千兆網卡驅動；485、CAN總線驅動；PWM驅動；按鍵驅動；音頻驅動WM8962；DMA驅動；實時時鐘驅動；USB Device驅動；USB host驅動；USB OTG驅動；WIFI模塊驅動；3G模塊驅動；藍牙模塊驅動；JPEG硬件編解碼驅動；2D硬件加速驅動；3D硬件加速驅動；LED1~LED4；
（5）智能家居系統：子系統分為智能安防報警系統、智能家電控制系統、智能窗簾控制系統、智能情景模式控制系統、智能門禁控制系統、視頻監控系統等，提供源碼；
（6）遠程訪問：基于B/S架構，遠程實現本地操作的所有功能；?
（7）提供基于Eclipse 的Android SDK應用開發案例；
（8）提供智能家居Android客戶端應用程序源碼；
（9）開發環境與工具：VM虛擬機；Ubuntu 14.04；USB轉串口驅動；超級終端，xshell，串口調試助手等串口工具；USB轉串口驅動；Eclipse+ADT；MQTT.fx；百度天工平臺；
2、Zigbee協調器、Zigbee節點
（1）基于Z-Stack2007協議棧組網；
（2）基于IAR 51集成開發環境的工程仿真調試環境；
（3）支持tinyOS和contiki OS操作系統；
（4）支持基于IPV6協議棧進行組網；
（5）完整的實驗體系；
3、實驗體系
包含環境、應用、系統、實訓案例這幾個部分。環境搭建包含Windows下應用開發環境搭建、Ubuntu下的系統開發環境搭建；應用部分包含基礎應用開發實驗14個，從基礎入門到簡單應用開發，再到NDK開發；系統部分包含全部的系統源碼，有詳細的編譯說明文檔，可以根據自身需要定制特定的系統；以智能家居系統為頂層實訓，將智能家居拆分成智能安防報警系統、智能家電控制系統、智能窗簾控制系統、智能情景模式控制系統、智能門禁控制系統、視頻監控系統等多個子系統來鞏固Android基礎、智能家居基礎等。
4、百度天工平臺
智能家居實物版已經接入天工平臺，包含物接入、規則引擎、時序數據、物可視等功能。天工平臺可實現多平臺（天智、天算等）數據接入，支持標準的modbus、MQTT等協議，實現萬物互聯，多端同步推送。
5、智能家居系統軟件
