一、系統構成與功能概述

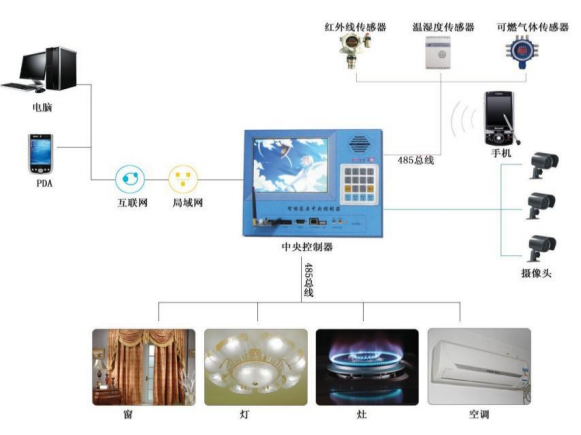

TYK-BCJJ05型 智能家居實訓系統（柜式）由主機柜、中央控制器、受控單元面板、接口、外圍擴展模塊、總線單元、通信模塊等組成。該系統中，中央控制器（ARM）采用485總線與家電受控單元組網，實現了本地對門禁部分、窗戶/窗簾部分、攝像頭視頻采集、傳感器單元、設置單元和外擴模擬家電單元進行狀態監視和控制功能。同時系統又擴展了其它多種控制和監視方式，包括GPRS短信息控制與報警、語音控制家電狀態、Internet互聯網訪問、Zigbee無線網絡控制方式等。
二、蓋主要技術
※ 網絡服務器技術；
※ GPRS的無線控制技術；
※ Zigbee的無線網絡；
※ SQLite嵌入式數據庫管理；
※ 支持基于Qt/E4的人機交互界面；
※ 遠程視頻監控技術，大于20fps；
※ 語音識別技術；

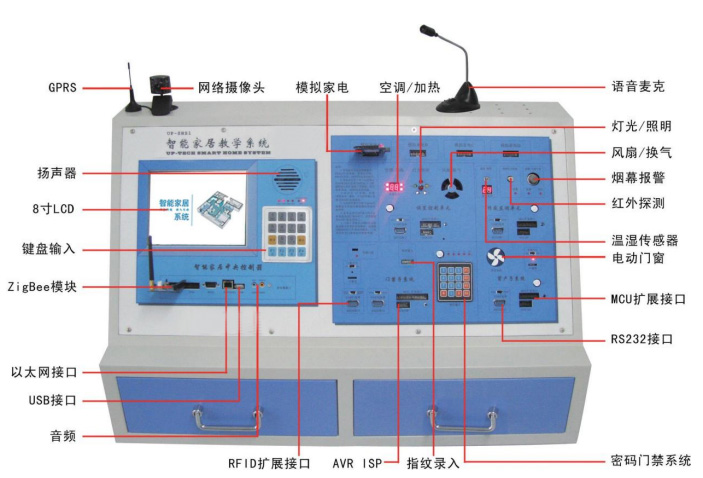

三、硬件資源
1、主機柜規格及尺寸
重量：＜50Kg；
外形尺寸：箱體整體呈直角梯形體，長：79CM，上下底寬：9.5CM﹑35CM，高：50CM；
輸入電源：220V
2、處理器： 基于XScale技術的PXA270處理器 主頻520MHz 內部集成iwmmx指令
3、存儲器：64MB SDRAM，64MB Nand Flash，16MB Nor Flash
4、輸入接口：指紋錄入，4*4密碼門禁鍵盤，紅外探測，煙幕探測，溫度傳感器，觸摸屏，2個RS232標準串口，MIC接口，4*5矩陣鍵盤
5、輸出接口：² 空調溫度設定顯示，溫度顯示，風扇換氣，燈光照明，電動門窗，揚聲器，立體聲耳機，USB，以太網，IIS音頻
6、存儲設備接口：CF卡接口（PC Card模式），SD/MMC 接口 ，IDE接口
7、顯示設備：8寸640*480TFT真彩LCD
8、擴展接口：32位總線和可復用資源168Pin擴展接口
9、其他： GSM語音通話電路（可進行遠程控制和通話），GPRS模塊，SIM卡，ZigBee擴展接口，實時時鐘，JTAG接口（包括14Pin和20Pin標準），I2C接口，SPI接口
四、軟件資源
操作系統：Linux2.6.9；
Bootloader：Blob；
文件系統：支持yaffs cramfs ramfs vfat jffs2等文件系統；
設備驅動：串口，Ethernet，Audio，SD卡，IDE，CF卡，AD/DA，USB，紅外，藍牙，LCD，觸摸屏,SPI，I2C，RTC，GPIO等；
圖形界面：Qt/E4.6。
