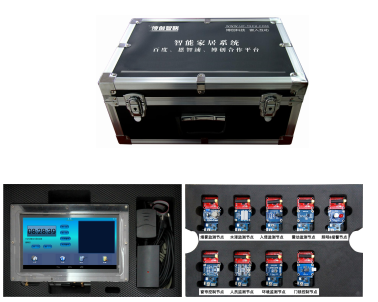

TYK-BCJJ04型 智能家居系統（智能家居套裝）
一、產品特點 1．模塊化設計，自由搭建：智能家居實訓套件兼備物聯網網絡通信、家電控制、照明控制、 安防報警、視頻監控，千里眼機器人等多種設備及模塊，老師和學生可以靈活的進行硬件搭建及 擴展，繪制自己心中的智能家居場景； 2．百度天工云平臺：物接入、物解析、規則引擎、時序數據庫、物可視賦能智能家居，使智 能家居物聯網化、簡單化、易操作； 3．完善的課程體系：百度、恩智浦、博創三方合作，推出完整的智能家居實訓課程體系，設 身處地的為老師、學生考慮，讓學習更容易，讓教學更簡單； 4．高性能智能家居網關：智能家居網關采用恩智浦i.MX6 DualLite Cortex-A9工業級處理器， 操作系統采用人們熟悉、易操作的Android操作系統，智能家居APP軟件源代碼對外開放，易于老 師和學生學習及二次擴展開發； 5．無線組網，智能控制：采用物聯網前沿的Zigbee無線組網方式，安裝靈活，節省布線，穩 定可靠； 6．家居安防，環境監控：系統集成可燃氣體、煙霧、紅外入侵、門窗震動破碎、Wi-Fi攝像 頭等多種工業級傳感器，實時的對家居環境進行全方位檢...
分類：
分享
描述
一、產品特點
1．模塊化設計，自由搭建：智能家居實訓套件兼備物聯網網絡通信、家電控制、照明控制、 安防報警、視頻監控，千里眼機器人等多種設備及模塊，老師和學生可以靈活的進行硬件搭建及 擴展，繪制自己心中的智能家居場景；
2．百度天工云平臺：物接入、物解析、規則引擎、時序數據庫、物可視賦能智能家居，使智 能家居物聯網化、簡單化、易操作；
3．完善的課程體系：百度、恩智浦、博創三方合作，推出完整的智能家居實訓課程體系，設 身處地的為老師、學生考慮，讓學習更容易，讓教學更簡單；
4．高性能智能家居網關：智能家居網關采用恩智浦i.MX6 DualLite Cortex-A9工業級處理器， 操作系統采用人們熟悉、易操作的Android操作系統，智能家居APP軟件源代碼對外開放，易于老 師和學生學習及二次擴展開發；
5．無線組網，智能控制：采用物聯網前沿的Zigbee無線組網方式，安裝靈活，節省布線，穩 定可靠；
6．家居安防，環境監控：系統集成可燃氣體、煙霧、紅外入侵、門窗震動破碎、Wi-Fi攝像 頭等多種工業級傳感器，實時的對家居環境進行全方位檢測；
7．家電控制，智能遙控：系統采用專用紅外控制信號轉發器對遙控家電設備進行控制，使用 無線智能Wi-Fi插座對家中的普通家電進行遠程智能控制；
8．視頻監控，云臺控制：系統配有全方位高清晰Wi-Fi攝像頭，對室內環境進行實時視頻監 控，同時當安防傳感器發生異?？蛇M行截圖保存，備份查看；
9．模式設置，場景聯動：智能家居中央控制器支持3種模式設置：生活模式、外出模式、睡 眠模式，不同的模式設置開啟不同的安防報警級別；
10．本地監控，遠程訪問：當網絡、電話、工作模式設定好后，使用PC、平板、手機通過GSM網絡、Internet、3G/4G，可以遠程監視家中燈光、電器開關、門禁、監控以及各類傳感器的狀態， 并提供短信報警功能，隨時隨地監控家中狀況；
11．運籌帷幄，決勝千里：用戶可通過PC或移動終端遠程訪問與控制千里眼智能機器人，使 機器人行走于家中的每一個角落，同時我們還可以通過機器人上搭載的全方位高清攝像頭看到家 中任意位置的狀況，將安全決勝于千里之外；
12．協議標準，IoT平臺接入：對智能家居網關進行深度定制，支持標準的MQTT協議，可接入 主流的IoT平臺。與百度深入合作，接入天工平臺，實現智能家居物聯網化、可視化、簡單化。
13．易于學習，便于教學：提供智能家居實訓大綱，根據智能家居實訓系統的特點規劃課程， 讓學生學習有目標，讓老師教學有依據；?
1．模塊化設計，自由搭建：智能家居實訓套件兼備物聯網網絡通信、家電控制、照明控制、 安防報警、視頻監控，千里眼機器人等多種設備及模塊，老師和學生可以靈活的進行硬件搭建及 擴展，繪制自己心中的智能家居場景；
2．百度天工云平臺：物接入、物解析、規則引擎、時序數據庫、物可視賦能智能家居，使智 能家居物聯網化、簡單化、易操作；
3．完善的課程體系：百度、恩智浦、博創三方合作，推出完整的智能家居實訓課程體系，設 身處地的為老師、學生考慮，讓學習更容易，讓教學更簡單；
4．高性能智能家居網關：智能家居網關采用恩智浦i.MX6 DualLite Cortex-A9工業級處理器， 操作系統采用人們熟悉、易操作的Android操作系統，智能家居APP軟件源代碼對外開放，易于老 師和學生學習及二次擴展開發；
5．無線組網，智能控制：采用物聯網前沿的Zigbee無線組網方式，安裝靈活，節省布線，穩 定可靠；
6．家居安防，環境監控：系統集成可燃氣體、煙霧、紅外入侵、門窗震動破碎、Wi-Fi攝像 頭等多種工業級傳感器，實時的對家居環境進行全方位檢測；
7．家電控制，智能遙控：系統采用專用紅外控制信號轉發器對遙控家電設備進行控制，使用 無線智能Wi-Fi插座對家中的普通家電進行遠程智能控制；
8．視頻監控，云臺控制：系統配有全方位高清晰Wi-Fi攝像頭，對室內環境進行實時視頻監 控，同時當安防傳感器發生異?？蛇M行截圖保存，備份查看；
9．模式設置，場景聯動：智能家居中央控制器支持3種模式設置：生活模式、外出模式、睡 眠模式，不同的模式設置開啟不同的安防報警級別；
10．本地監控，遠程訪問：當網絡、電話、工作模式設定好后，使用PC、平板、手機通過GSM網絡、Internet、3G/4G，可以遠程監視家中燈光、電器開關、門禁、監控以及各類傳感器的狀態， 并提供短信報警功能，隨時隨地監控家中狀況；
11．運籌帷幄，決勝千里：用戶可通過PC或移動終端遠程訪問與控制千里眼智能機器人，使 機器人行走于家中的每一個角落，同時我們還可以通過機器人上搭載的全方位高清攝像頭看到家 中任意位置的狀況，將安全決勝于千里之外；
12．協議標準，IoT平臺接入：對智能家居網關進行深度定制，支持標準的MQTT協議，可接入 主流的IoT平臺。與百度深入合作，接入天工平臺，實現智能家居物聯網化、可視化、簡單化。
13．易于學習，便于教學：提供智能家居實訓大綱，根據智能家居實訓系統的特點規劃課程， 讓學生學習有目標，讓老師教學有依據；?
1、?硬件參數
（1）?CPU：采用目前市場上*主流的i.MX6處理器，具有圖像硬件加速器與原生千兆以太網，ARM? Cortex?-A9架構；
（2）?主頻：1GHz；
（3）?內存：1GB的DDR3內存；
（4）?EMMC: SanDisk iNAND SDIN5C2-8G；
（5）?電源管理：i.MX6專用電源管理芯片MMPF0100F0EP，為處理器及系統其他設備提供電源；
（6）?顯示屏：10.1寸電容觸摸屏；
（7）?接口資源：3個UART接口，1個用于調試終端，其它兩個用于接入外部串口設備；千兆以太網接口，傳輸速率：10M/100M/1000Mb/s；500W CMOS攝像頭接口，視頻解碼輸入接口；LVDS，LCD顯示屏接口；4個USB HOST接口，1個USB OTG接口；SD Card接口；音頻耳機接口，MIC接口；板載3G/4G，Wi-Fi，藍牙模塊；VGA接口；
（8）?其他：板載陀螺儀傳感器；
二、?配套模塊
??硬件參數
1、?Zigbee模塊9塊
（1）型號：TI CC2530，內置增強型8位51單片機；
（2）內置資源：豐富的I/O端口，溫度傳感器、串口、 A/D和各種常用外圍接口，片內64K可編程FLASH，8K RAM等；
（3）頻段范圍：2045~2483.5M，符合 IEEE802.15.4/Zigbee標準規范；
（4）數據傳輸速率：20~250kb/s；
（5）通訊距離：30~300米左右；
（6）具有片內128/256K的可編程Flash和8K的RAM；
2、?Zigbee底板9塊
（1）電源 :5V輸入,采用3節1.5V電池提供，配電池盒；
（2）串口: 1個USB串口(可同時提供5V輸入電源),1個TTL串口(與創新創客智能硬件平臺傳感器兼容)；
（3）1個JTAG調試接口；
（4）1個復位按鍵；
（5）2個4P白座接口（與創新創客智能硬件平臺傳感器兼容）；
（6）10個擴展I/O；
3、?傳感器9種（具體詳細參數請參照創新創客智能硬件平臺模塊部分）
（1）煙霧傳感器1個
（2）震動傳感器1個
（3）溫濕度傳感器1個
（4）LED蜂鳴器1個
（5）熱釋紅外傳感器1個
（6）雨雪傳感器1個
（7）直流電機模塊1個
（8）繼電器模塊1個
（9）紅外對射傳感器1個
三、軟件參數
1、Zigbee協調器、Zigbee節點
（1）?基于Z-Stack2007協議棧組網；
（2）?基于IAR 51集成開發環境的工程仿真調試環境；
（3）?支持tinyOS和contiki OS操作系統；
（4）?支持基于IPV6協議棧進行組網；
（5）?完整的實驗體系；
2、智能家居網關
（1）?BootLoader：U-boot.imx；支持eMMc/SD擦除，讀，寫；支持bootm、bootargs設置；支持打印、設置、保存環境變量； 支持內存內容顯示，對比、修改； 支持USB下載鏡像等；
（2）?操作系統：支持Android 4.4.2，Linux + Qt 5.3.2；
（3）?驅動程序：10.1寸LVDS/TTL驅動，VGA顯示驅動、HDMI顯示驅動；電容觸摸屏驅動；多媒體硬件編解碼驅動；OV5640攝像頭驅動；屏幕旋轉驅動；FIMC驅動；重力傳感器驅動；陀螺儀傳感器驅動；AR8031千兆網卡驅動；485、CAN總線驅動；PWM驅動；按鍵驅動；音頻驅動WM8962；DMA驅動；實時時鐘驅動；USB Device驅動；USB host驅動；USB OTG驅動；WIFI模塊驅動；3G模塊驅動；藍牙模塊驅動；JPEG硬件編解碼驅動；2D硬件加速驅動；3D硬件加速驅動；LED1~LED4；
（4）?開發環境與工具：VM虛擬機；Ubuntu 14.04；USB轉串口驅動；超級終端，xshell，串口調試助手等串口工具；USB轉串口驅動；Eclipse+ADT；MQTT.fx；百度天工平臺；
（5）?實驗體系：包含完整的Android、Linux兩大實驗體系，以智能家居實訓系統為基礎，包含多個智能家居子系統案例。
3、實驗體系
（1）?開發環境建立
（2）?Android HelloWord實驗
（3）?Android 界面布局實驗
（4）?Android基本控件實驗
（5）?Android Activity實驗
（6）?具有交互功能的對話框實驗
（7）?文件操作實驗
（8）?數據庫實驗
（9）?網絡通信實驗
（10）?音頻播放實驗
（11）?照相機實驗
（12）?短信發送實驗
（13）?Android NDK開發與調試
（14）?Android LED燈控制實驗
（15）?Android 串口實驗
4、?百度天工平臺
（1）?網絡通信協議
（2）?物接入
（3）?MQTT實現物接入
（4）?規則引擎；
（5）?時序數據庫；
（6）?物可視；
5、?其他
? 系統部分包含全部的系統源碼，有詳細的編譯說明文檔，可以根據自身需要定制特定的系統；以智能家居系統為頂層實訓，將智能家居拆分成視頻監控系統、家居安防系統等多個子系統（子系統依賴選配硬件）來鞏固Android基礎、智能家居基礎等。
6、ZigBee實驗體系
? 參見ZigBee套件。
7、課程大綱
? 課程大綱中的每個課程均包含PPT，理論+實踐的課程包含PPT、實驗源碼、實驗文檔，配置整個課程的視頻教程，時長不低于4小時。

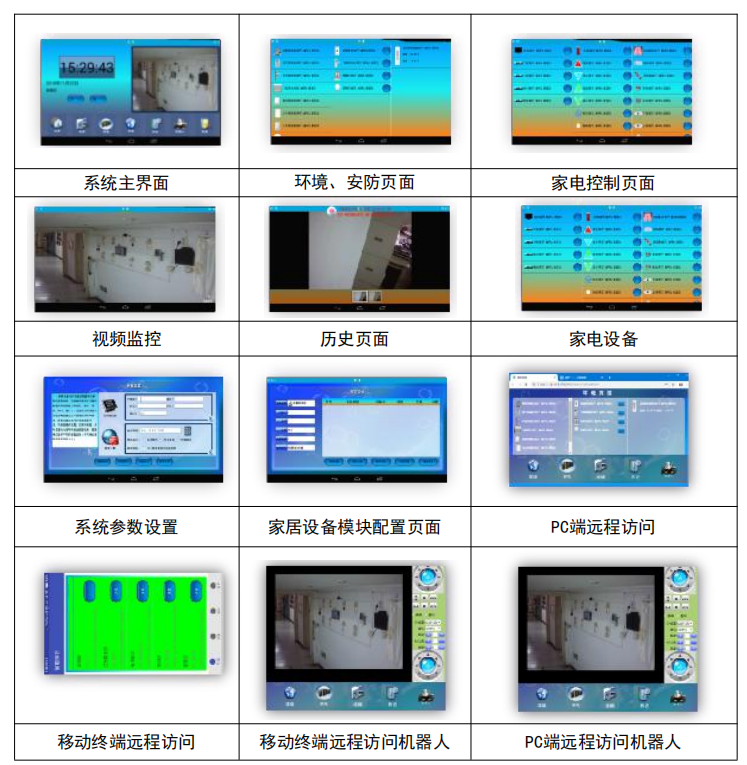

8、智能家居系統
四、實訓案例
（1）?智能照明控制系統
（2）?家居水浸檢測系統
（3）?智能窗簾控制系統
（4）?門鎖控制系統
（5）?人員監控系統
（6）?智能環境監測系統
（7）?入侵檢測系統
（8）?家居安防系統
