一、產品特點
1、TYK-MX06型 物聯網教學科研平臺核心板采用ARM® Cortex™ A9架構的恩智浦i.MX6 DualLite工業級處理器或三星Exynos4412處理器兩款核心板解決方案，可插拔更換；獨立自主設計的核心電路與平臺上其它硬件資源高度融合；
2、板載仿真器通過按鍵選擇對Zigbee模塊仿真調試，方便快捷；
3、提供基于Zigbee模塊（標配）、藍牙4.0、IPV6模塊（基于STM32選配）的無線傳感網體系；
4、具有Linux、Android兩大操作系統下完整的嵌入式物聯網實驗體系，源碼開放；
5、提供基于Z-stack協議棧、IPV6協議棧、TinyOS、Contiki OS操作系統下的完整實驗體系；
6、配套一鍵自燒錄系統，便于用戶系統還原；
7、物聯網教學科研平臺提供智能家居、ETC收費系統、藍牙溫濕度采集、傳感器網絡等生動的實訓演示案例；
8、提供客戶端軟件遠程訪問并控制智能家居等綜合實訓案例界面。

二、硬件資源
1、 網關部分：
（1）i.MX6核心板
    CPU：平臺高端核心CPU采用目前市場上*主流的i.MX6處理器，ARM®Cortex™A9架構；
    主頻：1GHz；
    內存：1GB；
    EMMC：8GB；
    接口：音頻輸入輸出接口，USB OTG接口；
    燒錄啟動方式：8位撥碼開關，可以隨時切換燒錄方式和啟動方式；
    PMU：i.MX6專用電源管理芯片MMPF0100F0EP，為處理器及系統其它設備提供電源；
    輸入電壓：5V；
    圖形處理：支持2D、3D圖形加速，支持JPEG硬件編解碼；
（2）Cortex-A9核心板
  CPU：Exynos 4412, ARM®Cortex™A9架構；
  主頻： 1.6GHz；
  DDR: 1G Bytes DDR3；
  INand: 4G Bytes；
  處理器內置OpenGL 2D/3D圖形硬件加速器、編解碼器；
2、Zigbee2530部分：
  標配CC2530模塊6個，內置增強型8位51單片機和RF收發器；
  含有豐富的I/O端口、內置溫度傳感器、串口、A/D和各種常用外圍接口等；
  符合IEEE802.15.4/Zigbee標準規范，頻段范圍2045M-2483.5M；
  無線數據傳輸速率約為20~250 kb/s，通訊距離在30~300米左右；
  具有片內128/256K的可編程Flash，和8K的RAM；
  工作電壓 2.0V-3.6V，超低功耗，支持休眠及喚醒功能；
  板載Zigbee仿真器電路；
3、 底板部分
  7寸真彩電容觸摸屏，分辨率800x480；
  4個 USB HOST；
  4個UART，引出2個RS232口、1個Zigbee調試串口；
  支持WM9713解碼，立體聲400mW語音輸出，MIC IN耳機；
  1個DM9000 10/100M網卡；
  板載GSM/GPRS模塊1個；
  1個步進電機電路模塊；
  1個SD卡模塊（MiniSD）；
  按鍵組、LED燈；
  板載JTAG電路及復位鍵；
  板載Zigbee仿真電路；
  單元模塊化結構電路，可對硬件進行升級改造；
4、藍牙主從模塊部分：
  藍牙4.0采用CC2540，高性能低功耗8051內核，強大的外圍設備接口功能；256KB閃存記憶，8KB RAM；
  頻率范圍：2402MHz——2480MHz；
  速率：1Mkbps；
  發射功率：4dBm(-20—4dBm可調)；
  調試方式：GFSK；
  通訊距離：100米；
  主、從設備可完成組網；支持AT指令進行配置；
  從模塊板載SHT10溫濕度傳感器；
5、ETC模塊單元
  步進電機單元，配置標簽2個，自動尋卡；
  ETC讀卡單元；
  模擬小車單元2個；
  車輛管理軟件；
  采用 125K 射頻基站；
  韋根/UART 方式 ID 輸出；
  串口方式下支持主動、被動模式；
  支持 EM、TEMIC、TK 及其兼容卡；
  讀卡距離：30-100mm；
6、Zigbee板載仿真器
  下載速度高達150 kb/s；
  自動速度識別功能；
  完全即插即用；
  使用USB供電；
  可通過TI的軟件更新*新的固件程序；
  可與CC2530模塊配合Zigbee協議分析儀用；
7、SIM900模塊
  SIM900A采用工業標準接口，工作頻率為GSM/GPRS 850/900/1800/1900MHz；
  通過AT命令控制；
  SIMCOM 增強AT命令集；
  SIM應用工具包；
8、傳感器部分
  標配5種傳感器：溫濕度傳感器、干黃門磁/霍爾開關傳感器、紅外對射傳感器、LED/蜂鳴器傳感器，廣譜氣體傳感器；
三、軟件資源
軟著：智能物聯網系統應用軟件V1.0（提供軟件著作權證書）
1、IMX6核心板操作系統
    Android 4.4.2；
    Linux 3.14.28；
2、4412核心板操作系統
  Linux 3.0.15；
  Android 4.0；
3、BootLoader
  Exynos4412：U-boot.bin；
  IMX6：U-boot.imx；
4、文件系統
  Yaffs2 (NANDFLASH)，支持YAFFS2/CRAMFS、UBIFS等文件系統；
  Exynos4412：EXT4 (iNAND)；
5、驅動程序
  7寸TFT LCD 液晶顯示器(800x480分辨率)；
  7寸觸摸屏；
  AC97音頻輸入輸出接口；
  USB2.0 OTG(主)；
  USB 集線器，USB 存儲/鼠標/鍵盤/攝像頭/藍牙/wifi；
  串口；
  I2C總線；
  SPI總線；
  Nandflash；
  Micro SD存儲卡；
  DM9000A以太網設備驅動；
  硬件RTC時鐘；
  4 按鍵驅動；
  LED1~LED5；
8、Zigbee部分
  TI Z-Stack協議棧，支持Zigbee2007(CC2530)規范；
  支持星型網、樹狀網、Mesh網；
  TI Z-Stack協議棧輪詢操作系統OSAL，支持多任務處理；
  支持TinyOS操作系統；
  支持Contiki OS系統基于IPV6協議棧組網；
  支持Z-TOOLS軟件、Packet Sniffer邏輯分析儀；
  基于IAR 51集成開發環境的工程仿真調試環境；
9、藍牙4.0部分
  BLE4.0協議棧規范，向下兼容舊協議棧，提供BLE4.0協議棧源碼；
  支持星型網，點對點數據傳輸；
  支持AES-128 CCM數據加密、CRC校驗；
  支持Z-TOOLS軟件、Packet Sniffer邏輯分析儀；
  藍牙主從機基于IAR 51集成開發環境的工程仿真調試環境；
10、綜合實訓案例
（1）Zigbee無線傳感網拓撲結構案列

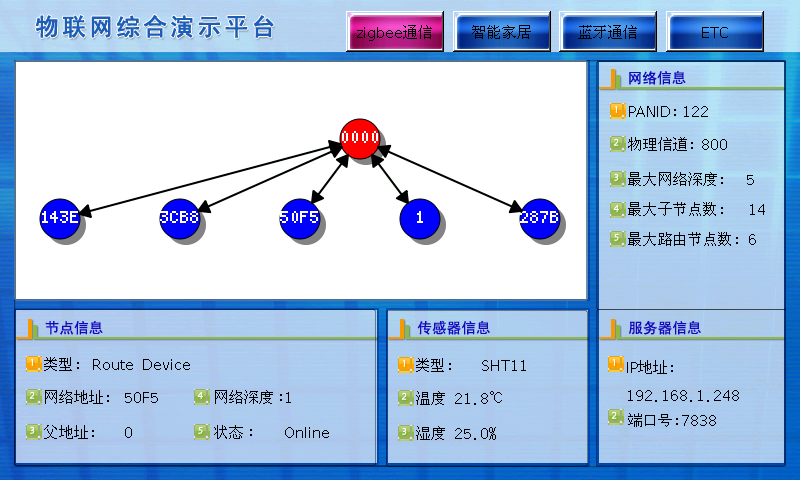

  通過TI 2530模塊組建Zigbee網絡，實現多種網絡拓撲結構，可顯示網絡地址，網絡信道、網絡深度、網關地址等，直觀的讓人了解網絡拓撲的基本組成，同時結合豐富的傳感器，構建無線傳感網絡，實時監測傳感器基本信息。
（2）Zigbee無線傳感網智能家居案列

  典型的智能家居實驗案例，通過紅外對射入侵檢測、可燃性氣體檢測、門磁霍爾開關、溫濕度檢測、燈光控制單元，結合GPRS實現遠程報警，便于用戶了解家中的信息；
（3）藍牙采集溫濕度波形圖

  藍牙溫濕度數據傳輸通過板載藍牙主從模塊，實現溫濕度信息的采集并繪制出溫濕度曲線圖；另外可以通過藍牙傳感器擴展接口采集其他傳感器信息；
（4）ETC不停車收費系統案例

  ETC收費系統以貼在電機上的兩個標簽模擬車輛的駛入駛出；RFID讀卡器讀出標簽中車主信息、車輛信息、費用信息；
11、Web遠程訪問
    可通過PC瀏覽器訪問該平臺，使Zigbee無線傳感網拓撲結構案列、Zigbee無線傳感網智能家居案列、藍牙采集溫濕度波形圖、ETC不停車收費系統案例直觀的顯示在PC瀏覽器中。
