一、產品特點：

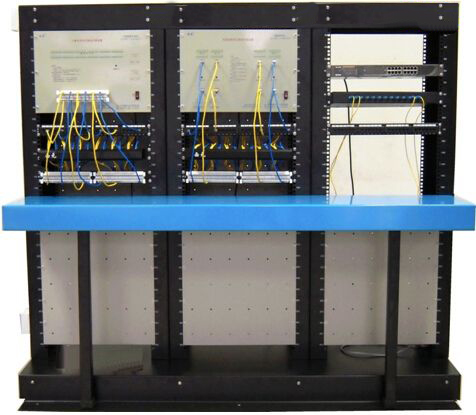

1、TYK-LWL03A型 綜合布線故障檢測實訓裝置能夠真實的模擬網絡綜合布線子系統工程技術實訓。
2、故障模擬功能，能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障。
3、TYK-LWL03A型 綜合布線故障檢測實訓裝置安裝有組合式光纖配線架，可以進行光纖熔接、光纖配線操作。
4、實訓壽命長，具有5000次以上配線端接實訓功能。
5、落地安裝，立式操作，穩定實用，節約空間。

二、技術參數
1、外形尺寸：長1800mm，寬580m，高1800mm
2、電壓/功率：交流220V/400W
3、產品重量：175kg
三、主要配置
1、開放式操作臺-1套；
2、綜合布線故障模擬箱-1臺
3、網絡端接實驗儀—1臺；
4、 網絡跳線測試儀—1臺；
5、24口網絡配線架—2臺；
6、網絡理線架—4個；
7、110型配線架—2臺；
8、組合式光纖配線架—2臺；
9、布線實訓螺孔板—1套；
四、實訓功能：
1、綜合布線系統各種永久鏈路實訓。
2、網絡模塊配線端接原理實訓。
3、網絡跳線制作和測試實訓。
4、同時測量4根網絡跳線，對應指示燈直觀顯示端接電氣連接狀況和線序。
5、配線子系統管理間機柜安裝和配線端接技術實訓。
6、光纖熔接和光纖配線連接實訓。
7、綜合布線故障檢測、故障維修實訓。
8、水平子系統管/槽布線技術實訓。
9、工作區子系統網絡插座安裝實訓。
10、真實展示完整的綜合布線系統功能。
11、真實展示完整的網絡應用系統。
12、增加相關網絡設備和軟件后能夠組成完整的網絡應用系統。
13、實訓考核功能，指示燈直接顯示考核結果，易評判和打分。
