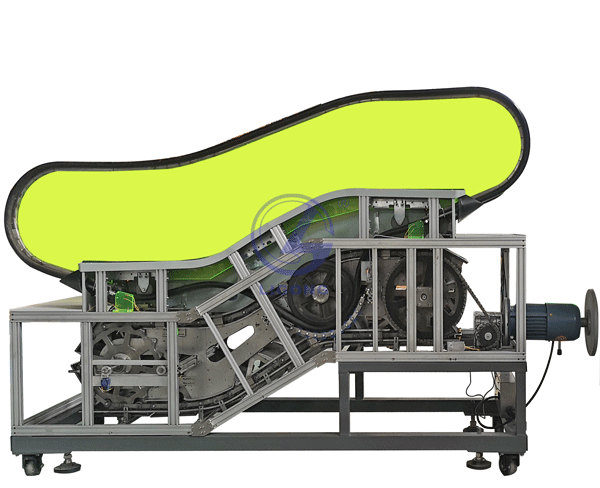

TYK-FDT03A型 自動扶梯教學模型實訓裝置
一、設備概述
1、自動扶梯模型實訓考核裝置,是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、梳齒前沿板、繼電器控制系統等部分組成。
2、整個扶梯模型安裝在移動車上可以方便實現移動、旋轉,方便教學。
二、技術參數
1、輸入電源:三相四線(或三相五線)AC380V±10%,工頻50Hz;
2、工作環境:環境溫度為-5℃~+40℃,相對濕度<85%(25℃);
3、整機容量:≤1.5kVA;
4、模型尺寸:2150mm(長)×770mm(寬)×1600mm(高);
5、提升高度:300mm;?
6、梯級結構:寬300mm,ABS注塑成型,拆裝式結構 ??
7、運載能力 :20KG ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
8、驅動方式:三相異步電動機變頻控制;
三、裝置配置
(一)曳引裝置(驅動)
由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。
(二)驅動鏈輪裝置
1、傳動齒輪采用10mm厚鋁合金板材數控精加工而成,精度高重量輕,不生銹,
2、梯級鏈條采用1mm厚不銹鋼制作主,鋁制銷軸,傳動平穩,不起銹。
(三)梯級(踏板)鏈輪張緊裝置
采用彈簧式張緊裝置,使梯級鏈條始終保持張緊狀態,及時抵消在可控范圍內因梯級伸長而造成梯級(踏板)等相關部件的偏離、晃蕩、沖撞與噪聲。本裝置全部采用鋁合金板材制作。

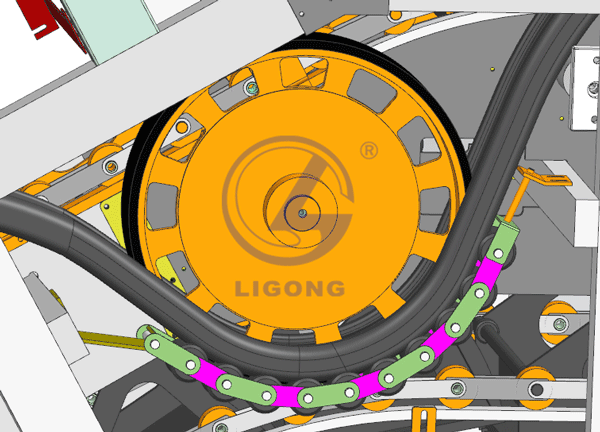

(四)模擬扶手帶驅動裝置
由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。
四、設備主要配置
配置 ? ? ? ? ? ? ? ? |
扶梯桁架 |
鋁合型材框架 |
||
拖動方式 |
繼電器控制 |
|||
角度 |
35度 |
|||
提升高度 |
300mm |
|||
控制系統 |
通過光電感應檢測,自動控制 |
|||
電動機傳動方式 |
蝸輪蝸桿傳動 |
|||
梯級結構 |
ABS注塑成型,裝配式結構 |
|||
電源適應 |
三相交流電源380V±10%,220V±10% |
|||
梯級寬度 |
300mm |
|||
裝飾 ? ? ? ? ? ? ? ? ? ? ? ? |
扶壁板 ? ? |
高度 |
450mm |
|
材質 |
有機玻璃 |
|||
厚度 |
8mm |
|||
模擬扶手帶 ? ? |
型式 |
扁形片基帶 |
||
色彩 |
黃綠色 |
|||
結構 |
抗拉強度550N/MM,厚度6mm 適用溫度:常溫80℃,最低限溫-20℃ 表面為耐磨、紋理清晰不打滑 |
|||
梳齒板材質 |
鋁合金 |
|||
桁架 ? |
型材 |
歐標鋁型材框架結構 |
||
規格 |
主框架30*60mm,次要支架30*30mm |
|||
內外蓋板 ? |
外蓋板 |
1.5mm材質鈑金沖壓而成 |
||
內蓋板 |
1.5mm材質鈑金沖壓而成 |
|||
圍裙板 |
左右圍裙板 |
1.5mm材質鈑金制作而成 |
||
上下平臺 |
? |
5mm透明有機玻璃 |
