一、總體要求

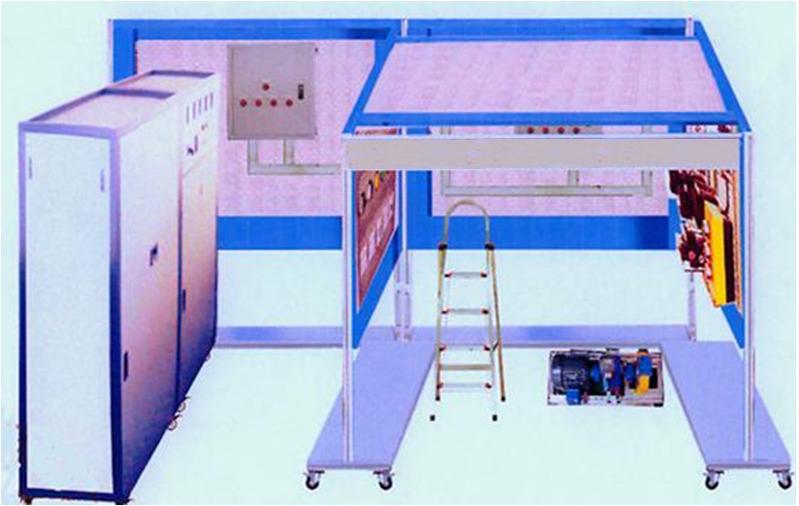

? ? ? ?LG-FDQ05型?低壓電氣控制及內外線施工實訓裝置在結構上以建筑模型（包含電纜敷設管道模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作
2.電力變壓器采用特殊制作的小型干式電力變壓器進行接線、安裝及核相測試等
3.斷路器安裝采用小型斷路器來模擬現場少油斷路器 二、技術性能
1.?輸入電壓：三相四線制（或五線制）380V±10%?50Hz
2.?工作環境：環境溫度范圍為-5℃～+40℃?相對濕度＜85%（25℃）海拔＜4000m
3.?裝置容量：＜6kVA?
三、裝置配備
1.?實訓建筑模型
(1)?建筑模型是以框架式結構和萬能式網孔板相結合的形式，實訓房間底腳裝有帶剎車的萬向輪，可以方便的移動。學生可以在房間里對電氣動力設備進行安裝、調試實訓。
(2)?具有兩個實訓房間。一個實訓房間模擬配電房（含有配電箱、低壓開關柜、變壓器柜），另一個房間為電氣動力設備安裝調試房間（可以完成電纜終端制作、電機實訓、變壓器實訓、照明設備實訓、線管、線槽、橋架布線）。
2.?交直流電源、電氣設備配備
(1)?電源部分
三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10kV電網進線電壓。
提供直流220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組，并設有直流數顯電壓表及切換開關。
設有10kV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
(2)?實訓元器件一套：配有（1.6A-2.5A）低壓斷路器一只、RL1-15?3A螺旋熔斷器三只、2A直插式熔斷器2只、380V交流接觸器五只、接觸器輔助觸頭五只、（5.5-8A）熱繼電器一只、快動按鈕開關四只、按鈕開關盒一只、數字式電動機綜合保護裝置一套、控制變壓器一只、功率電阻三只、整流板一只、交流220V通電延時繼電器二只、交流220V斷電延時時間繼電器二只、直流欠電流繼電器一只、直流220V欠電壓繼電器一只、過電流繼電器一只、交流220V聲控感應開關一只、交流220V單極開關一只、鎮流器一只、日光燈一只、日光燈座一只、啟輝器一只、啟輝器座一只、交流220V白熾燈泡三只、螺口平燈座一只、單相感應式電度表一只、電流互感器一只、三相四芯暗插座一只、單相三芯暗插座一只、φ20線管、進口2025線槽各十米、接線端子四十只等低壓電器，用于完成動力和照明設備安裝調試實訓。
?(3)?低電壓開關實訓柜一套：配有開關柜一套、400A膠板隔離開關一只、200A?DW15萬能式斷路器一只，三相感應式無功電度表一只、三相感應式有功電度表一只、?400V/100V電壓互感器一只、5A/5A電流互感器三只、400V電壓表一只、0～５A電流表三只、功率因數表一只、電壓指示切換開關一只、4*40母線夾三只、4*40母線若干、30W散熱風扇一只、220V指示燈三只、RL1-15?10A螺旋熔斷器三只、RT18??10A直插式熔斷器2只、通用型接線端子四十只等。
(4)?變壓器實訓柜一套：配有變壓器柜一套、5kVA干式變壓器(帶無載調壓抽頭)一只、40*40母線若干、智能型溫濕度控制器一只、30W散熱風扇一只、絕緣子若干。
(5)?配電箱二套：配有配電箱兩只、150A斷路器一只、100A斷路器一只、50A斷路器三只、10A單相空氣開關二只、10A三相空氣開關二只、220V指示燈十二只。
(6)?實訓電纜一套：配有25M210kV帶鎧裝電纜五米、25—50M2戶內、戶外、中間電纜附件各一套、電纜溝一組、挑架若干、電纜橋架二米。
(7)?電動機機組、變壓器：配有電動機安裝平臺一套、350W直流電機一臺、1.1kW三相鼠籠式異步電動機一臺、5kVA干式變壓器一臺帶無載分接頭，分別可以正負5%和10%無載調壓。
(8)?折疊式人字梯一把。
3.?儀器工具
(1)?配有電工常用工具二套：剝線鉗一把、尖嘴鉗一把、40W電烙鐵一把、十字螺絲刀一把、一字螺絲刀一把、斜口鉗一把等。
(2)?儀器一套：鉗形電流表一只，?500V等級兆歐表一只，數字萬用表一只等。
(3)?電纜終端附件制作工具一套：交流220?V帶調溫熱風槍一只、YQK系列手動液壓鉗一把、銅鼻子三只、100W電烙鐵一把、3M卷尺二把，小鋼鋸及鋸片一套、電工刀一把等。
四、實訓項目
（一）?電氣照明設備的安裝
1.?線管敷設
2.?管內穿線與連接導線
3.?燈具、開關插座安裝
4.?典型照明電路的安裝及接線
（二）?電纜線路的施工
1.?電纜的耐壓測試和絕緣檢測
2.?電纜支架的安裝
3.?電纜的敷設
4.?電纜的戶外式終端制作
5.?電纜的戶內式終端制作
（三）?變配電設備的安裝
1.?變壓器的安裝
2.?變壓器的接線及檢測
3.?配電箱的安裝
4.?斷路器的安裝
5.?配電箱的接線
6.?電氣二次接線
7.?線管的敷設及布線
（四）?電動機的安裝
1.?電動機的絕緣測試
2.?電動機的就位安裝
3.?電動機的首末端判別
4.?電動機機組的安裝
5.?電動機控制回路元器件的安裝
6.?電動機的接線與運行
