一、設備概述：
    TYK-DT05Z型 電梯綜合控制實訓考核設備是根據勞動部對“電梯維修工”相關標準設計而成，符合《現代電梯構造與使用》、《電梯安裝與維修》等流行教材中的知識要點。
    TYK-DT05Z型 電梯綜合控制實訓考核設備采用 PLC、微機及繼電器三種控制方法進行電梯電路的控制，并且設置了常見的幾十項電路故障供學生實操。該套設備由PLC 控制電梯電路模塊、微機控制電梯電路模塊、繼電器控制電梯電路模塊，5 層 5 站電梯模型、實訓屏、電腦桌等組成，接近現實中的樓宇電梯控制。通過對模塊的學習，學生不但可以提高故障的檢測和排除能力，還可以了解多種電梯控制方式原理，從而提高電梯專業技能及 PLC 編程及應用技能，另外本套設備還配有智能監控軟件，在一臺電腦上就能監視到電梯的位置、運行狀態等，適用于大中專院校、技校、職業院校使用。

二、技術參數：
（1）工作電源：三相五線交流 380V±10% 50HZ
（2）額定功率： <1kVA
（3）工作環境：環境溫度（-10℃～40℃ ） 相對濕度（<85%(25℃)
（4）電梯轎廂尺寸：320×300×260mm(寬×深×高)
（5）井道框架外圍尺寸：850×850×3000mm(寬×深×高)
（6）外形尺寸（含電腦桌）：2100×750×1650mm(長×寬×高)
（7）層數；5 層 5 站
（8）曳引機功率：90W/3 相 220V
（9）安全保護措施：具有接地保護、漏電保護功能、安全性符合相關的國家標準
三、設備結構：

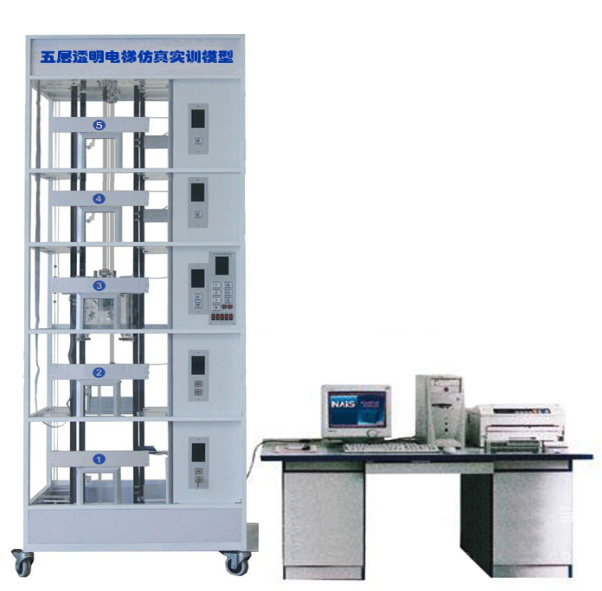

   電梯：整體為不銹鋼框架，內含井道、轎箱、廳門、轎門、內呼按鈕 1 套、外呼按鈕5 套、樓層顯示、電氣系統等組成，具有真實電梯的基本結構組成。
   實訓屏：殼體用冷軋鋼板經數控精加工而成，表面靜電噴涂。實訓屏左上冊為總電源控制，下方門內裝有故障設置板，底部裝有變頻器，右側可根據不同的控制方式放置不同模塊。
   實訓模塊：有繼電器控制模塊、PLC 控制模塊、微機控制模塊三種控制方式，可根據需要選擇不同模塊與電梯連接控制并運行。
   電腦桌、實訓桌：整體框架為鋼制結構，用冷軋鋼板經數控精加工而成，表面靜電噴涂，桌面板為 25mm 厚中纖板，表面貼壓防火板，正面鴨嘴邊。
四、設備實驗項目：
 （1）繼電器控制電梯運行實訓；
 （2）利用 PLC 控制電梯運行實訓；
 （3）利用微機控制電梯運行實訓；
 （4）電梯變頻調速度運行實訓；
 （5）轎廂手、自動開關門控制程序編程與調試實訓；
 （6）電梯安全保護功能實訓
 （7）電梯故障分析并排除實訓
 （8）電梯監控系統實訓
