            TYK-DTS01型 電梯安裝維修與保養實訓考核平臺

            一、電梯實訓考核設備概述     TYK-DTS01型 電梯安裝維修與保養實訓考核設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求,采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。     TYK-DTS01型 電梯安裝維修與保養實訓考核設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構,且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道,不僅方便進行教學與實訓,而且營造了電梯安裝、維修與保養的真實情景。LG-DTS01型電梯安裝維修與保養實訓考核設備由控制系統采用串行通信的VVVF微機電梯控制系統,曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。具有電梯運行的真實功能,又科學、合理的整合電梯安裝、維修與保...
            分享

            相關產品




            一、電梯實訓考核設備概述

                TYK-DTS01型 電梯安裝維修與保養實訓考核設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求,采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。

                TYK-DTS01型 電梯安裝維修與保養實訓考核設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構,且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道,不僅方便進行教學與實訓,而且營造了電梯安裝、維修與保養的真實情景。LG-DTS01型電梯安裝維修與保養實訓考核設備由控制系統采用串行通信的VVVF微機電梯控制系統,曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。具有電梯運行的真實功能,又科學、合理的整合電梯安裝、維修與保養的學習功能,是該裝置的特點。

                實訓時,采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人,采用光幕屏蔽井道,防止學生或動物誤入井道等多重安全防護措施,保證教學與實訓的安全。

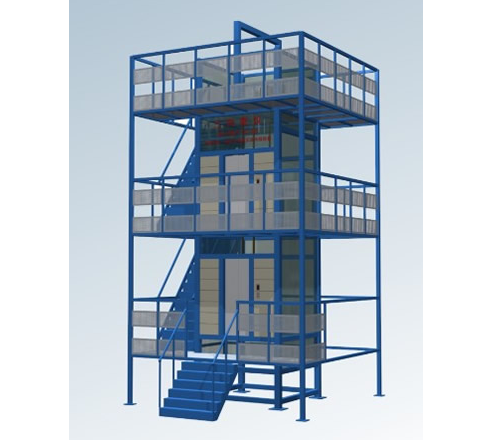

            (圖片為參考,以實物為準)

            二、電梯實訓考核設備技術參數

            ◎ 工作電源:三相五線供電AC 380 V /220 V ±7.5% 50Hz;

            ◎ 參考尺寸:4500 × 3700 ×8000 mm (長×寬×高);

            ◎ 安全保護措施:具有接地保護、過流、過載、漏電保護及防摔、 防撞保護功能,符合相關的國家標準;

            ◎ *大功率消耗≤7.5 kW。

            三、電梯實訓考核設備配置清單:

            規格型號

            額定載荷

            升降行程

            臺面尺寸

            備注

            SJG實訓電梯1

            500kg

            5米

            1.4*1.35米



            四、實訓電梯主要用料明細:

            序 號

            材料名稱規格

            用途

            產地

            1

            δ3mm花紋鋼板sus304不銹鋼

            上海寶鋼

            100*40H16方管

            橫軸架

            10# 軌道型鋼

            導軌

            100*40矩形管、δ14,16鋼板

            門架面板

            橫 軸 架

            2

            液 壓 泵 CBN系列齒輪泵

            液壓系統

            泰興鼎坤

            液壓油46#

            上海

            雙層高壓油管

            威陽西北橡膠

            油缸筒Φ60*5 ×2

            無錫四方精密無縫管

            活塞桿 Φ40 ×2

            泰興鼎坤

            密封件、防塵圈

            臺灣鼎基

            3

            電機

            380V 2.2Kw

            榮成市華宇機電有限公司

            電器原件

            電源線路控制

            正泰集團

            4

            其他配件

            滑輪、鏈輪

            泰興鼎坤

            HRB軸承、鋼珠

            哈 爾 濱

            鏈條、照明燈

            泰興鼎坤

            其他

            使用說明書/保修卡/合格證





            五、實訓電梯詳細用料配置:

            序號

            名稱

            技術規格

            備 注

            1

            δ3mm花紋鋼板sus304不銹鋼



            60*40

            H16方管

            2

            道軌

            10#

            軌道C型鋼

            3

            門架面板 橫軸架

            100*40δ10 11

            矩形管鋼板

            4

            油缸筒

            ¢60*5(2只)

            內徑精磨

            5

            活塞桿

            ¢40(2只)

            高碳鉻軸承鋼(外徑精磨)

            6

            活塞

            ¢60(2只)

            耐磨鑄鐵

            7

            Y型密封圈

            ¢60(2只)

            華而卡

            8

            臺面

            1.4*1.35*2.5

            3mm厚花紋板及70×70H16方管

            9

            高壓油管

            DN848MPa

            咸陽航空油管

            10

            液壓件接頭

            ¢8

            蘇州

            11

            電磁閥

            JBZE8

            蘇州

            12

            高壓齒輪泵

            E304

            泰興鼎坤

            13

            控制變壓器

            BK50C-380V220V36V24V12V6V

            德力西

            14

            交流接觸器

            CJXZ-1210

            德力西

            15

            中間電磁繼電器

            JZX-22FD-4Z

            德力西

            16

            行程開關

            LX19-001

            德力西

            17

            按鈕

            NB4

            德力西

            18

            電磁閥

            直流-24V

            德力西

            19

            漏電斷路器

            DZ47-36 D10

            德力西

            20

            雙色信號燈

            AD16-22D/S

            德力西

            20

            額定載荷

            500kg

            操作高度5000mm

            注:自產品交貨起壹年內,正常使用情況下,由于產品質量原因(非使用不當等人為原因)造成的設備故障,免費保修。
