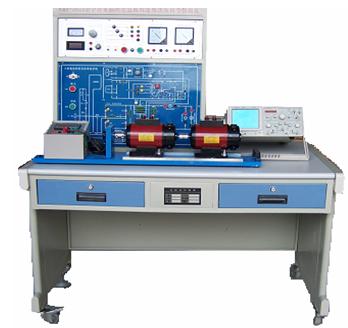

LG-XPDM01型小容量晶閘管直流調速系統實訓考核裝置

一?、概述 ????該裝置采用通用的小容量晶閘管直流調速電路，主電路為單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡。該裝置符合國家*新《職業標準》和中華人民共和國勞動與社會保障部*新頒發的“實訓設備行業標準”，適合于各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中/高級實操考核和技能鑒定使用。 ????該裝置需留有擴展接口、漏電保護及專門的故障設置箱，可自備機組構成單閉環有靜差直流調速控制系統，可根據教學、考核的要求隨機設置故障點。二、技術性能?? 1、輸入電源：三相四線(380V+_1?0％50Hz)?? 2、交流電源：單相AC220V?50Hz???? 3、整流輸出電壓：DC?180V??? 4、*大輸出電流：DC2A 5、勵磁電壓：DC180V?? 6、調速范圍：D=10? 7、靜差率?S小于或等于10% 8、工作環境溫度范圍-10℃至+40℃?相對濕度小于85%（25℃）海拔小于4000米 9、裝置容量小于或等于1.5KVA 三?、裝置的基本配置 1．?DMO1電源控制屏（1）交流電...

分類：

電力電子電機實訓裝置

一?、概述

????該裝置采用通用的小容量晶閘管直流調速電路，主電路為單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡。該裝置符合國家*新《職業標準》和中華人民共和國勞動與社會保障部*新頒發的“實訓設備行業標準”，適合于各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中/高級實操考核和技能鑒定使用。

????該裝置需留有擴展接口、漏電保護及專門的故障設置箱，可自備機組構成單閉環有靜差直流調速控制系統，可根據教學、考核的要求隨機設置故障點。

二、技術性能??

1、輸入電源：三相四線(380V+_1?0％50Hz)??

2、交流電源：單相AC220V?50Hz????

3、整流輸出電壓：DC?180V???

4、*大輸出電流：DC2A

5、勵磁電壓：DC180V??

6、調速范圍：D=10?

7、靜差率?S小于或等于10%

8、工作環境溫度范圍-10℃至+40℃?相對濕度小于85%（25℃）海拔小于4000米

9、裝置容量小于或等于1.5KVA

三?、裝置的基本配置

1．?DMO1電源控制屏

（1）交流電源：三相～380V電源(具有輸出短路保護)。??????????????????????????????????

（2）直流電源：220V?/0．5A直流勵磁電源，為直流發電機提供勵磁電源，帶數字顯示。???????

（3）?測量式儀表????????????????????????????????????????????????????????????????????

1)交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級

2)直流電壓表一只：鏡面精密指針式直流電壓表(±300V，精度1.0級?????????????

3)直流電流表一只：帶鏡面精密指針式直流電流表(±2A，精度1.0級)???????????????????

（4）故障設置箱：可設置不低于10個故障點。????????????????????????????????????????????????

（5）人身安全保護體系：電壓型漏電保護器，電流型漏電保護裝置，實訓連接線及插座，控制屏兩側設有單相三極220V的電源插座及三相四極380V的電源插座等。?????????????????????????????????????????????????????

2．DM02實訓桌????????????????????????????????????????????????

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、防火、耐磨高密度板，設兩個大抽屜，用于放置工具、存放部件及資料等。并設四個萬向輪和四個固定調節機構，便于移動和固定。

3．DQ03-1不銹鋼電機導軌、1024光碼盤測速系統及智能數顯轉速表

??包括日本歐姆龍1024光電編碼器，智能數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機之間連接的同心度偏差不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。

4?．DQ09?直流并勵電動機

5.?DQ07-1?直流發電機

6.?DQ26-1?電阻負載箱

7.?LG07?實驗連接線

實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

四、本裝置可完成的實訓項目

1．熟悉單結晶體管原理和使用???????????????????????????????????????????????????

2．單結晶體管觸發電路的調試與測量???????????????????????????????????

3．單閉環有靜差直流調速控制系統操作實訓?

4．單閉環有靜差直流調速控制系統參數的測量??

5．單閉環有靜差直流調速控制系統故障的檢修

五、裝置配備清單

序號

代號

名稱

數量

DMO1
