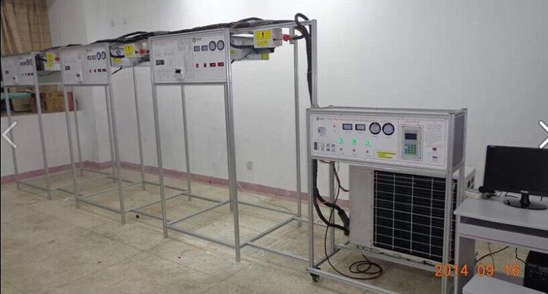

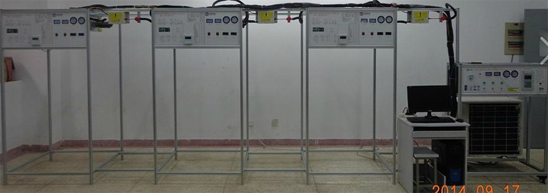

TYK-VRV03型 空調系統多聯機系統實訓裝置
一、產品概述 ? ? ? 變制冷劑流量系統（VRV）空調系統，是在電力空調系統中，采用變頻壓縮機、電子膨脹閥和先進控制系統，控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。VRV空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點，更能滿足用戶個性化的使用要求，在幾百到兩萬平方米的建筑物中得到廣泛應用。 ? 二、技術參數 1、電源：三相五線AC380V±10% 50Hz?室外機總電流25A? 2、工作環境：溫度-10℃~+40℃ 相對濕度≤85%?海拔≤4000m? 3、采用微電腦變頻控制，可以通過總線實現集中控制檢修。? 4、具有專用數據采集系統，在上位計算機實現參數檢測，故障記錄，數據曲線等 三、系統組成 ??VRV空調室外機、多種類型的室內機、新風換氣機、制冷劑管道、分歧器、凝水管道、送風管道、風口、室外機控制器、室內機控制器、集控器、上位機檢修工作站、通信轉換器、配電系統 序號 名??稱 主要部件、器件及規格 數 量 備注 1 模擬房間（風機盤管式） 長×寬×高為100c...
分類：
分享
描述
一、產品概述
? ? ? 變制冷劑流量系統（VRV）空調系統，是在電力空調系統中，采用變頻壓縮機、電子膨脹閥和先進控制系統，控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。VRV空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點，更能滿足用戶個性化的使用要求，在幾百到兩萬平方米的建筑物中得到廣泛應用。
?
二、技術參數
1、電源：三相五線AC380V±10% 50Hz?室外機總電流25A?
2、工作環境：溫度-10℃~+40℃ 相對濕度≤85%?海拔≤4000m?
3、采用微電腦變頻控制，可以通過總線實現集中控制檢修。?
4、具有專用數據采集系統，在上位計算機實現參數檢測，故障記錄，數據曲線等
三、系統組成
??VRV空調室外機、多種類型的室內機、新風換氣機、制冷劑管道、分歧器、凝水管道、送風管道、風口、室外機控制器、室內機控制器、集控器、上位機檢修工作站、通信轉換器、配電系統
二、實訓項目
模塊一：VRV空調系統認知與操作運行
模塊二：VRV空調系統安裝調試
??環節一?VRV空調系統安裝
??環節二?VRV空調控制系統安裝
??環節三?VRV空調工程調試
??要點：1、室外機、室內機的安裝方法與標準；?2、管道系統的安裝方法與標準；?3、配電與控制系統安裝方法與標準；4、工程調試的主要內容、步驟和方法。
模塊三：VRV空調系統故障診斷維修
1、常規故障診斷分析
2、微電腦故障診斷分析
3、高壓保護實訓
4、室內一傳感器實訓
5、通信電路實訓
6、?室內機三通信故障
7、室內機二通信故障
8、室內機一通信故障
9、?室內二傳感器實訓
10、室內三傳感器實訓
11、室內機安裝設置實訓
12、控制面板故障分析
13、減少室內機的的現象分析
??要點：1、制冷系統常見問題?2、配電系統常見問題?3、控制系統常見問題?4、數據采集系統使用、數據分析與診斷
??實驗一：制冷工況性能測試
??主要內容：運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究
??實驗二：采暖工況（熱泵）性能測試
??主要內容：運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究；
??實驗三：變頻控制性能實驗?
★四、無線智能實驗室管理考核系統軟件：（為保證軟件正版，投標時提供軟件著作權證書原件）
1、該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2、該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕脩羰褂靡笳{整故障設置點的數量和故障設置類型。
3、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5、集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6、用戶可以實現單機操作考核和聯網考核。
? ? ? 變制冷劑流量系統（VRV）空調系統，是在電力空調系統中，采用變頻壓縮機、電子膨脹閥和先進控制系統，控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。VRV空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點，更能滿足用戶個性化的使用要求，在幾百到兩萬平方米的建筑物中得到廣泛應用。
二、技術參數
1、電源：三相五線AC380V±10% 50Hz?室外機總電流25A?
2、工作環境：溫度-10℃~+40℃ 相對濕度≤85%?海拔≤4000m?
3、采用微電腦變頻控制，可以通過總線實現集中控制檢修。?
4、具有專用數據采集系統，在上位計算機實現參數檢測，故障記錄，數據曲線等
三、系統組成
??VRV空調室外機、多種類型的室內機、新風換氣機、制冷劑管道、分歧器、凝水管道、送風管道、風口、室外機控制器、室內機控制器、集控器、上位機檢修工作站、通信轉換器、配電系統
| 序號 | 名??稱 | 主要部件、器件及規格 | 數 量 | 備注 |

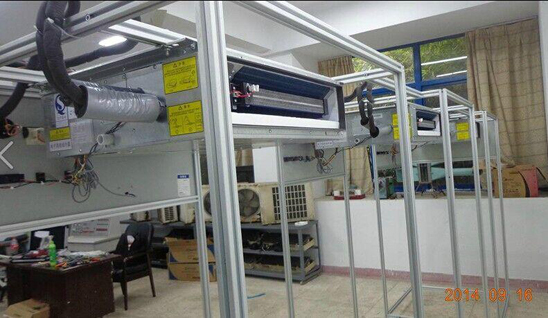

| 1 | 模擬房間（風機盤管式） |
長×寬×高為100cm×100cm×215cm 風機盤管式室內機參數：制冷量：2.0kW、制熱量：2.0）kW、循環風量：270m3/h、連接方式：喇叭口連接 |
3套 | 內機可選數量1到64個內機 |
| 2 | 室外機組 | 額定制冷量：8.0kW、額定制冷量：8.0kW、制冷綜合性能系統、能效等級：N1、壓縮機：直流變頻雙轉子、制冷劑：R410a、充注量：4.0kg、連接方式：喇叭口連接 | 1套 | ? |
| 3 | 測量儀表 | 耐震真空壓力表：量程-0.1～1.5MPa、-0.1～3.5Mpa； | 4套 | ? |
| 4 | 扳手 | 0-300mm ? | 2把 | ? |
| 5 | 螺絲刀 | 十字 | 1把 | ? |
| 6 | 內六角扳手 | 6mm ? | 1把 | ? |
| 7 | 產品使用說明書 | ? | 1份 | ? |
| 8 | 產品實驗指書 | ? | 1份 | ? |
| 9 | 溫度儀表 | 測量范圍：：-40℃～70℃ | 6 | ? |
| 10 ? | 手閥 | 1/4 ? | 4 | ? |
| 11 ? | 中央空調控制器 | ? | 3 | ? |
| 12 ? | 檢修軟件 | ? | 1 | ? |
| 13 ? | 無線智能考核系統 | ? | 1 | ? |
| 14 ? | 答題器 | ? | 1 | ? |
| 15 ? | 中央空調支架 | ? | 1 | ? |
| 16 ? | 空調流程板 | ? | 4 | ? |
| 17 ? | 管道系統 | ? | ? | ? |
模塊一：VRV空調系統認知與操作運行
模塊二：VRV空調系統安裝調試
??環節一?VRV空調系統安裝
??環節二?VRV空調控制系統安裝
??環節三?VRV空調工程調試
??要點：1、室外機、室內機的安裝方法與標準；?2、管道系統的安裝方法與標準；?3、配電與控制系統安裝方法與標準；4、工程調試的主要內容、步驟和方法。
模塊三：VRV空調系統故障診斷維修
1、常規故障診斷分析
2、微電腦故障診斷分析
3、高壓保護實訓
4、室內一傳感器實訓
5、通信電路實訓
6、?室內機三通信故障
7、室內機二通信故障
8、室內機一通信故障
9、?室內二傳感器實訓
10、室內三傳感器實訓
11、室內機安裝設置實訓
12、控制面板故障分析
13、減少室內機的的現象分析
??要點：1、制冷系統常見問題?2、配電系統常見問題?3、控制系統常見問題?4、數據采集系統使用、數據分析與診斷
??實驗一：制冷工況性能測試
??主要內容：運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究
??實驗二：采暖工況（熱泵）性能測試
??主要內容：運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究；
??實驗三：變頻控制性能實驗?
★四、無線智能實驗室管理考核系統軟件：（為保證軟件正版，投標時提供軟件著作權證書原件）
1、該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2、該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕脩羰褂靡笳{整故障設置點的數量和故障設置類型。
3、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5、集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6、用戶可以實現單機操作考核和聯網考核。
