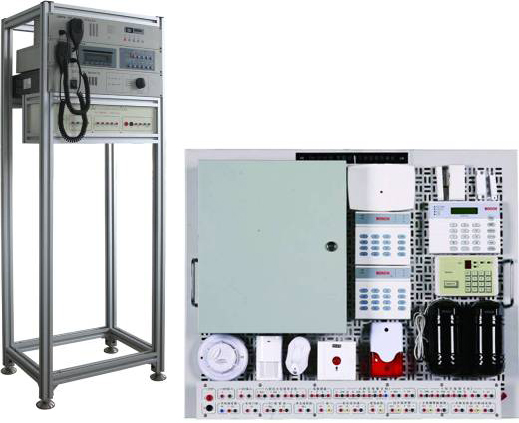

TYK-NLY02A型 智能樓宇入侵安防報警系統
一、系統概述
????該樓宇智能系統實驗模塊系統結合了當前安防市場中防盜的*新技術，采用世界知名的德國BOSCH安防報警系統，具有有線報警、無線報警和系統布撤防功能，系統成熟穩定，實訓內容豐富。該系統還包含了電話撥號器和聲光報警器兩種聯動設備，為實訓教學和研究防盜報警技術提供了良好的教學與研究平臺。
二、系統特點
1.該系統結合了當前安防市場中防盜的*新技術，采用世界著名安防報警系統；
2.報警系統采用有線報警及無線報警兩種方式；
3.該系統包含了各種類型的報警探測器、還有911報警器等聯動設備；
4.上位機軟件可實現一定的布撤防功能，實現分組管理。
三、主要配置和參數
|
NO. |
器材名稱 |
型號 |
數量 |
說明 |
|
1 |
八防區大型報警主機 |
DS7400xi-CHI |
1只 |
?LIGONG |
|
2 |
液晶鍵盤 |
DS7447i |
1只 |
在DS7400xi系統中使用 |
|
3 |
多路總線驅動器 |
DS7430 |
1只 |
放在DS7400xi主機內 |
|
4 |
RS232打印機接口模塊 |
DS7412 |
1只 |
放在DS7400xi主機內 |
|
5 |
六防區報警主機 |
DS6MX |
2只 |
帶地址碼可獨立使用或與DS7400xi配用 |
|
6 |
紅外對射探測器 |
DS422i-CHI |
1對 |
雙束?室外30米?室內90米 |
|
7 |
紅外探測器 |
DS820iT-CHI |
1只 |
6.1米×6.1米 |
|
8 |
無線接收器 |
RF3212E |
1只 |
?LIGONG |
|
9 |
無線單防區模塊 |
RF3401E |
1只 |
配門磁 |
|
10 |
911報警器 |
Tiger911 |
1只 |
? |
|
11 |
門磁 |
HO-03 |
1對 |
國產 |
|
12 |
大按鈕 |
HO-01B |
1只 |
國產 |
|
13 |
聲光報警器 |
HC-103 |
1只 |
國產 |
|
14 |
幕簾探測器 |
LH-912E(Ⅲ) |
1只 |
朗恩 |
|
15 |
光電感煙探測器 |
LH-94(Ⅱ) |
1只 |
朗恩 |
主要配置參數
1.大型報警主機
????大型報警主機采用德國BOSCH(博世)公司的產品。它廣泛應用于小區住宅及周界報警系統、大樓安保系統、以及工廠、學校、倉庫等各類大型安保系統?？蓪崿F計算機管理，并方便地與其它系統集成。
(1)自帶8個防區，以兩芯總線方式可擴展240個防區，共248個防區；
(2)有200組個人操作密碼，30種可編程防區功能；
(3)可選擇多種防區擴展模塊，如主防區鍵盤DS6MX等；
(4)可實現與計算機的直接連接；
(5)可實現鍵盤編程或遠程遙控編程；
(6)可接15個鍵盤，分為8個獨立分區，可分別獨立布防/撤防
2.小型報警主機
(1)具有六防區擴展功能，具有防拆功能
(2)工作溫度：-20℃～+50℃
(3)防區響應時間：500mS
3.探測器
具有6種有線探測器：紅外對射探測器、幕簾探測器、紅外探測器、感煙探測器、門磁、緊急按鈕和1種無線探測器。
4.報警器
具有2類報警器：電話報警器、聲光報警器。
5.監控軟件
配備安防監控軟件,可以實現對大型報警主機的信息管理和報警控制。
四、實訓內容
1、系統設備接線實訓
2、有線防盜報警單元實訓
3、無線防盜報警單元實訓
4、防盜報警軟件操作
5、系統布防撤防處理實訓
6、系統故障檢測與處理實訓
?
