一、實驗目的：
1.學習袋式除塵器的結構與除塵原理。
2.掌握袋式除塵器主要性能的實驗研究方法。
3.了解過濾速度對袋式除塵器壓力損失及除塵效率的綜合應用能力。

二、配置指標：

1.整套裝置動力為負壓式，處理氣量約400~500m3/h，氣體流動方式為外濾逆流式。
2.除塵效率：95%-99%。氣體含塵濃度：<50g/ m3 。適合于去除0.1-10微米的粉塵。過濾速度為1m/min。每次噴吹時間：0.1~0.2s。
3.工作電源：電壓AC380V±10%、50Hz，三相五線制，功率≤2100w；安全保護：具有接地保護、漏電保護、過流保護。

三、技術參數：

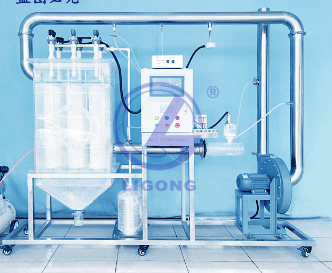

1.袋式除塵器：透明有機玻璃材質，600×430×1220mm。
2.濾袋6個：φ120mm*700mm、天然纖維棉，帶支撐。
3.脈沖發生器1個：電壓AC220V/6路，脈沖頻率和脈沖帶寬可調。
4.脈沖電磁閥6套：DC24V/DN20。
5.文丘里噴嘴6個：有機玻璃材質。
6.卸除灰塵裝置1套：材質透明有機玻璃管、φ75mm*80mm、卡盤連接，方便裝卸。
7.粉塵分布器1套，含電機1臺：304不銹鋼、壁厚1.5mm、φ102*110mm。
8.氣塵混合裝置1套：PP材質混合芯葉管道靜態混合器、內芯φ99mm。
9.濃度檢測口2個、風壓檢測口2個、透明測壓軟管1批。。
10.離心通風機1臺：電壓380V、功率0.75KW、頻率50Hz、流量402-545m3/h、全壓2223-2262Pa、轉速2830r/min。
11.變頻器1套：電壓380V，功率750W，控制風機轉矩調節風量大小。
12.激光粉塵儀2套：4-20MA輸出，測量范圍0-1000ug/m3,分辨率1ug/m3。
13.風壓、風量、風速檢測系統1套：測量精度±1%，①L型皮托管1套：304不銹鋼材質，系數0.999~0.998；②壓力傳感器2套：遠傳顯示，輸出4~20MA，量程分別為0~5Kpa和0~1KPA。
14.在線溫度、濕度檢測系統1套：安裝于實驗管道內，遠傳顯示、溫度量程0~125℃、濕度量程0~100RH%、輸出4~20MA。
15.PLC、彩色觸摸式液晶顯示屏、實時記錄歷史數據和實時曲線、數據處理軟件一套。
16、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
17、裝置外形尺寸：2200×516×1900mm?？蚣転榭梢苿邮皆O計，帶腳輪及禁錮腳。
