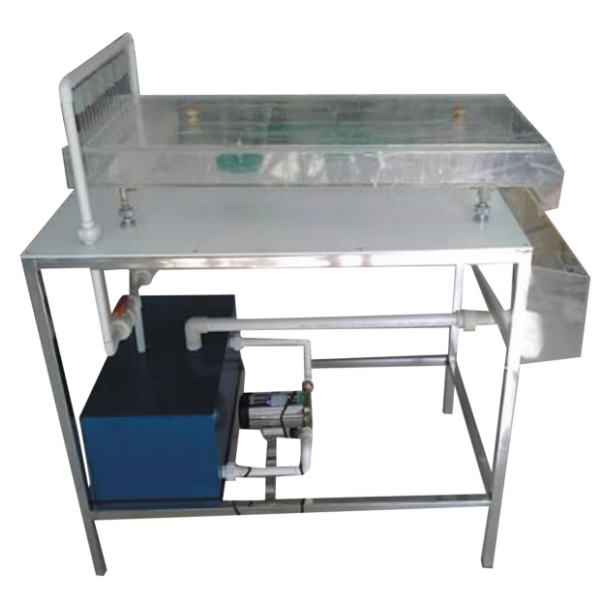

TYK-LX02型 油槽流線儀
一、實驗目的： 1、觀察液體繞經不同固體壁面的變化。 2、研究液流在模型試件出口和入口的流線變化。 二、主要配置： 油泵、油盤、供油箱、導葉、回油管、油盤調整螺栓、供油管、試件、不銹鋼支架等組成。 ? 三、技術參數： 1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。 2、油泵：采用低噪聲潛入式小型油泵，功率：90W。??? 3、試件：機翼、圓柱體、突擴、突縮（反放突擴、突縮），材質透明有機玻璃。 4、供油箱：容積約25L，優質PVC材質。 5、油盤：尺寸：350×80mm，整體透明優質有機玻璃材質，便于觀察實驗想象。 6、油盤調整螺栓：304不銹鋼材質，便于調節油盤坡度及總體平衡。 7、實驗所用的流體為全循環設計。 8、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。 9、外形尺寸：1000×500×1300mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。...
分類：
描述
一、實驗目的：
1、觀察液體繞經不同固體壁面的變化。
2、研究液流在模型試件出口和入口的流線變化。
二、主要配置：
油泵、油盤、供油箱、導葉、回油管、油盤調整螺栓、供油管、試件、不銹鋼支架等組成。
?
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、油泵：采用低噪聲潛入式小型油泵，功率：90W。???
3、試件：機翼、圓柱體、突擴、突縮（反放突擴、突縮），材質透明有機玻璃。
4、供油箱：容積約25L，優質PVC材質。
5、油盤：尺寸：350×80mm，整體透明優質有機玻璃材質，便于觀察實驗想象。
6、油盤調整螺栓：304不銹鋼材質，便于調節油盤坡度及總體平衡。
7、實驗所用的流體為全循環設計。
8、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
9、外形尺寸：1000×500×1300mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
