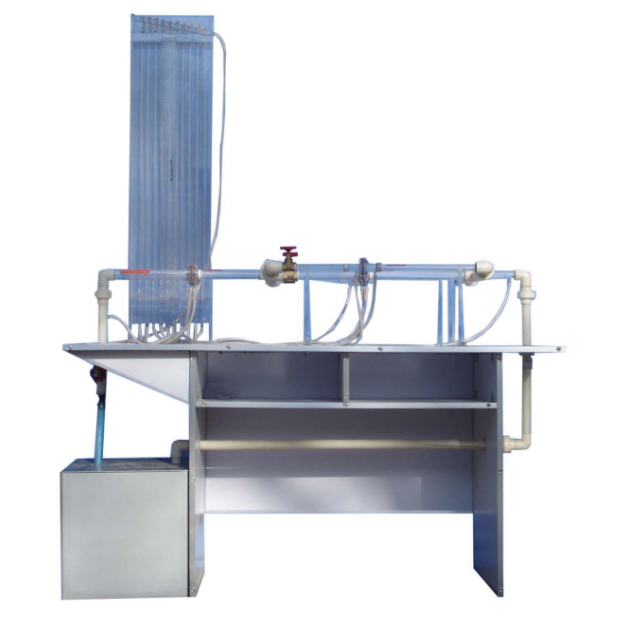

TYK-GD03型 管道叉管實驗儀
一、實驗目的： 測量叉管測壓管水頭損失。 二、主要配置： 叉管、測壓管、計量水箱、水泵、蓄水箱、測壓排、刻度標尺、秒表、玻璃溫度計、回水系統、不銹鋼實驗臺架。 ? 三、技術參數：? 1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。 2、靜音環保型水泵：揚程：10m，流量：12L/min，功率：90W。 3、直管：有機玻璃材質，管徑φ32（內徑26）mm。叉管：管徑φ20（內徑14）mm，L=70mm，透明有機玻璃制作。 4、蓄水箱，500×400×400mm，材質PVC板。 5、計量水箱：容積10L,透明有機玻璃制作，帶計量刻度。 6、測壓計由10根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。 7、實驗所用的流體--水為全循環設計，充分節約水資源。 8、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。 9、外形尺寸：2200×580×800mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。...
分類：
描述
一、實驗目的：
測量叉管測壓管水頭損失。
二、主要配置：
叉管、測壓管、計量水箱、水泵、蓄水箱、測壓排、刻度標尺、秒表、玻璃溫度計、回水系統、不銹鋼實驗臺架。
?
三、技術參數：?
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、靜音環保型水泵：揚程：10m，流量：12L/min，功率：90W。
3、直管：有機玻璃材質，管徑φ32（內徑26）mm。叉管：管徑φ20（內徑14）mm，L=70mm，透明有機玻璃制作。
4、蓄水箱，500×400×400mm，材質PVC板。
5、計量水箱：容積10L,透明有機玻璃制作，帶計量刻度。
6、測壓計由10根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
7、實驗所用的流體--水為全循環設計，充分節約水資源。
8、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
9、外形尺寸：2200×580×800mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
