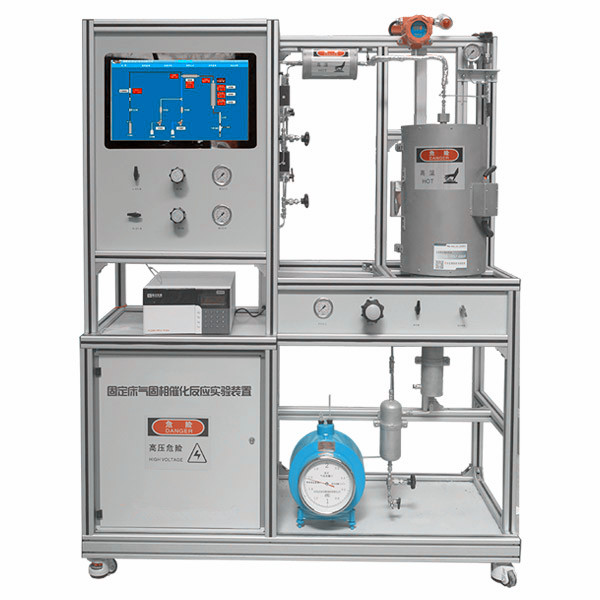

一、裝置功能

1、用于固定床教學和工藝數據的測定。

2、科學研究催化劑評選及壽命試驗。

3、可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

4、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

5、裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。

二、主要配置

固定床反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、質量流量計、濕式氣體流量計、蠕動泵、壓力表、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。

三、公用設施

1、水：裝置需冷卻水，自帶和自來水管相連的接口。

2、電：電壓AC380V，功率4.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

四、技術參數

1、小型管式固定床反應器：φ20×550mm，316L不銹鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30ml；最高使用壓力，0.2MPa.

2、反應器加熱爐：ф280×550mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯。內層為保溫層，外層為網孔防護層。最高使用溫度，900℃。

3、預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。

4、2?路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200ml/min，N2標定，準確度：±1%F.S。

加料罐:體積1000ml，材質：石英玻璃，數量1個。

液體混合器：50 ml，材質：316L不銹鋼，數量1個。

7、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管）。?

8、氣液分離器：500mL，316L衛生級不銹鋼。?

9、液體泵：蠕動泵，轉速范圍0.1～50rpm，流量：0.2-10ml/min，4～20mA遠程輸出控制，數量1臺。?

10、濕式氣體流量計：額定流量：0.2m3/h，容積：2L，精度：±1%。

11、不銹鋼防震指針壓力表0-0.25MPa，數量3個。

12、溫度傳感器：K熱電偶，顯示分度0.1℃。?

13、管路閥門：316L不銹鋼精密卡套管和閥門。

14、節能環保冷凝系統：溫度范圍-10～20℃，容積5L，控溫精度±0.5℃。?

15、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

16、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

17、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。?

18、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。?

19、額定電壓：380V，總功率：3.5kW。?

20、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

21、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

22、配數據采集軟件一套，在線工業組態軟件一套。
