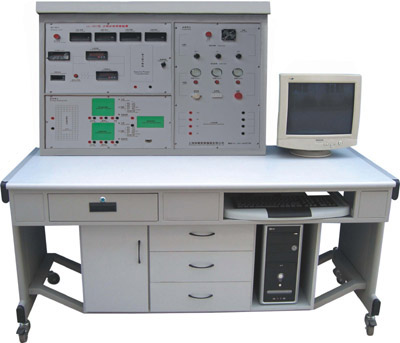

TYK-GF01型 太陽能教學實驗臺,光伏太陽能實訓臺，光電控制器：額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一信道為光控輸出，另一通道為多類定時輸出用戶型控制器：，額定電壓：12V，*大光電電池功率：60W，*大負載電流：5A，過放電壓：11.0 ± 0.5， 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關

二、系統規格：
系統*大電壓：21.5V
系統*大電流：2A
系統*大功率：25W
太陽能電池規格
組件尺寸(L*W*H)：621*281*28mm，單晶硅太陽能電池 x 1
*佳功率：20W
*佳工作電壓：17.05±0.5V
*佳工作電流：1.20±0.10A，
三、電表規格：
電流表：x 3, 0~2A，顯示模式︰0.5”LCD液晶顯示
電壓表：x 3, 0~20V，顯示模式︰0.5”LCD液晶顯示
溫度表：x 1, -19.9～99.9℃
四、負載：
風扇：x 1，額定電壓：12V，工作電流：0.25A，功率：3W
交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
LED燈：1組(7顆)；蜂鳴器：x 1；馬達：x 1，額定電壓：12V，工作電流：0.25A，功率：3W
開關：x 1；按鈕：x 1
五、電池：
閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr) ：3.3Ah，充電方法（恒壓），循環︰*大充電電流為825mA
六、電壓器：
1個電壓器(可變電阻)，電阻值調整范圍為0～1kΩ
DC/DC：5個DC/DC電源模塊
提供DC轉AC模塊
七、實訓項目：
實驗一 太陽能電池發電原理實驗
實驗1-1 太陽能光電板能量轉換實驗
實驗1-2 環境對光電轉換影響實驗
實驗二 太陽能電池光電系統直接負載實驗
實驗三 光電控制型太陽能系統發電實驗
實驗3-1 光電型控制單元工作原理實驗
實驗3-2 光電型控制單元充放電保護實驗
實驗四 用戶型太陽能發電和利用實驗
實驗4-1 用戶型控制單元工作原理
實驗4-2 用戶型控制單元充放電保護實驗
實驗五 太陽能系統電器負載實驗
實驗六 綜合實驗
實驗七 太陽能電池基本特性測試實驗
實驗八 外部擴充DC轉AC外接電器實驗
實驗九 單晶太陽能電池I-V特性曲線實驗
