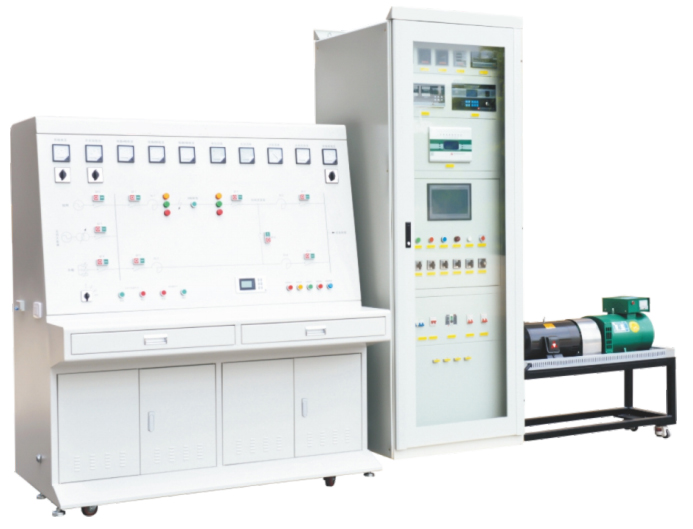

一、設備外觀

二、設備概述

“TYK-ZD018型電力系統自動化實驗裝置”是根據全國各高等院?！峨娏ο到y自動化》、《電力系統自動裝置》、《電力系統分析》、《電力工程》、《電網監控及調度自動化》等課程的實驗實訓教學要求而設計的，本實訓平臺緊密跟綜當前電力系統的前沿技術，結合學生實驗實訓的具體要求，吸取國內同行產品的特點并進行改進，利用微電子技術、控制技術的最新發展，是國內首創的新一代的電力系統綜合自動化實訓裝置。

隨著電力自動化技術的廣泛應用。電力自動化供配電設備的需求也不斷增加，這就使得智能化電力設備裝配、維護、智能化運行和安全運行、操作等專業的職業技術人員的需求也不斷增加。這種不斷增長的需求，促使職業教育領域的職業院校和職業技能上崗培訓需要大量教學用“電力自動化實訓設備”。除可適用于電力、電氣類各專業本科生相關課程的教學實驗以外，還可用于本、?？频恼n程設計實驗，并可作為研究生和教師的產品開發及電力系統工程技術人員培訓的工作平臺。

三、技術參數

1、輸入電源：三相五線制AC 380V±10%  50HZ

2、輸入功率：≤15kw

3、工作環境：1） 溫度：-10℃～+40℃   2） 相對濕度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:1100kg

5、外形尺寸：寬×深×高=尺寸：1600mm×1000mm×1800mm(控制臺)+850mm×800mm×2200mm(控制柜柜)+1200mm*800mm+1200mm(發電機組)

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
