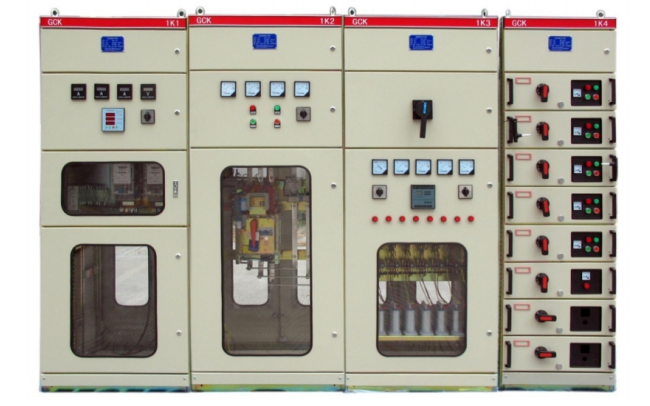

一、設備外觀

二、設備概述

該實驗實訓系統取材于現場實際變電站及工廠供配電系統，依據工業現場，緊扣教育部《變電站綜合自動化》《供配電技術》、《工廠供電》、《配電自動化》、《電氣制圖》等相關課程實驗教學的需求結合現代電力工業改革中的先進技術而設計開發的實驗實訓兩用型教學應用設備。該系統實用性強應用廣泛，不僅可滿足電力相關專業的教學實驗實訓需求，還可作為學生畢業設計及教師科研的基礎應用平臺，同時可廣泛應用于相關職業培訓機構技能培訓考核的平臺。學員通過本裝置可以掌握以下技能：

(1)了解典型低壓供配電系統的構成，典型成套柜體GCK低壓開關柜的結構及使用方法

(2)掌握低壓成套設備，包括計量柜、進線柜、出線柜、電容補償柜一次主接線圖設計、二次電路圖設計以及工藝生產圖紙設計

(3)掌握供配電系統無功功率補償

(4)掌握供配電系統停、送電操作

三、技術參數

1、輸入電源：三相五線制AC 380V±10%? 50HZ

2、輸入功率：11 kw

3、工作環境：1） 溫度：-10℃～+40℃?? 2） 相對濕度：≤90%（+20℃）? 3） 海拔高度：≤2000m?4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:1000kg

5、外形尺寸：寬×深×高=3000mm×800mm×2000mm

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
