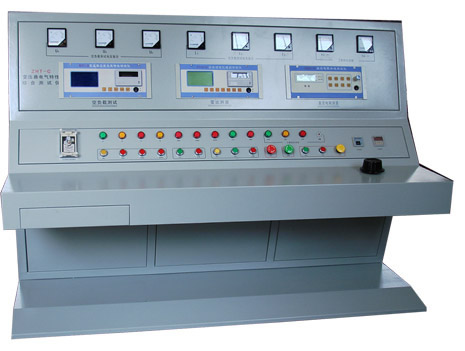

TYK -BTT02型 變壓器綜合試驗臺
一、產品特點 ●符合GB/T4776，GB/T5169，GB/4285-1993等相關國家標準。 ●主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。 ●測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。 二、測試項目 ●三相電壓有效值 ●三相電流有效值 ●三相有功損耗 ●三相無功損耗 ●三相平均值電壓 ●三相電壓平均值 ●三相電流平均值 ●總功率 ●空載電流百分比 ●阻抗電壓百分比 ●頻率 ●功率因數 ●倍頻感應試驗 ●變比組別測試 三、主要技術參數 ? 項目 測量范圍 相對誤差 電壓 0.1～500V +（0.2%讀數+0.1%量程） 電流 0.1～5A +（0.2%讀數+0.1%量程） 功率 U*I +（0.2%讀數+0.1%量程） 功率因數 0.1~0.9999 +?3個字 變比 1.000～9999.9 0.2級 組別 00～11 ? 電源 AC220V+10%?????????????? 50HZ+2% 使用環境 工作溫度范圍0~40℃? 相對濕度30%~90%...
分類：
描述
一、產品特點
●符合GB/T4776，GB/T5169，GB/4285-1993等相關國家標準。
●主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。
●測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。
二、測試項目
●三相電壓有效值
●三相電流有效值
●三相有功損耗
●三相無功損耗
●三相平均值電壓
●三相電壓平均值
●三相電流平均值
●總功率
●空載電流百分比
●阻抗電壓百分比
●頻率
●功率因數
●倍頻感應試驗
●變比組別測試
三、主要技術參數
?
|
項目
|
測量范圍
|
相對誤差
|
|
電壓
|
0.1～500V
|
+（0.2%讀數+0.1%量程）
|
|
電流
|
0.1～5A
|
+（0.2%讀數+0.1%量程）
|
|
功率
|
U*I
|
+（0.2%讀數+0.1%量程）
|
|
功率因數
|
0.1~0.9999
|
+?3個字
|
|
變比
|
1.000～9999.9
|
0.2級
|
|
組別
|
00～11
|
?
|
|
電源
|
AC220V+10%?????????????? 50HZ+2%
|
|
|
使用環境
|
工作溫度范圍0~40℃? 相對濕度30%~90%
|
|
