一、概 述

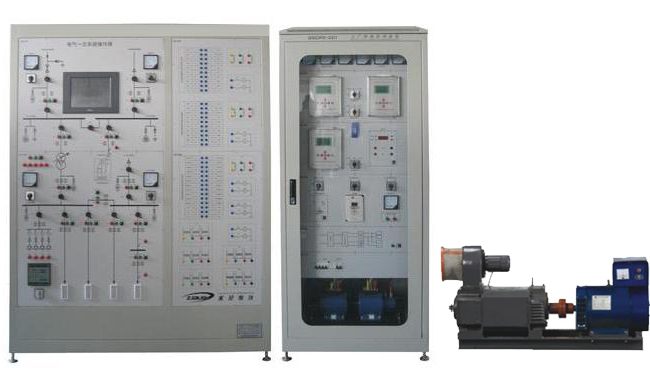

       TYK -DLX08型 發電廠綜合自動化實訓考核平臺是按照職業教育的教學和實訓要求而研發的產品，可滿足《電力系統基礎》、《發電廠及變電站電氣設備》、《發電廠及變電站二次回路》、《電力系統自動裝置》、《繼電保護技術》等專業課程的教學實訓要求，也可完成模擬電廠運行操作實訓。平臺結合了電力及相關專業的特點，體現了職業教育特色，并適應了電力體制改革和電力職業教育發展的需要。平臺適合高職院校、職業學校的電力技術類專業，發電廠及電力系統、電廠設備運行與維護、電力系統繼電保護與自動化、電網監控技術，以及電力系統自動化技術教學等專業的教學和技能實訓。

二、特 點
1.系統性：真實模擬發電廠的一次和二次部分；
2.全面性：不僅能完成發電機組自動裝置和微機保護裝置的接線和調試，而且能對發電廠電氣運行進行模擬操作；
3.實操性：接線設置靈活，能全面考核學生的動手能力。
三、技術性能
1.額定電壓: 三相五線～380V±10%  50HZ
2.額定容量:＜5kVA
3.工作環境:溫度-10℃～+40℃  相對濕度＜85%(25℃)  海撥＜4000m
四、實訓項目
電氣設備實訓項目
1.發電機組接線與調試
2.電壓互感器接線
3.電流互感器接線
自動裝置及繼電保護實訓項目
4.發電機組調速系統接線與調試
5.發電廠勵磁系統接線與調試
6.發電廠同期系統接線與調試
7.發電機－變壓器組保護裝置接線與操作
8.發電機－變壓器組差動保護
發電廠運行實訓項目
9.廠用電的倒閘操作
10.廠用母線的停，送電操作
11.廠用變壓器的停，送電操作
12.發電機的運行操作
