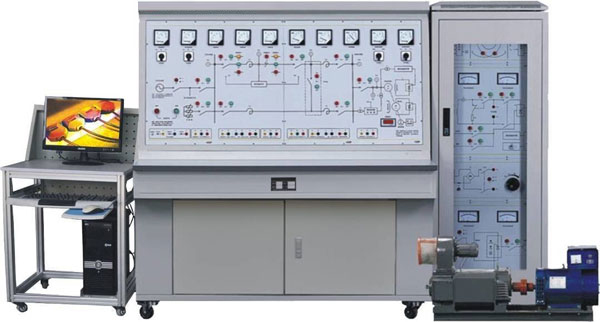

“TYK -DLN04型  電力系統自動化實訓平臺”是根據《電力系統自動化裝置原理》、《電網監控及調度自動化》、《電力系統自動化》、《電力系統繼電保護》、《電力系統分析》、《電氣設備》等課程實訓教學要求結合工業現場的實際應用和發展而設計的綜合型實訓平臺。裝置采用控制柜加實訓臺的結構，將控制與輸電線路分開，對發電廠中常用的自動化裝置、發電廠監控、電力系統運行、繼電保護等教學內容進行操作實訓。本實訓平臺適用于電力、電氣、自動化類各專業相關課程的教學實訓，也可作為學生課程設計、畢業設計、工程訓練和教師科研項目的硬件開發平臺，還可作為電力系統技術人員及職教的培訓裝置。

一、 特 點：
1. 電力系統自動化實訓平臺的核心設備—微機線路測控裝置、微機變壓器測控裝置，并具有物理模擬一次系統，使學生可以很直觀的了解電力系統發生各類短路故障時電量參數的變化。
2. 電力系統自動化實訓平臺電力系統自動化實訓平臺具有升級接口，用戶可以在基于模擬一次系統基礎上擴展繼電保護及二次回路實訓項目。
3. 電力系統自動化實訓平臺通信組網：實訓裝置具有RS-485總線接口，可以實現基于微機測控裝置的電力系統SCADA。
二、電力系統自動化實訓平臺技術指標
1.額定電壓：三相五線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.額定容量：3.0kVA
4.外形尺寸：1240mm×500mm×2000mm
三、電力系統自動化實訓平臺實訓項目
微機線路保護實訓
1.模擬電力系統正常、*大、*小運行方式
2.模擬系統短路
3.微機定時限過流保護
4.微機帶時限電流速斷保護
5.微機無時限電流速斷保護
6.階段式過電流保護
7.運行方式對保護靈敏度的影響及靈敏度校驗
8.電流電壓連鎖保護
9.反時限電流保護
10.階段式過電流保護與自動重合閘前加速
11.階段式過電流保護與自動重合閘后加速
12.其它線路保護形式微機變壓器保護實訓
13.系統正常運行及不平衡電流的測量
14.模擬變壓器瓦斯保護
15.變壓器差動保護
16.變壓器過電流保護
17.變壓器反時限過電流
18.變壓器過負荷保護
19.變壓器零序過電流保護
 回路故障排除
20.微機線路故障排除
21.微機變壓器故障排除
