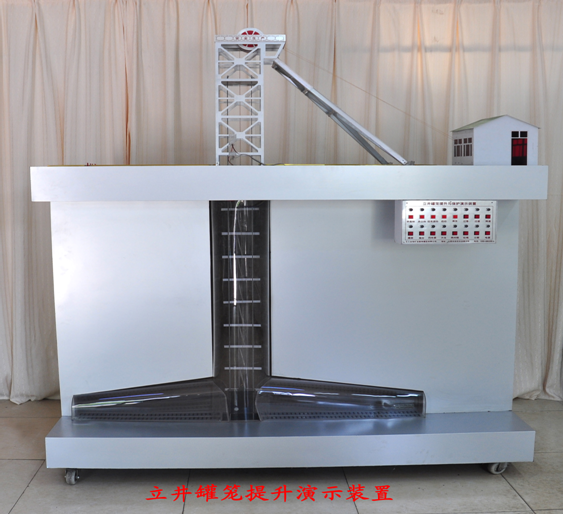

該立井提升與保護實驗演示裝置（適合于一、二、三、四級），直觀反映出立井提升系統的結構，運行方式和各種保護裝置等狀況。 一、主要產品有： ??? 1.副立井罐籠提升與保護實驗演示裝置?? ??? 2.主立井箕斗提升與保護實驗演示裝置?? ??? 規格：1800mm×600 mm×2000mm 2、礦井提升綜合應用實操裝置 該模型直觀反映提升系統的結構，運行方式和各種保護裝置。能完成提升機運行過程中的邏輯控制；采用變頻器進行電動機拖動。? 二、實驗內容： 1、繪圖并接線：在給定的模型機原理接線圖上自主分配I/O地址，將原理接線圖未接線的部分按照自主分配的I/O地址完成接線。 2、邏輯控制編程：根據控制要求，采用筆記本電腦為編程工具，利用PLC控制器基本指令和高級指令進行編程并安裝調試所編程序，實現題目規定的各項控制功能。。 3、合理設置變頻器參數，實現電機拖動所規定功能。 4、排除故障：在提升機內部邏輯控制程序完好的情況下，排查處理在元器件和線路中設置的各類電氣故障。 三、主要產品有： ??? 1.副立井罐籠提升與保護實驗演示裝置?? ??...
