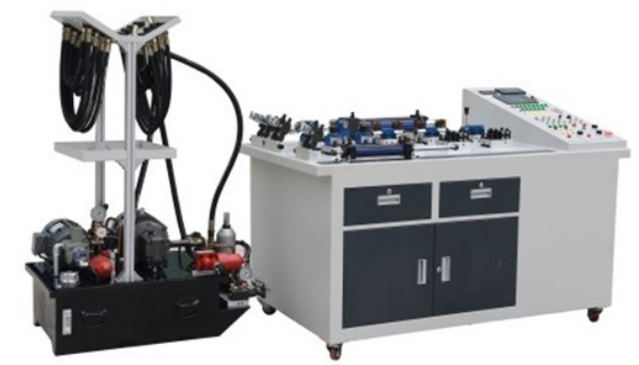

一、裝置外觀圖
二、裝置設備概述
TYK-DY06C型電液比例綜合實訓裝備按照職業教育的教學和實訓要求，根據現代化液壓工業發展和設備機電一體化的發展趨勢，適合高職院校、職業學校“液壓與氣壓傳動”課程的教學實訓。該裝置為組合式模塊結構，主要體現液壓比例技術、變頻技術和PLC電控技術（帶模擬量擴展模塊）及觸摸屏技術。并可擴展為閉環控制。采用標準的工業液壓元件，并配有數據采集系統，實現計算機智能數據采集、分析、處理、數字顯示、曲線自動生成及實時顯示等。適合相關專業液壓傳動課程教學實訓的需要。
三、技術指標
1.輸入電源；三相五線制 AC380V±10% 50HZ；
2.控制電壓：安全控制電壓——DC24V；
3.系統壓力：≤6.3Mpa
4.變量泵：壓力調節范圍0Mpa~6Mpa；最大流量8L/min
5.定量泵：壓力6MPa;最大流量7/min
6.系統總功率≤5KW；
7.主實驗臺尺寸2200*980*1100;
8.安全保護措施：具有接地保護、漏電、過載、過流保護功能，安全性符合相關的國標標準。
