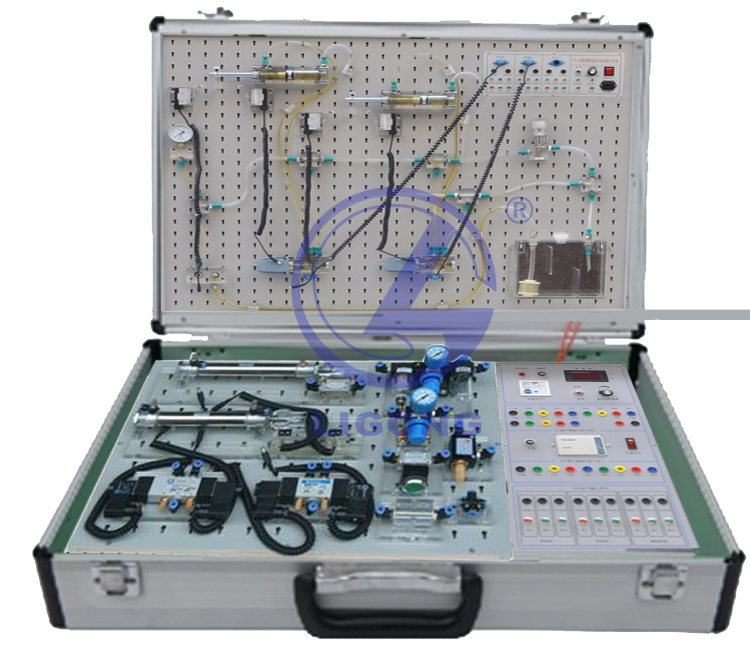

TYK-YYB01型便攜式液壓傳動基礎實訓箱

一、概述 “ 便攜式液壓傳動基礎實訓箱”由電氣控制實訓箱和液壓控制系統實訓對象兩部分組成?？蛇M行液壓傳動演示、液壓傳動基本回路（壓力、流量、方向控制回路）等實訓。適合職業院校相關專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。二、技術性能1. 輸入電源：單相三線～220V±10% 50Hz2. 裝置容量：＜0.3kVA3. 外形尺寸：對象600mm×285mm×705mm；泵站390mm×250mm×350mm；實訓箱415mm×295mm×170mm4. 定量齒輪泵：額定壓力2.5MPa，額定流量 4L/min5. 交流調速電機：額定電壓 AC220V，額定功率200W，額定轉速1400r/min三、產品特點1.可移植性好裝置采用模塊化設計，液壓系統回路建立在網孔板和工業鋁型材組建的平臺上，電氣控制部分采用掛箱結構，泵站采用透明有機玻璃設計，供/回油均采用快速接頭連接方式，可根據實訓需要隨時更換操作地點。也可以直接...

分類：

液壓氣動實驗室設備

一、概述
“ 便攜式液壓傳動基礎實訓箱”由電氣控制實訓箱和液壓控制系統實訓對象兩部分組成?？蛇M行液壓傳動演示、液壓傳動基本回路（壓力、流量、方向控制回路）等實訓。適合職業院校相關專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。

二、技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 裝置容量：＜0.3kVA
3. 外形尺寸：
對象600mm×285mm×705mm；泵站390mm×250mm×350mm；實訓箱415mm×295mm×170mm
4. 定量齒輪泵：額定壓力2.5MPa，額定流量 4L/min
5. 交流調速電機：額定電壓 AC220V，額定功率200W，額定轉速1400r/min
三、產品特點
1.可移植性好裝置采用模塊化設計，液壓系統回路建立在網孔板和工業鋁型材組建的平臺上，電氣控制部分采用掛箱結構，泵站采用透明有機玻璃設計，供/回油均采用快速接頭連接方式，可根據實訓需要隨時更換操作地點。也可以直接放置理論教室，邊講理論邊演示動作及過程，加強加深對理論的理解。
2.可視性強液壓元件大多數采用透明有機玻璃加工的閥體，閥芯結構及動作狀態均可清晰可見，系統用油專門采用工業紅色液壓油，系統運行時可清晰觀察到液體的流向及液壓元件閥芯的工作過程。
3.可操作性強連接軟管采用透明材質制作而成，兩頭配有不銹鋼防漏快速接頭，可以進行系統的反復插拔連接，操作方便，可靠性好。
四、基本配置及功能
1.本裝置由實訓箱、實訓對象、液壓泵站、液壓元件等組成。
2.實訓裝置基本配置及功能

序號	模塊	名稱	主要配置	數量	備注
1	基礎平臺	電氣控制實訓箱	鋁合金機箱，鋁質面板（凹字爛板工藝）	1臺
2	基礎平臺	實訓對象-主框架	采用：40×40工業鋁合金型材，實訓平臺采用：A3冷軋鋼板，表面密紋噴塑處理。	1套
3	透明液壓元件	雙作用液壓缸	透明液壓元件	1個
4		三位四通電磁換向閥（H型）	透明液壓元件	1個
5		直動式溢流閥	透明液壓元件	1個
6		先導式減壓閥	透明液壓元件	1個
7		節流閥	透明液壓元件	1個
8		壓力表座	透明液壓元件	2個
9		耐震壓力表	量程0～1MPa	2個
10	液壓泵站	油箱	淺藍色透明有機玻璃箱體	1套
11		交流調速電機	100YT200DV22 （含調速器）	1臺
12		定量齒輪泵	CB-B4	1臺
13		液壓油	紅色航空液壓油	12升
14	電氣控制部件	調速器	調速范圍：90～1400r/min	1個
15		接近開關	GKB－M0524NA	2個
16		智能功率表	5位LED數顯	1個
17		秒表	0～999.9sLED數顯	1個
18	其它配件	實訓導線		4根
19	配套工具	螺絲刀	長柄十字	1把
20	配套工具	活動鈑手	0-150mm	2把
21	參考資料	實訓指導書	理工偉業	1本
22		使用說明書	LIGONG	1本
23		資料光盤		1張
