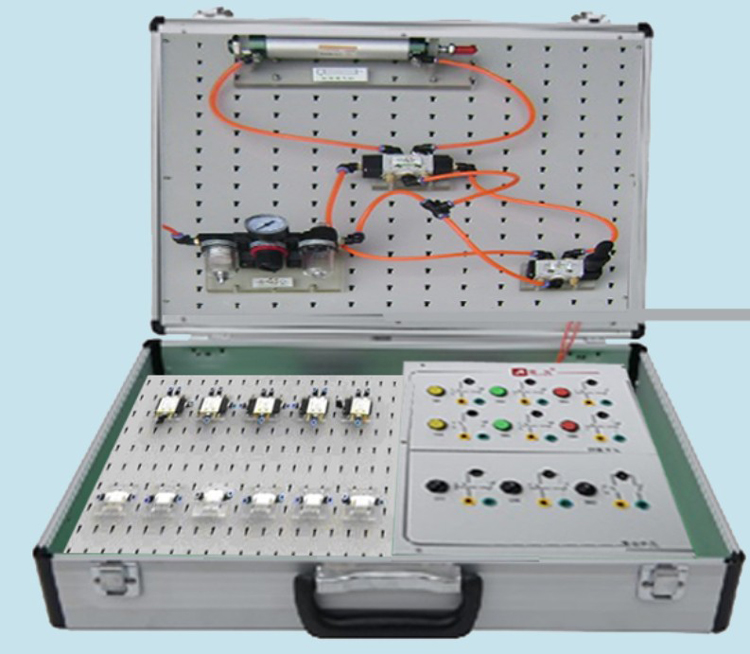

TYK-QDB01型便攜式氣動實訓箱

一、設備概述本實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目?？蓭нM教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要.微型空氣壓縮機(客戶自備)，◎ 供電電壓：三相五線 AC 220 V±5%，50Hz； ◎ 控制電壓：DC24V；◎ 工作環境溫度：－5℃～40℃； ◎ 安全保護措施：安全性符合相關的國標標準； ◎ 外形尺寸（長×寬×高）：550mm×350mm×200mm；二、氣動基本實訓回路1、單作用氣缸的換向回路 2、雙作用氣缸的換向回路 3、單作用氣缸速度控制回路 4、雙作用氣缸單向調速回路 5、雙作用氣缸雙向調速回路 6、速度換接回路 7、緩沖回路 8、二次壓力控制回路 9、單缸連續往復動作回路10、卸荷回路11、快速排氣閥應用回路...

分類：

液壓氣動實驗室設備

一、設備概述
本實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目?？蓭нM教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要.
微型空氣壓縮機(客戶自備)，
◎ 供電電壓：三相五線 AC 220 V±5%，50Hz；
◎ 控制電壓：DC24V；◎ 工作環境溫度：－5℃～40℃；
◎ 安全保護措施：安全性符合相關的國標標準；
◎ 外形尺寸（長×寬×高）：550mm×350mm×200mm；

二、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路
三、氣動配置清單

序號	分類	元件名稱	數量
1	實驗箱	氣動實驗箱	1
2	組合元件	單作用缸 QGX25ⅹ100	1
		雙作用缸 QGX25ⅹ100	1
		三聯件 AC2000	1
		手動換向閥 H210—08	1
		單電磁換向閥（二位五通）4V210-8（DC24V）	1
		雙電磁換向閥（三位五通）4V230-8（DC24V）	1
		單氣換向閥（二位五通）4A210—08	1
		雙氣換向閥（二位五通）4A210—08	1
		行程閥（機控）MOV—2	1
		行程閥（按鈕）MOV—3A	1
		快速排氣閥1/4 QE—02	1
		單向節流閥RE—02	1
3	附件	氣管 PU6ⅹ4	10米
4	電器配件	行程開關（裝在缸體上）	2個
6	工具	剪刀	1把
		活動板手	1把
		消聲器（?。?/8	2只
		消聲器（大）3/8	1只
		三通（T型三通）Ø 6	4只
		三通（Y型減徑三通）Ø 8—Ø 6	1只
		四通Ø 6	2只
		L型（螺紋二通）601	2只
		L型（螺紋二通）602	2只
		氣孔塞頭Ø 6	5只
		生料帶	1個
		保險絲3A	2只
7	資料	使用說明書	1冊
