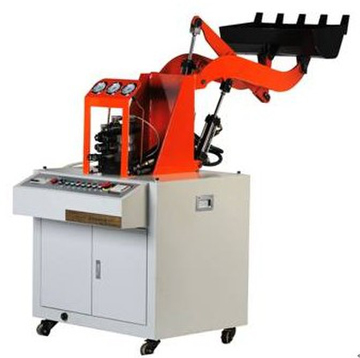

TYK-GYY-C型 裝載機械綜合實訓臺
??? 液壓裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山裝載作業。裝載機作為行走機械被廣泛應用于土方轉運、石料、松散貨物和成堆貨物的裝載、提升和運輸工作中，裝載機也具有輕度鏟掘能力。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓裝載機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、液壓裝載機械演示控制實驗
1）裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；
2）卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、裝載機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、裝載機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
電機型號：M3P4H523?????? ?????功率：2.2KW??????? ????轉速：1420r/min
油泵型號：VAI-15F-A3????????? 額定壓力：7Mpa???????? 額定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、液壓實驗臺的具體配置
| 序號 | 名稱 | 規格型號 | 數量 | 廠 家 | 備??? 注 |
|---|---|---|---|---|---|
| 液壓站 | |||||
| 1 | 電機 | M3P4H523 | 1 | 捷佳 | ? |
| 2 | 變量葉片泵 | VAI-15F-A3 | 1 | 朝田液壓 | ? |
| 3 | 油箱 | 40L | 1 | LIGONG | ? |
| 4 | 油位指示計 | YWZ-150 | 1 | 浙江東甌 | ? |
| 5 | 回油濾油器 | WU-160×100J | 1 | 浙江金洋 | ? |
| 6 | 空氣濾清器 | EF-25 | 1 | 浙江金洋 | ? |
| 7 | 液壓油 | 32# | 1 | 理工偉業 | ? |
| 8 | 油路板集成塊 | ? | 1 | 理工偉業 | ? |
| 液壓控制元件 | |||||
| 9 | 油缸 | M0B30/16/100LB | 2 | 上海正控 | ? |
| M0B30/16/150LB | 1 | 上海正控 | ? | ||
| 10 | 三位四通電磁換向閥 | D5-02-3C2 | 2 | 朝田液壓 | ? |
| 11 | 二位四通電磁換向閥 | D5-02-2B8 | ? | ? | ? |
| 12 | 疊加式溢流閥 | MPB | 1 | 朝田液壓 | ? |
| 13 | 節流閥 | MTP | 2 | 上海東方 | ? |
| 14 | 疊加單向閥 | MCA-02 | 1 | 朝田液壓 | （動臂缸用） |
| 擴展機械模塊2（裝載機械） | |||||
| 15 | 鏟斗 | ? | 1 | 理工偉業 | ? |
| 16 | 轉動臂 | ? | 1 | 理工偉業 | ? |
| 17 | 搖臂 | ? | 1 | 理工偉業 | ? |
| 18 | 連桿 | ? | 1 | 理工偉業 | ? |
| 測控元器件 | |||||
| 19 | PLC | FX1S-20MR | 1 | 三菱 | ? |
| 20 | PLC通訊電纜 | ? | 1 | 三菱 | ? |
| 21 | 溫控儀 | XMTD-2001 | 1 | 上海 | ? |
| 22 | 熱電藕 | MT-PE00 | 1 | 上海 | ? |
| 23 | 加熱器 | 2KW | 1 | 長沙 | 低溫時調節溫度用 |
| 24 | 接近開關 | LJ12A3-4-Z/BX | 4 | 長豐電子 | ? |
| 25 | 中間繼電器 | HH54P | 9 | 前進電器 | DC24V |
| 26 | 接觸器 | CJ20-25 | 3 | 德力西 | 20A 220V |
| 27 | 三相漏電保護開關 | DZ47LE | 1 | 德力西 | C20 |
| 28 | 塑料外殼式斷路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
| 29 | 單極斷路器 | DZ47-63 | 2 | 德力西 | C6 1P |
| 30 | 單極斷路器 | DZ47-63 | 2 | 德力西 | C3 1P |
| 31 | 緊停按鈕 | LAY50-11Z | 1 | 上海雙科 | ? |
| 32 | 自鎖帶燈按鈕 | LAY50-11DT/24 | 12 | 上海雙科 | ? |
| 33 | 兩檔旋鈕 | LAY50-11X2 | 2 | 上海雙科 | ? |
| 34 | 信號燈 | NXD-211 | 21 | 上海雙科 | 24V |
| 35 | 開關電源 | HS-150-24 | 1 | 上海明緯 | ? |
| 36 | 普通按鈕 | CAY50-11 | 9 | 上海雙科 | ? |
| 37 | 快速插頭插座 | XS12K2P | 18 | 錦連電器 | 二芯 |
| 38 | 二極管 | ZN4007 | 6 | MIC | 200V |
| 39 | 電器控制模塊 | ? | 1 | 理工偉業 | ? |
| 軟件與文檔資料 | |||||
| 40 | PLC編程軟件 | ? | 1 | 三菱 | ? |
| 41 | PLC編程手冊 | ? | 1 | 三菱 | ? |
| 42 | 溫控儀使用說明書 | ? | 1 | 上海德兆 | ? |
| 43 | 實驗指導書 | ? | 1 | 理工偉業 | ? |
| 44 | 裝箱單 | ? | 1 | LIGONG | ? |
| 輔助元件 | |||||
| 45 | 三通接頭 | M16×1.5 | 6 | LIGONG | ? |
| 46 | 三通接頭 | M14×1.5 | 6 | LIGONG | ? |
| 47 | 耐壓膠管 | ? | 20 | 上海 | ? |
| 48 | 防震壓力表 | YTN60 （0-10MPa 2.5級） |
3 | 紅旗 | ? |
| 49 | 液壓閥過渡集成塊 | ? | 16 | LIGONG | 鋁合金和PVC組合模塊 |
| 配套工具 | |||||
| 50 | 活動扳手 | 10，， | 1 | 上海 | ? |
| 51 | 活動扳手 | 12，， | 1 | 上海 | ? |
| 52 | 內六角扳手 | ? | |||
?
| ? | 1 | 上海 | ? | ||
| 53 | 開口扳手 | 5-6 | ? | 上海 | ? |
| 54 | 開口扳手 | 8-10 | 1 | 上海 | ? |
| 55 | 開口扳手 | 12-14 | 1 | 上海 | ? |
| 56 | 開口扳手 | 17-19 | 1 | 上海 | ? |
| 57 | 螺絲刀（一字、十字） | 6，， | 各1 | 上海 | ? |
| 58 | 螺絲刀（一字、十字） | 2，， | 各1 | 上海 | 小型 |
| 59 | 螺塞 | M10×1 | 10 | 上海 | ? |
| 60 | 尖嘴鉗 | ? | 1 | 上海 | ? |
| 61 | 工具盒 | ? | 1 | 上海 | ? |
| 62 | 防塵罩 | ? | 1 | LIGONG | ? |
| 易損件 | |||||
| 63 | 組合墊 | φ10 | 10 | 寧波 | ? |
| 64 | O型圈 | φ16×2.4 | 20 | 寧波 | ? |
| 65 | O型圈 | φ14×2.4 | 10 | 寧波 | ? |
| 66 | O型圈 | φ12×1.8 | 10 | 寧波 | ? |
| 67 | 快換接頭 | M16×1.5 | 2 | LIGONG | ? |
| 68 | 堵絲 | 1/8 | 5 | 長沙 | ? |
| 69 | 生料帶 | ? | 1 | 長沙 | ? |
| 70 | 自鎖按扭 | ? | 2 | 上海雙科 | ? |
| 71 | 信號燈 | φ10 | 2 | 上海雙科 | 24V |
| 72 | 按鈕開關 | LAY50-11DT | 2 | 上海雙科 | 24V |
| 73 | 壓力表 | Y60-2.5MPa | 1 | 紅旗儀表 | ? |
| 實驗操作臺 | |||||
| 74 | 裝載機械 | 1550×650×1800mm | 1 | LIGONG | |
?
?
