一、系統組成

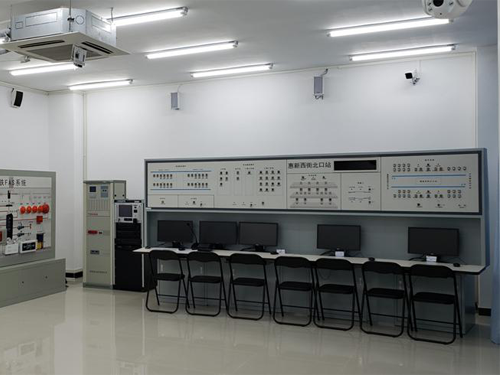

     TYK-GYJD01型 車站機電設備實訓系統主要是針對于城市軌道交通車站機電技術的實際教學及科研任務，反映目前國內地鐵公司實際運營過程中的安全控制等日常作業內容，本驗證平臺包含火災警報系統FAS系統、樓宇自動化系統BAS系統、視頻綜合監控系統CCTV系統、廣播系統PA系統、車站機綜合監控系統SISCS系統、地鐵車站IBP盤系統組成。
1、綜合應急后備盤（IBP）系統
    IBP盤系統主要由IBP盤、PLC通信及控制模塊、鼠標控制臺和 IBP盤場景顯示系統等組成，IBP盤系統是城市軌道交通車站運營中的重要設備，是站務人員*重要的工作區域和工作系統設備之一。在地鐵日常運營中，站務人員或站務室綜控員可通過IBP盤及綜合控制臺可以實現日常的地鐵運營監控和應急事故處理。

（1）IBP盤實現了車站綜合控制室各系統的緊急后備操作，完成了以下功能：

• 禁止列車進入站臺；（可擴展開源與沙盤的緊急扣車功能）
• 緊急啟動主排水泵、消防水泵；（可擴展實物小水泵、排水泵等PLC控制對象）
• 緊急啟動排煙風機；（可擴展實驗室排煙風機及監控等PLC對象）
• 緊急切斷接觸軌電源；
• 緊急打開車站閘機；（可擴展由老師來控制對應的AFC系統或三維仿真應急預案軟件）
• 緊急打開車站屏蔽門；（可擴展由老師來控制對應的屏蔽門系統或三維仿真應急預案軟件）
• 牽引供電系統
• 升降機及自動梯（可擴展由老師來控制對應的電扶梯系統或三維仿真應急預案軟件）
• 車站緊急通風
• 隧道緊急通風系統
• 安全門（可擴展由老師來控制對應的屏蔽門系統或三維仿真應急預案軟件）

（2）實訓內容

• IBP盤各功能區的監控
• 鼠標控制臺各功能區的監控
• 消防聯動控制盤的監控
• 調度命令的傳遞與執行
• 站內通訊
• 進路的排列
• 電話閉塞的辦理
• 特殊情況下的行車組織（列車退行、扣車等）

2、地鐵FAS系統（地鐵火災報警系統實訓設備）

（1）本系統為地鐵車站使用產品，功能與地鐵線使用產品一致，含車站FAS綜合操作平臺（含煙感、溫感、風機、報警裝置滅火裝置、電話分機、指示燈、噴灑頭、應急燈等實物設備），FAS控制柜（含消防主機，各實物模塊數據采集控制單元等），FAS主機及控制柜可擴展民用消防系統，同時可加I/O模塊、采集模塊，與虛擬IBP盤進行擴展聯動。
（2）軟件系統（軟件界面所有模塊可以自定義接口和協議，外加PLC或其他控制方式用于控制防火閥、排煙風機、噴淋泵等小型控制對象，同時進一步驗收地鐵實際運營的應急預案程序）
（3）火災自動報警系統（ FAS）和隧道火災探測系統（ TFDS）以子系統的形式深度集成入綜合監控系統。在綜合監控系統平臺下運行，將各系統集中統一管理。
（4）火災自動報警系統對各地鐵建筑的物的公共區、設備用房、電纜井和電纜夾層、隧道區間等進行火災探測報警并負責監控防火閥、防排煙、氣體滅火、消火栓水泵、消防噴淋泵等相關系統進行聯動和狀態監視，火災自動報警系統采用深度集成方式融入綜合監控系統，通過與綜合監控系統及環境設備監控子系統實現消防互動。
3、地鐵BAS系統（樓宇自動化系統）

    BAS系統包含以下系統：通風空調系統、大系統、小系統、車站水系統、給排水系統、自動電/扶梯系統、照明與向導系統、門禁系統、屏蔽門系統。含典型車站BAS綜合操作平臺（平臺上布置二通閥、空調水系統水泵、給排水水泵、蝶閥等機電實物設備），BAS控制柜，BAS系統軟件及工作站等，由車站綜合監控ISCS系統監控運行狀態。
BAS系統功能
（1）實現與FAS系統聯動。
（2）對隧道通風系統、大系統、小系統、水系統、電扶梯系統、照明與導向等系統進行監控和控制。
（3）軟件能實時監控水泵及閥門狀態。（軟件界面所有模塊可以自定義接口和協議，外加PLC或其他控制方式用于控制水系統水泵、蝶閥等小型控制對象，同時進一步驗收地鐵實際運營的應急預案程序）
（4）BAS系統應根據地鐵實際BAS設備系統及網絡架構，進行全系統綜合模擬。
（5）本系統安全驗證功能：BAS監控系統用于監視機電設備工作狀態和控制設備動作，對各種正常運營保障設施（包括通風空調設備、給排水設備、照明設備、自動電/扶梯等）和事故緊急防救災設施（防排煙系統、應急照明系統等）進行實時的監控管理，并確保以上這些系統的安全可靠運行，特別是在地下車站發生火災事故的情況下，使有關救災設施按照設計工況及時有效地運行，通過通信接口與監控中心服務器連接，并且將監控結果以圖形化的界面展示，實現整個BAS系統設備在災害狀態下的有序聯動。
4、視頻綜合監控系統CCTV系統
    此系統可以實現數字硬盤錄像、本地視頻回放、實時網絡視頻預覽監控、視頻切換等功能。由車站綜合監控ISCS系統監控運行狀態。管理人員可通過WEB頁面訪問、管理視頻監控畫面。
系統功能
（1）能實現車站本地監控功能、治安監控功能、防災報警功能、電力視頻控制功能、自動售檢票監視功能、電梯監視功能、錄像功能、時鐘同步功能及相關系統的互聯互控功能，同時可擴展網絡監控及連接到校園網監控系統
（2）安全驗證功能：可模擬地鐵實際CCTV系統智能分析服務器相關數字圖像處理/分析功能，如物品遺失、人員聚集以及非法侵入等。
