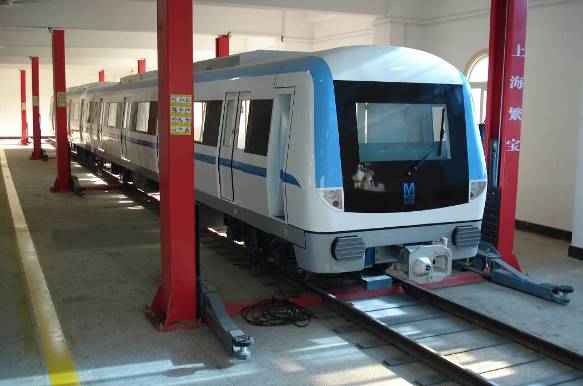

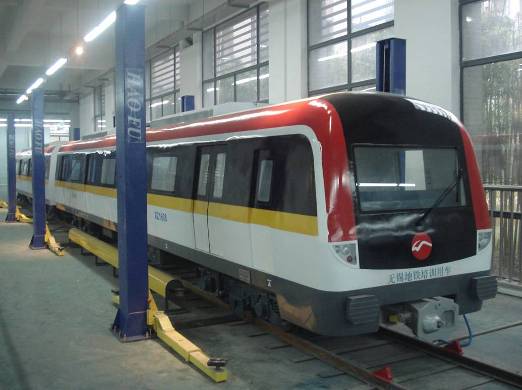

TYK-GDJ02型 城市軌道交通車輛結構運用檢修實訓系統配備完整的兩節1：2地鐵車模型，用于地鐵列車結構的教學與實訓。通過實訓使學生進一步掌握地鐵列車的結構、各設備的作用和安裝位置，列車配線的結構和走向；掌握地鐵列車檢查的操作過程訓練、假設故障查找訓練；配備六臺架車機可訓練地鐵列車架修的操作過程；配備仿真車間電源可以訓練學生的安全操作意識，培養安全操作習慣。

車型可選

一、設備選型：
    以株洲廠生產的西門子車輛實物為例，選取一個單元（一動一拖）做模型。
二、設備功能：
    TYK-GDJ02型 城市軌道交通車輛結構運用檢修實訓系統能夠為學生了解車輛的構造、車輛設備的名稱、位置、功能等提供直觀教學。
三、設備配置參數：
（1）外觀形狀、顏色，油漆光澤與實際車輛接近，設備顏色：與實物接近；
（2）B車封閉、A車一側客室部分側墻開放；
（3）A車能展示車內通風及空調系統的設備及風道（客室內頂板采用透明）；
（4）轉向架必須具備足夠強度，以支承車體重量，整車能在軌道上拖動；
（5）車內設備應與實物外觀基本相同；
（6）車下設備柜可整體拆卸，并配設備柜裝載小車。各設備必須具備清晰的標簽；
（7）車底架線槽部分使用透明外殼，能看見線路走向，并能分清高、中、低壓線路；
（8）照明系統按實物配置，可以開啟和關閉；
（9）車門指示燈可亮，車門有解鎖/切除裝置；
（10）車門可通過司機室控制開關動作（車門為內藏門）；
（11）配6臺架車機，兩車分解后可架車，架車*大高度為: 1m；
（12）A車前裝密接式全自動車鉤，B車2位端裝半自動車鉤，A車與B車之間裝半*性牽引桿， 牽引桿需使用金屬材料以保證兩車正常牽引；
（13）B車2位端貫通道可拆卸；
（14）轉向架和車底設備與實物對應，要求有銘牌（按實際標注），設備箱蓋可開。箱內設備使用圖片替代；
（15）車下部安裝第三軌受流器；
（16）配鋼軌及第三軌35米，按車間要求配備安全防護及送電報警系統。
（17）設備尺寸為實際尺寸的1:2(12米×1. 5米×1.9米)。
四、設備安裝支架
    A車駕駛室外側設置登車梯，模型周圍設置活動護欄。
