TYK-302 科目二機動車駕駛人場地駕駛技能考試系統
TYK-302型 機動車駕駛人場地駕駛技能考試系統（以下簡稱“科目二場考系統”）是嚴格依據《中華人民共和國公安部令第123號令》進行設計的自動化科目二場地考試系統設備，本系統主要采用GPS定位作為主要的車載設備，行車路線、距離判斷以及起始點等考試項目都是由GPS設備來判斷。 TYK-302型 小車場地考試系統（小車科目二場地考試系統）是針對C型準駕車型研發的自動化場地考試評判系統，可完成倒車入庫、側方位停車、上坡路定點停車與坡道起步、直角轉彎、曲線行駛等項目的自動化考試評判，亦可根據需要增加模擬高速行駛，模擬山區路等模擬項目的考試評判子系統。一、工作原理及技術特點 TYK-302型 科目二考場系統（小車場地五項考試系統設備）主要采用GPS定位設備作為主要的車載設備，行車路線、距離判斷以及起始點等考試項目都是由GPS設備來判斷，本系統是基于衛星定位系統（GNSS）中的載波相位技術對車輛進行實時動態定位測量（RTK），采用雙天線為基線...
分類：
描述
TYK-302型 機動車駕駛人場地駕駛技能考試系統（以下簡稱“科目二場考系統”）是嚴格依據《中華人民共和國公安部令第123號令》進行設計的自動化科目二場地考試系統設備，本系統主要采用GPS定位作為主要的車載設備，行車路線、距離判斷以及起始點等考試項目都是由GPS設備來判斷。
TYK-302型 小車場地考試系統（小車科目二場地考試系統）是針對C型準駕車型研發的自動化場地考試評判系統，可完成倒車入庫、側方位停車、上坡路定點停車與坡道起步、直角轉彎、曲線行駛等項目的自動化考試評判，亦可根據需要增加模擬高速行駛，模擬山區路等模擬項目的考試評判子系統。
一、工作原理及技術特點

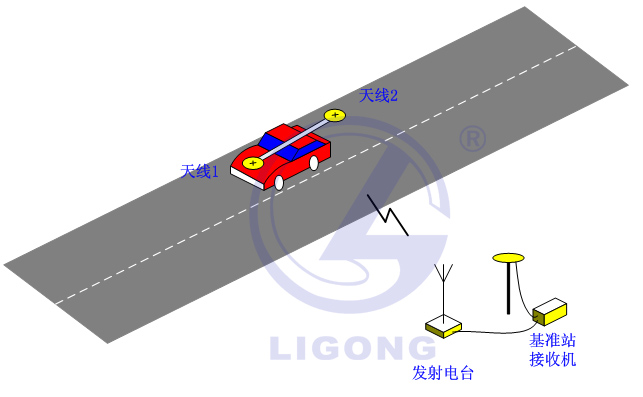

TYK-302型 科目二考場系統（小車場地五項考試系統設備）主要采用GPS定位設備作為主要的車載設備，行車路線、距離判斷以及起始點等考試項目都是由GPS設備來判斷，本系統是基于衛星定位系統（GNSS）中的載波相位技術對車輛進行實時動態定位測量（RTK），采用雙天線為基線，動態采集車輛運動過程的各種參數，并借助擁有獨立自主知識產權的核心算法對上述參數進行綜合數據處理，可以獲得高精度的車輛位置、速度、傾仰、等全姿態參數，我公司專為駕校系統研發設計的姿態定位接收機，通過姿態定位接收機，可以準確無誤的判斷出車輛整體運動情況，誤差在厘米級定位精度。數據更新率1Hz、2Hz、5Hz、10Hz可調。
“TYK-302型 機動車駕駛人駕駛技能（科目二）考試系統”借助衛星定位、車輛輪廓動態跟蹤算法及傳感器技術對科目二考試進行自動評判，擺脫了對場地電子設備的依賴。系統的主要特點有：
1、系統穩定性高：系統硬件設備少，場地沒有電子設備，不受雷電雨霧影響，環境適用性強。
1、系統穩定性高：系統硬件設備少，場地沒有電子設備，不受雷電雨霧影響，環境適用性強。
2、提高了考試和訓練效率：可以連續不間斷發車、選擇多個起點和終點、考試和訓練同時進行。
3、降低了運營及維護成本：系統配件消耗少，管理成本低，設備少，便于維護。
4、升級能力強：考試項目可以任意增加，考試能力增減只需增加考試項目數量及考試車輛。
5、考試車輛任意增加：本系統采用無線網絡系統，場地項目遠程分布式數據采集，從而可使考試監控終端（車載計算機）任意增加，考試車輛任意擴展。
二、科目二場地考試系統組成
場考系統由考試場地、考試車輛、控制中心三個部分組成：
三、考試車輛
科目二場地考試系統使用的考試車輛是使用符合公安部123號令要求，經過改裝的專用考試車輛，考試車輛上安裝專用車載抗干擾、防振動的高性能計算機，通過車內各部位安裝的高精度差分GPS實時動態采集車輛各種運行數據，全面監控考生對車輛的操縱是否規范、順序是否合理，考生在考場內進行規定各科項目的考試是否符合要求，對于各種違規情況進行記錄并做出及時判斷。
車載設備主要包括車載主機，車載工控機，車載音視頻系統，GPS天線。
車載主機：完成車輛定位、音視頻信號處理及考試數據交互等功能，是整個車載系統的核心單元。
車載工控機：完成考試車輛測繪數據處理及考試成績評判等功能，同時將考生信息和考試成績通過考試評判車載軟件進行顯示。
車載傳感器單元：采集車輛各種狀態（熄火，轉向燈，安全帶等），并將采集的信號送入車載主機進行處理。
車載音視頻系統：包含1個USB攝像頭，1個全景攝像頭。其中USB攝像頭用于實現考生照片的抓拍，位于正駕駛的前方。全景攝像頭用于實現車內的全景攝像，對講單元用于實現車內考生與控制室考試人員的雙向語音對講。通過音視頻系統可進行車內音視頻的初步采集和處理。
GPS天線：每輛考車頂部固定有2根GPS天線，GPS天線用于接收GPS信號，實現考車的精確定位。
四、考試場地
車載工控機：完成考試車輛測繪數據處理及考試成績評判等功能，同時將考生信息和考試成績通過考試評判車載軟件進行顯示。
車載傳感器單元：采集車輛各種狀態（熄火，轉向燈，安全帶等），并將采集的信號送入車載主機進行處理。
車載音視頻系統：包含1個USB攝像頭，1個全景攝像頭。其中USB攝像頭用于實現考生照片的抓拍，位于正駕駛的前方。全景攝像頭用于實現車內的全景攝像，對講單元用于實現車內考生與控制室考試人員的雙向語音對講。通過音視頻系統可進行車內音視頻的初步采集和處理。
GPS天線：每輛考車頂部固定有2根GPS天線，GPS天線用于接收GPS信號，實現考車的精確定位。
四、考試場地

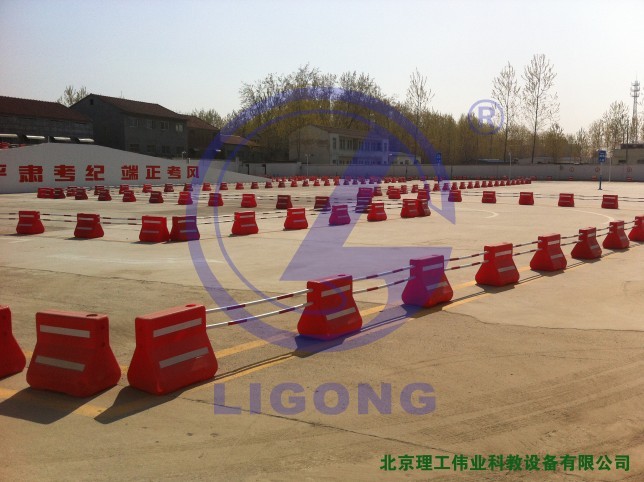

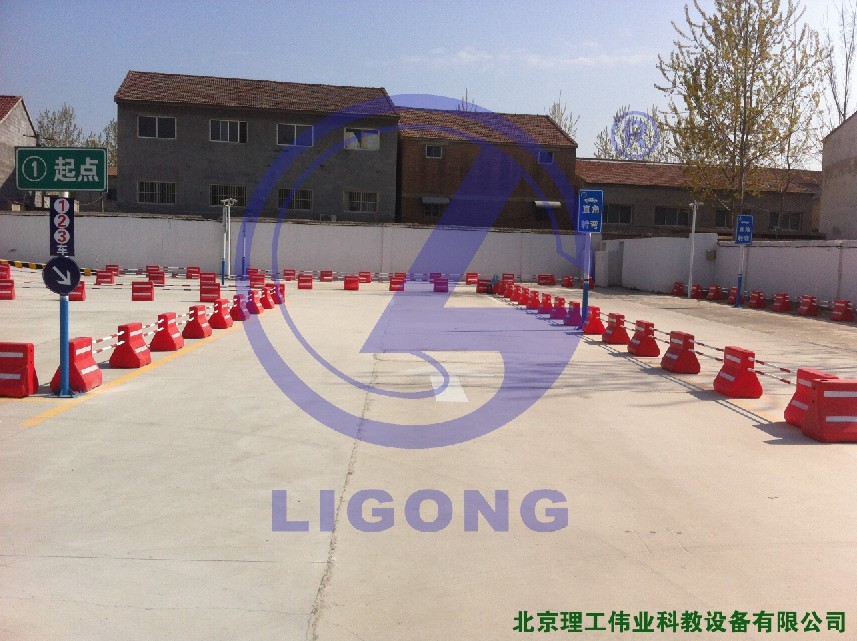

對于不同的場地，可根據具體情況進行設計，使之符合規定的要求?？荚噲龅貎雀鶕荚囈笤O置了不同的考試路線，整套系統采用了RTK（Real Time Kinematic）實時動態定位技術，實現了考車在整個考試場地的精確定位，場地上基本無需再裝檢測設備。
五、控制中心

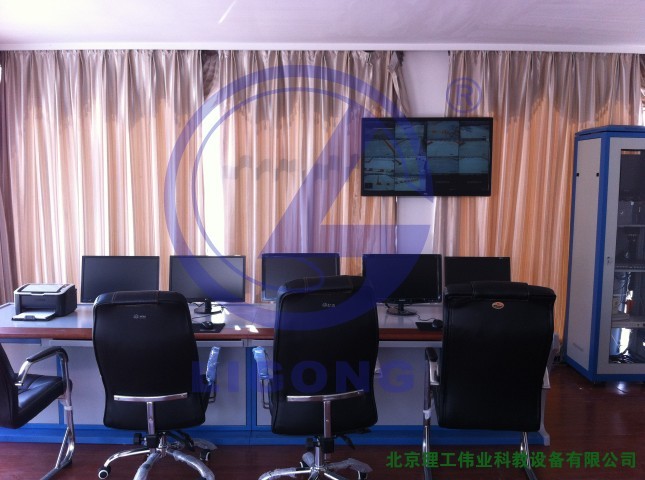

▲ 主控中心
科目二GPS場地考試系統控制中心是整個系統的中心樞紐?？刂浦行牡挠嬎銠C連接數據計算機并與其交換信息。對參加考試的考生進行管理、信息發布，各場地傳感器及考試車輛發送信號，并對其進行分析、處理并發出相應的指令，主要由數據庫服務器、考試管理工作站、無線基站等組成
1、由控制中心計算機系統完成考生的報名，考試項目、順序和考試車輛的安排，避免人為因素的干擾。
2、協調考試場地內各考試車輛運行。
3、顯示并記錄各考試車輛在考試場地內運行情況，由計算機根據相關項目的評判標準自動給出每一個參加考試的考生成績并錄入數據庫，確?？荚嚬?，公正。
4、數據庫服務器 ：考試工位機的數據存儲中心及測繪基站數據的無線轉發中心。
5、考試管理工作站： 考試任務的分配、考車管理單元，主要完成考試過程中身份鑒定、考試評判、考試成績的查詢及打印、考試公告等各個流程的管理。
6、無線基站：通過與系統中考車上車載主機內的無線CPE組成一個局域網絡，完成差分信號的播發和車載信息的采集。

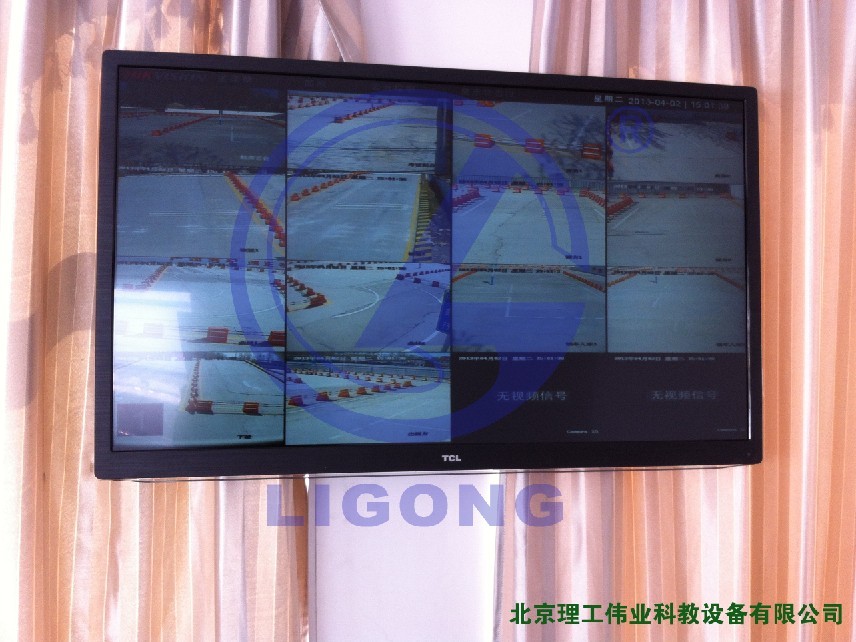

▲ 監控畫面
六、系統技術指標
1、車輛位置檢測精度：≤2cm；
2、車輛航向檢測精度： ≤0.2°(1m基線)；
3、車輛速度檢測精度：≤0.1km/h RMS；
4、車輛傾仰檢測精度：≤0.2°(1m基線)；
5、車輛橫滾檢測精度：≤0.2°(1m基線)；
6、使用的衛星信號：支持雙頻雙星，GPS （L1，L2）；GLONASS（L1，L2）；
7、首次定位時間：≤45s；
8、首次定向時間：≤60s；
9、環境適應性指標: 工作溫度-25℃ -- +70℃。
2、車輛航向檢測精度： ≤0.2°(1m基線)；
3、車輛速度檢測精度：≤0.1km/h RMS；
4、車輛傾仰檢測精度：≤0.2°(1m基線)；
5、車輛橫滾檢測精度：≤0.2°(1m基線)；
6、使用的衛星信號：支持雙頻雙星，GPS （L1，L2）；GLONASS（L1，L2）；
7、首次定位時間：≤45s；
8、首次定向時間：≤60s；
9、環境適應性指標: 工作溫度-25℃ -- +70℃。
10、運行效率: 小車每考車平均考試人次 10人/h, 大車每考車平均考試人次。
▲ 倒車入庫
七、科目二考試系統設備配置清單
★ 機動車駕駛人科目二考場設備清單（以4臺考試車輛為例）
一、科目二主控系統與專用考試軟件系列
二、GPS差分基站
三、科目二無線wifi系統
四、科目二候考管理系統
五、科目二智能車載系統C1
六、場地標牌、場地視頻監控（用戶自配或公司代配）。
★ 機動車駕駛人科目二考場設備清單（以4臺考試車輛為例）
| 序號 | 系統名稱 | 數量 | 單位 |
| 一 | 科目二主控系統與專用考試軟件 | 1 | 套 |
| 二 | GPS差分基站 | 1 | 套 |
| 三 | 科目二無線通訊系統 | 2 | 套 |
| 四 | 科目二候考管理系統 | 1 | 套 |
| 五 | 科目二智能車載系統C1 | 4 | 套 |
| 設備名稱 | 品牌功能型號規格 | 數量 | 單位 |
| 科目二數據服務器 | 聯想ThinkServer RD440 | 1 | 臺 |
| 鼠標鍵盤 | 聯想 | 1 | 套 |
| 科目二考試監控中心 | 聯想/揚天T4900V | 4 | 臺 |
| 交換機 | 華為/S2700 | 1 | 臺 |
| 打印機 | HP LaserJet Pro 200 Color M251n | 1 | 臺 |
| 服務器用UPS電源 | 山特/C1K | 1 | 臺 |
| UPS電源 | 山特 K1000-Pro | 6 | 臺 |
| 信息采集客戶端 | 聯想 揚天T4900V | 1 | 臺 |
| 信息采集攝像機 | 1200像素/帶支架 | 1 | 臺 |
| 身份閱讀設備 | 華視/CVR-100U | 1 | 臺 |
| 服務器機柜 | 京峰/42U | 1 | 臺 |
| PDU電源分配器 | 8位/機架式PDU電源分配器 | 1 | 個 |
| 輔料與線纜 | 包括線材（國標）、線盒、插座（公牛）、支架、尼龍扎帶、焊錫、水晶頭、空開、浪涌保護器、插排等 | 1 | 批 |
| 考試管理中心系統 | LR-DTS2 V1.0 | 1 | 套 |
| 考試監控中心 | LR-KSZX-DTS2 V1.0 | 1 | 套 |
| 實時視頻監控系統 | 對車內視頻和場地視頻進行實時監控 | 1 | 套 |
| 視頻回放系統 | 依據考生身份信息對考生考試相關視頻進行查找與回放 | 1 | 套 |
| 電子地圖制作系統 | 成圖LR-DZDT-DTS2 V1.0 | 1 | 套 |
| 語音通訊系統 | 實現中心與考試車輛實時語音通訊 | 1 | 套 |
| 自動打印系統 | 對考試成績進行自動打印 | 1 | 套 |
| 信息采集和身份驗證系統 | 驗證考生身份并采集考生圖像信息和指紋信息 | 1 | 套 |
| 公安網平臺對接系統 | 連接公安網實現數據上傳下載 | 1 | 套 |
| 項目名稱 | 品牌功能型號規格 | 數量 | 單位 |
| GPS差分基站 | 天寶/Trimble（美國） | 1 | 套 |
| GNSS天線 | 雙星雙頻 | 1 | 個 |
| 磁性吸盤 | 固定GPS天線 | 1 | 個 |
| 基站電源 | 12V/2A | 1 | 個 |
| TNC-TNC 線 | 雙公頭/-3 | 1 | 條 |
| 發射電臺 | 8W/433MHz | 1 | 臺 |
| 鞭狀天線 | 基站電臺專用/433Mhz | 1 | 條 |
| 電臺電源 | 12V/8A | 1 | 個 |
| 串口線 | 9針/公對母 | 1 | 條 |
| 項目名稱 | 品牌功能型號規格 | 數量 | 單位 |
| 科目二無線wifi基站 | BXO2050n-2S | 1 | 套 |
| 基站天線 | 2.4GHz/5.8GHz | 1 | 套 |
| 安裝輔料 | 包括線材（國標）、線盒、插座（公牛）、支架、尼龍扎帶、焊錫等 | 1 | 套 |
| 項目名稱 | 品牌功能型號規格 | 數量 | 單位 |
| 候考管理系統客戶端 | 聯想/揚天T4900V | 1 | 臺 |
| LED信息顯示屏 | F5雙基色/面積不小于4平方 | 1 | 臺 |
| 功放 | G-SEN TL-60 | 1 | 臺 |
| 音柱 | L-920 | 1 | 套 |
| 話筒 | 斯雅 SM-88 | 1 | 個 |
| 安裝輔材 | 包括線材（國標）、線盒、插座（公牛）、支架、尼龍扎帶、焊錫等 | 1 | 套 |
| 項目名稱 | 品牌功能型號規格 | 數量 | 單位 |
| GPS移動工作站 | 天寶/Trimble（美國） | 4 | 套 |
| 車載計算機 | LR-H61 | 4 | 臺 |
| 觸摸式顯示屏 | 10.4＂電阻式；分辨率：4096 x 4096；響應時間：<10ms；表面硬度：3H；點擊壽命：250克力度，1000萬次； | 4 | 臺 |
| 車載無線通訊移動工作站 | BXICPE2000n-2-M | 4 | 套 |
| 交換機 | POE供電/5口 | 4 | 個 |
| 機械支架 | 固定觸摸屏 | 4 | 個 |
| GNSS天線（含底座） | 雙星雙頻 | 8 | 個 |
| 鞭狀電臺天線 | 車載電臺專用/433Mhz | 4 | 套 |
| 車載高清攝像機 | ?？?30萬1/3” CMOS ICR日夜型半球網絡攝像機 | 4 | 個 |
| 拾音器 | 電源電壓：直流穩壓DC3V ～ 6V(推薦使用5V)電源電流：1.0 mA 頻率響應： 200Hz ～ 10KHz(±3dB)靈 敏 度： -34.0dB±3.0dB 信 噪 比： >65dB符合標準：歐盟CE標準,環保ROHS體系 |
4 | 個 |
| 車載信號采集模塊 | 研華/ADAM4051 | 4 | 個 |
| 信號分配器 | LR定制信號分配 | 4 | 個 |
| 車載信號轉換模塊 | 研華/ADAM4520 | 4 | 個 |
| 車載音響 | 聯想 vivick c200 | 4 | 臺 |
| 車載電壓轉換器 | 12v轉220v | 4 | 個 |
| VGA延長線 | 5米 | 4 | 條 |
| USB喇叭延長線 | 公對母/5米 | 4 | 條 |
| USB觸摸屏延長線 | 公對母/5米 | 4 | 條 |
| USB指紋儀延長線 | 公對母/5米 | 4 | 條 |
| 音頻線延長線 | 5米s | 4 | 條 |
| RVVP信號線 | 3*0.5 | 20 | 米 |
| 設備收納箱 | LR定制 | 4 | 個 |
| 安裝輔料 | 包括線材（國標）、支架、尼龍扎帶、壓線帽、焊錫、松香等 | 4 | 套 |
| 專用考試評判軟件 | 實現考試邏輯評判，包括倒車入庫、坡道定點停車與起步、側方停車、直角轉彎、曲線行駛 | 1 | 套 |

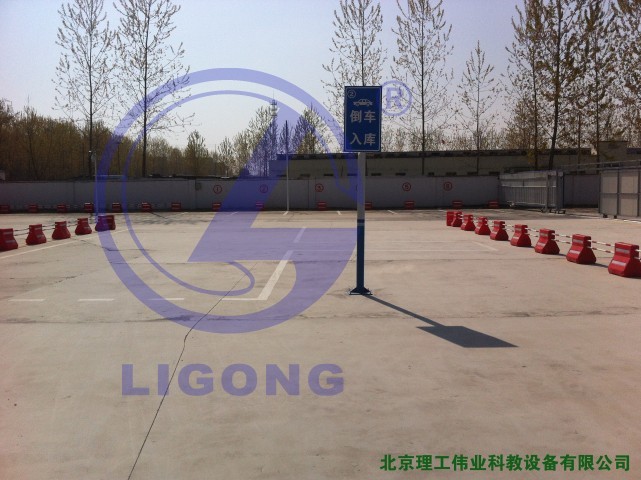

▲ 倒車入庫

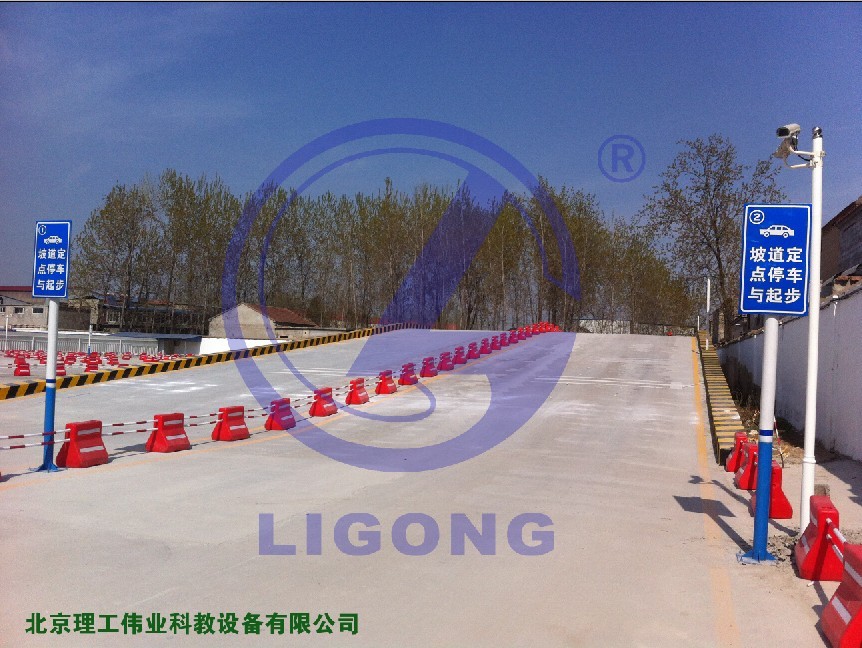

▲ 坡道定點停車和起步
▲ 側方停車
▲ 曲線行駛
▲ 直角轉彎
