一、產品功能
（1）掌握鐵鋰電池組充電方法、故障設置以及操作步驟；
（2）掌握鐵鋰電池組放電方法、故障設置以及操作步驟；
（3）能夠完成鋰電池日常維護功能、出廠檢驗項目、部分型式檢驗實驗實訓；
（4）采用43寸觸摸屏，觸摸屏顯示主要界面和實訓臺的操作注意事項，設置電池管理單元的溫度故障、通訊故障，顯示動力牽引電池剩余電量、控制冷卻系統等功能，監控軟件使用LABVIEW開發平臺開發。
（5）實驗臺含有電池與電池管理單元接口、電池管理單元內部接線圖(包含分體電池電壓檢測、溫度檢測等)、負載測試點、鋰電池電壓測試器測試點、各個線路保險、數據采集、各類故障指示等。點、啟動電池電壓測試點、主要接觸
（6）電池管理單元采用CAN總線通訊方式，能夠進行故障診斷，故障種類至少包括：磷酸鐵鋰電池包通訊故障、充電超時故障、磷酸鐵鋰電池包過熱故障、交流輸入電壓故障、環境溫度傳感器故障.
二、產品組織

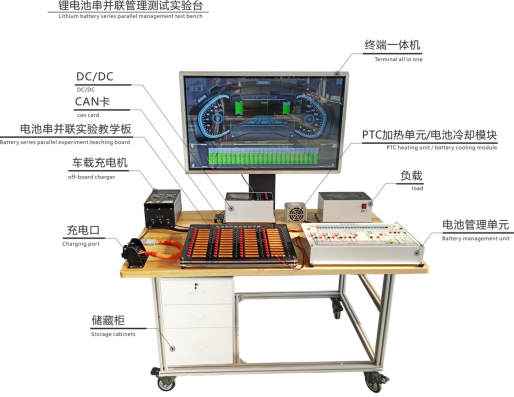

鋰電池包、電池管理單元、車載充電器控制單元、DC/DC控制單元、PTC加熱單元、電池冷卻模塊、啟動蓄電池、故障設置操作面板、放電負載等
三、技術參數
（1）鋰電池包額定電壓(V)：72V；
（2）鋰電池包基本性能及安全性:QC/T743-2006；
（3）與鋰電池包相兼容電池管理單元1個
（4）SOC估算誤差(%):8；
（5）測量精度(FS):±1.5%
（6）電流測量精度(FS):±2%；
四、技術特點
（1）基于北汽新能源車型開發的BMS電池管理控制模塊，同時BMS管理控制模塊可二次開發。車載充電機可與BMS控制板通過CAN-BUS通信進行數據交互。需要提供車載充電機的控制原理圖，原理圖復印件作為投標文件一部分。
（2）BMS電池管理單元的開發平臺軟件及BMS管理單元數據采集，基于LABVIEW軟件顯示電池管理的電壓，電流、電量、溫度、均衡狀態顯示。上位機顯示充電過程數據。

五、實訓項目
1.電池管理系統的各功能原理展示
2.電池單體或者電池模塊的電壓、電池回路電流和電池包內部溫度等參數
3.對BMS電池管理系統故障診斷、實時警示和故障保護。
4.電池的均衡控制
5.電池的組裝結構
