新能源車逆變器實訓臺采用新能源車逆變器以及新能源汽車零部件組成，該新能源汽車教學設備可以展示新能源汽車逆變器的的工作原理。
新能源車逆變器實訓臺功能
新能源車逆變器實訓臺靜態實物展示功能
該新能源汽車教學設備具有變頻器系統實物，采用透明蓋板能夠清楚觀測內部結構。電路連接清晰可見，便于了解電路走向及控制電路原理，帶有電路插接件視圖便于了解學習插接端子功能。實現動態模擬純電動汽車逆變器驅動電機的工作過程;
新能源車逆變器實訓臺電路檢測診斷功能
該新能源設備的測試面板帶完整逆變器內外部結構電路圖與雙向測試端口，不用拔拉電器插頭或穿刺導線，通過萬用表示波器能對控制器內部及外部電路開展包括電阻、電壓、頻率、脈寬、占空比、示波和導通性測試等全部應用技術的實踐性教學與實作訓練;
新能源車逆變器實訓臺電路原理圖學習功能
該汽車教學設備帶逆變器內部及外部控制電路原理圖，與控制系統一致;方便學習逆變器控制內部及外部電路原理及電路知識;
新能源車逆變器實訓臺動態演示功能
該汽車教學設備的系統展示電動汽車電動機控制逆變器系統的工作過程;通過油門踏板及檔位開關操作可以，動態模擬純電動汽車逆變器驅動電機的工作過程;實現前進、后退、加減速等工作演示;
新能源車逆變器實訓臺診斷流程學習功能
該設備可進行相關各檢測，進行診斷和分析;
新能源車逆變器實訓臺安全保護功能
該設備在不影響教學的基礎上，采用安全電壓(48V直流電源模擬驅動)方式，既滿足教學需求，又能滿足實訓安全保證;
新能源車逆變器實訓臺故障設置功能
該汽車教學設備通過電腦設置逆變器內部及外部電路系統進行設置故障，訓練故障診斷排除的技能及對學生進行考核;

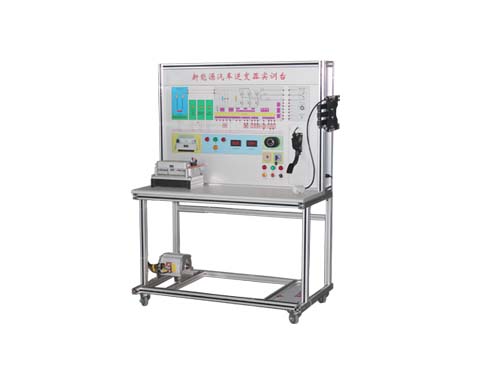

新能源車逆變器實訓臺是新能源汽車教學設備的重要組成部分，該汽車教學設備還配有移動臺架，它的零部件有油門踏板、檔位開關、配有電動機，操作臺帶有動力電源，面板帶有逆變器內部及外部電路原理圖的，LED工況顯示燈、LED顯示儀表，智能故障模擬系統，上位機控制電腦等。
