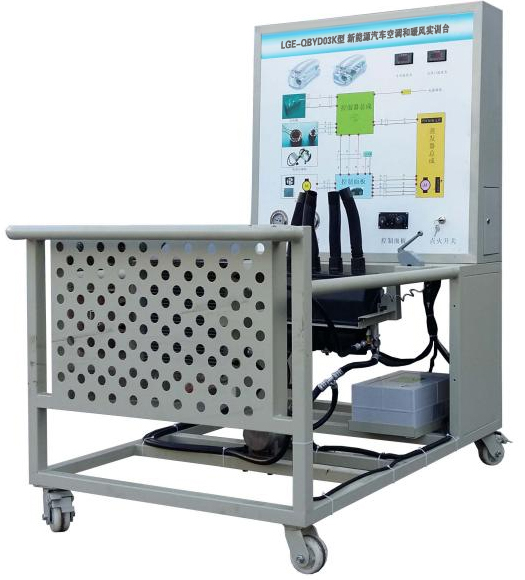

TYK-QBYD03K型 新能源汽車空調和暖風實訓臺（比亞迪秦）
一、產品簡介 1.該設備采用比亞迪秦混合動力汽車空調系統為基礎，充分展示新能源汽車空調系統的組成結構和工作過程。 2.由動力電池和管理系統實訓臺提供原車動力電源。 3.適用于各院校對新能源汽車空調系統理論和維修實訓的教學需要。 二、功能特點 1.真實可運行的新能源汽車空調系統，充分展示新能源汽車空調系統的組成結構和工作過程。 2.由新能源汽車電源系統做為動力源，驅動空調壓縮機工作。操作空調控制面板，可真實演示混合動力汽車空調系統的工作過程以及工作原理。 3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調系統的工作原理。 4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。 5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。 6.實訓臺提供了學員練習加注制冷劑...
分類：
描述
一、產品簡介
1.該設備采用比亞迪秦混合動力汽車空調系統為基礎，充分展示新能源汽車空調系統的組成結構和工作過程。
2.由動力電池和管理系統實訓臺提供原車動力電源。
3.適用于各院校對新能源汽車空調系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的新能源汽車空調系統，充分展示新能源汽車空調系統的組成結構和工作過程。
2.由新能源汽車電源系統做為動力源，驅動空調壓縮機工作。操作空調控制面板，可真實演示混合動力汽車空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：原新能源汽車電源
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～1.5MPa
低壓壓力表：0～0.3MPa
?????顏色：7032
?????鋼管：40*40*3mm
?????面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
?????移動腳輪：120*80mm
四、基本配置(每臺)
1.該設備采用比亞迪秦混合動力汽車空調系統為基礎，充分展示新能源汽車空調系統的組成結構和工作過程。
2.由動力電池和管理系統實訓臺提供原車動力電源。
3.適用于各院校對新能源汽車空調系統理論和維修實訓的教學需要。
1.真實可運行的新能源汽車空調系統，充分展示新能源汽車空調系統的組成結構和工作過程。
2.由新能源汽車電源系統做為動力源，驅動空調壓縮機工作。操作空調控制面板，可真實演示混合動力汽車空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：原新能源汽車電源
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～1.5MPa
低壓壓力表：0～0.3MPa
?????顏色：7032
?????鋼管：40*40*3mm
?????面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
?????移動腳輪：120*80mm
四、基本配置(每臺)
| 序號 | 名???????稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板(面板柜) | 裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) | 套 | 1 |
| 2 | 點火開關 | ? | 個 | 1 |
| 3 | 高壓壓力表 | R134a，0～3.5MPa | 個 | 1 |
| 4 | 低壓壓力表 | R134a，0～1.5MPa | 個 | 1 |
| 5 | 數字式進風口溫度表 | ? | 個 | 1 |
| 6 | 數字式出風口溫度表 | ? | 個 | 1 |
| 7 | 空調控制器總成 | ? | 套 | 1 |
| 8 | 空調蒸發箱總成 | ? | 套 | 1 |
| 9 | 空調壓縮機總成 | ? | 套 | 1 |
| 10 | 膨脹閥總成 | ? | 套 | 1 |
| 11 | 干燥器總成 | ? | 套 | 1 |
| 12 | 鼓風機總成 | ? | 套 | 1 |
| 13 | 冷凝器 | ? | 個 | 1 |
| 14 | 冷卻電子風扇 | ? | 套 | 1 |
| 15 | 混合動力汽車空調控制器(驅動電機變頻器)及操縱開關組件 | ? | 套 | 1 |
| 16 | 電池組 | ? | 套 | 1 |
| 17 | DC/DC系統 | ? | 套 | 1 |
| 18 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 19 | 車載充電器與充電口 | 配套 | 套 | 1 |
| 20 | 故障模擬與排除裝置 | ? | 套 | 1 |
| 21 | 設備教師手冊 | LIGONG | 套 | 1 |
| 22 | 設備合格證、保修卡 | ? | 套 | 1 |
