一、產品組成

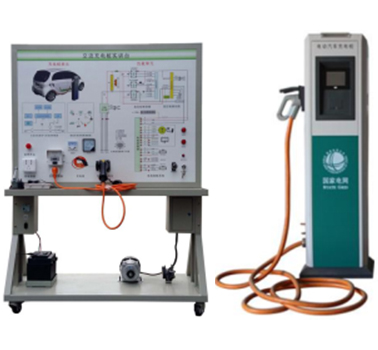

?????真實展現新能源汽車交流充電管理系統工作特點；系統由中央監控與售電管理一體化工作臺組成 ，實際應用中可分拆設置，如一個地區一個城市的管理中，售電管理和智能卡服務相結合。系統客服終端即充電樁可設置合理地點，通過本地交流電源供電，充電樁提供人機智能操作，其所有信息由無線網絡上傳監控運行管理，在云計算服務中完善數據的實時存儲及顯現查詢。系統是通過局域網連接，供電集中到控制臺。 二、主要部件：
1、配電控制一套充電樁，控制臺配備二臺電腦（用戶配套），作為整地區電網控制的摸擬。電力規格220V 50hz?輸出電流不大于20A。
2、運行管理系統一臺運行電腦，一臺監控電腦作為服務器。
3、智能卡及售電管理系統由臺式電腦加讀卡機等組合。
三、產品功能
1、全網信息管理透明化（有管理員權限設置）；
???對客戶服務瑞的監控查詢
???有工作臺臺帳等查詢匯總統計
（帳務，憑證等可按應用實際需求添加）
2、管理系統初始管理的功能；
3、具有電力費用的電業常規管理功能；
4、具有智能管理及異常費用處理功能，充分保證客戶利益；
5、充電樁采用雙路CAN現場總線技術，一路與電池管理系統BMS實時通信，對動力鋰電池的充電進行優化和可靠的保護；一路與后臺監控系統實時進行數據交換處理；
6、充電樁完善的保護功能
過熱保護：當監控充電樁內部溫度超過80℃時，發送控制命令給充電樁使充電電流減少，超過90℃時，強制充電樁保護性關機，即此時無電流輸出，當溫度恢復80℃時自動恢復充電。
短路保護：當充電樁輸出發生意外短路時，內部電路會限制短路電流。同時熔斷保險，迅速切斷跟外部電路的連接。等短路故障排除并更換保險后即可重新充電。
7、實時監控各充電樁的工作參數，在異常情況下切斷充電樁；
8、可實現在線遠程監控及維護；
9、配備產品說明書及使用手冊。
四、產品規格（充電管理系統）
1、外形尺寸：長*寬*高：1240*650*1700mm；
2、輸入/輸出電壓：220V；
3、頻率：50Hz；
4、*大電流：20A。
5、箱體整體成型，表面經過防銹處理、噴漆；
6、采用經過UV平板噴繪的鋁塑面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損。
五、產品規格（充電樁）
1、額定輸入電壓：220V；
2、輸出電壓：220V；
3、輸出電流：*大20A；
4、功率因數：≥0.9；
5、滿載效率：≥95%；
6、可與充電管理實訓臺相連，實現充電管理實訓臺的監測與控制。
