型號：TYK -EPS03
尺寸：1500×1000×1850（長×寬×高）
使用環境：溫度-5℃～40℃；濕度≤80％
車型：飛度（可選）
重量：220KG
電壓：380V
頻率：50/60HZ
功率：500W

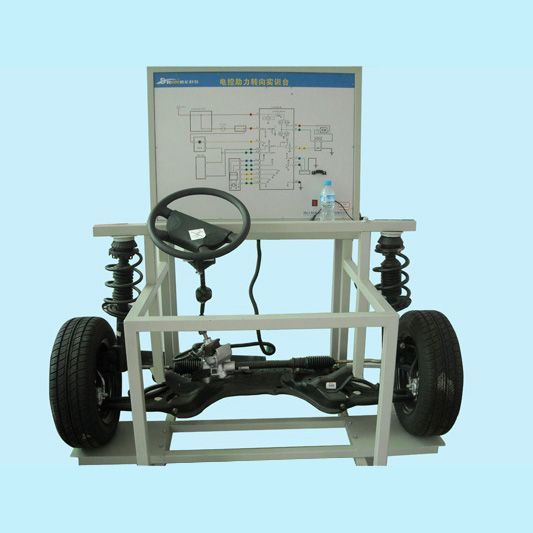

一、產品簡介：
1. 萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色
2. 控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
二、產品組成：
全部采用本田車型的原廠全新配件包括前橋車輪總成、懸架總成、轉向系統總成、車速傳感器、執行器、控制模塊，配件數量和原車相同，使用說明書及實驗指導書。
三、功能特點
1. 可以完整展示汽車電控電動轉向系統的結構和工作原理，幫助學生理解抽象的控制理論；
2. 可以進行汽車電控電動轉向系統常見故障的模擬、診斷和檢測工作，訓練學生分析和解決實際問題的能力；
3. 汽車電控電動轉向系統認識實訓；電控系統工作電路閱讀實訓；常用檢測和診斷儀器使用實訓；各種電器元件的檢測和故障診斷實訓；各種綜合故障的診斷和檢測實訓。
4. 嚴格按照原車電路和裝配關系將以上各種配件有機的連接在一起，配合必要的輔助系統，可以模擬各種車速條件下系統的工作過程；
5. 面板采用激光數碼打印而成，結實耐用，永不變色；面板上繪制控制系統電路圖解，方便進行電路分析；在電路相應位置配備電壓檢測端子，可以檢測各個端子的電壓信號，便于故障分析；
6. 臺架采用國標鋼材制作，并噴塑處理；電源：220V交流，面板電壓12V直流，具有漏電過流保護裝置，安全可靠。
7. 備電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等
