一、平臺簡介

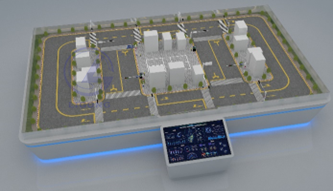

展示臺由道路交通區、住宅區、停車區組成。其中道路交通區包括交通車道線，交通標識模型，車輛模型，紅綠燈模型(紅綠燈控制模塊)行人模型，以配合完成智能車的自動駕駛、自動停障、自動避障和交通標識物識別功能；停車區包括智能電子柵欄，停車場；學校區包括交通警示牌，斑馬線。

二、主要模塊：

1、展示臺

尺寸：4m*4m；

高度：60cm；

底座:分塊設計，鋼琴烤漆底座,實木連接，拼接形成；

道路：3D打印，仿真馬路；

車道寬度：50cm；

2、云控主機

CPU: 6核12線程，主頻2.9G，三級緩存12M；

內存：8GB LPDDR4x2666Mhz

存儲：固態硬盤500GB

接口：網絡為千兆以太網+WiFi， USB3.0

3、智能通信網關

1）技術特點

支持 WLAN

支持 4 個以太網端口

支持有線、無線互為備份

支持高效完成大規模設備網絡部署

全工業化設計，無懼惡劣條件的挑戰支持

4G LTE CAT4 高速網絡， 可選電力 1.8GHz

專網支持 Linux OpenWrt 系統， 便于用戶二次開發，提供完善的二次開發指南

支持多種 VPN 功能。 PPTP、 L2TP、 IPSEC、 OPENVPN、 GRE、 GRETAP、 Vxlan 等

支持 SNMP 及STAR DEVICE MANAGER 星云平臺，實現高效的遠程集中網管

2）性能參數

內存：128M

FLASH：16MB

WIFI：2.4G 支持 802.11b/g/n,最高速率 150Mbps

網絡支持：工業級 4G 模塊、支持七模全網

系統時間：時間同步采用 NTP 技術，并內置有 RTC

WAN 口：1 個

LAN 口：4 個(10M/100M 自適應 MDI/MDIX 口)

SIM 卡接口：1 個(抽屜式卡座，支持 1.8V/3V 的 SIM/UIM 卡)

Console 1 個(5 針 3.5mm 間距連接座， 1 路 RS232/1 路 RS485)

工作溫度 -35~+75℃

安全與可靠性：電源反相保護、過壓保護、過流保護；以太網接口內置 1.5KV 電磁隔離保護；RS232/RS485 接口內置 15KV ESD 保護； SIM/UIM 卡接口內置 15KV ESD 保護

認證 符合 CCC、 Rohs

MTBF ≥100,000 小時

3）軟件功能

網絡接入：支持 APN VPDN

接入認證：支持 CHAP/PAP 認證

網絡模式：GSM/GPRS/EDGE,LIMTS/HSPA+/EVDO/TD-SCDMA/TD-LTE/FDD LTE

LAN 協議：支持 ARP,Ethernet

WAN 協議：支持靜態 IP,DHCP,PPPoE,PPP

IP 應用：支持 Ping、 Trace、 DHCP Server、 DHCP Relay、 DHCP Client、 DNS relay、DDNS、 Telnet

IP 路由 支持路由NAT 功能 支持網絡地址轉換

防火墻：全狀態包監測(SPI)、防范拒絕服務(Dos)攻擊 過濾多播 Ping 數據包、訪問控制列表(ACL) 內容 URL 過濾、端口映射、虛擬 IP 映射、 IP-MAC 綁定

數據安全：IPsec VPN/L2TP/PPTP/GRE /OPEN VPN/CA 證書

備份功能：支持鏈路備份

鏈路在線監測：發送心跳包檢測，斷線自動連接

內嵌看門狗：設備運行自檢技術，設備運用故障自修復

4）顯示器：

50寸電容觸摸屏，具有抗磨損、壽命長、防塵、防污、防暴安全型紅外觸摸屏，定位準確無漂移，分辨率<0.33mm、操作靈敏度<150g

5）道路系統：

紅綠燈：6路，12V，可遠程控制

停車場欄桿： 2路，5V供電，可遠程控制打開或關閉

停車場車輛檢測：2路，探測距離1米。

四、智慧交通車路協同云平臺

1、車輛監控及控制系統；

車輛的傳感器信息即時上報到監控系統，通過系統界面，可顯示場景俯視地圖、激光雷達感知信息、車輛攝像頭圖像；

界面顯示微縮車實時狀態，包括顯示車輛號碼、行駛狀態、速度、電量等信息；

可在系統的地圖界面發布車輛行駛目標點。車輛將規劃出最近行駛線路，行駛到目標點，模擬Robotaxi接送客人功能。

2、智能交通信號協調控制系統；

控制系統可實時顯示各信號燈狀態，直觀觀察紅綠燈情況；

可對紅綠燈進行分組，方便調配到同一路口進行控制；

紅綠燈的控制可以選擇多相轉燈模式：雙相模式，對向紅綠燈同一控制邏輯；四相模式，四個路口紅綠燈分別設置控制邏輯。

紅綠燈綠燈時間可由控制系統進行設置控制。

3、智慧停車場監控系統；

實時獲取停車場停車狀態，并能遠程控制欄桿的開閉狀態

可對微縮車發布一鍵停車指令，控制微縮車自動停車入庫
