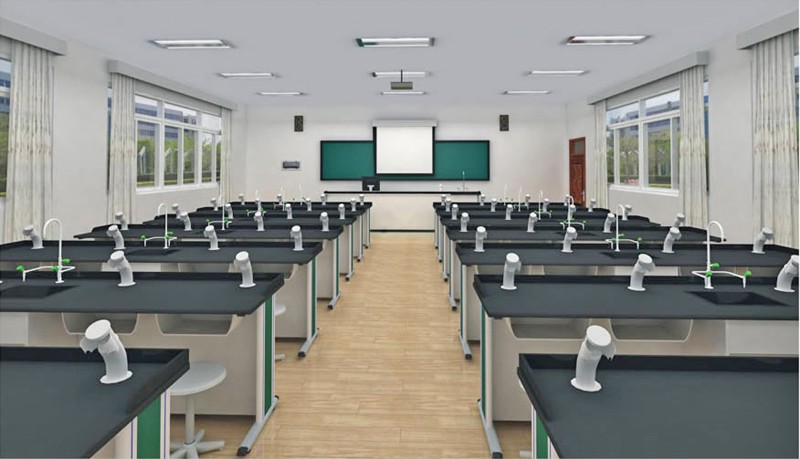

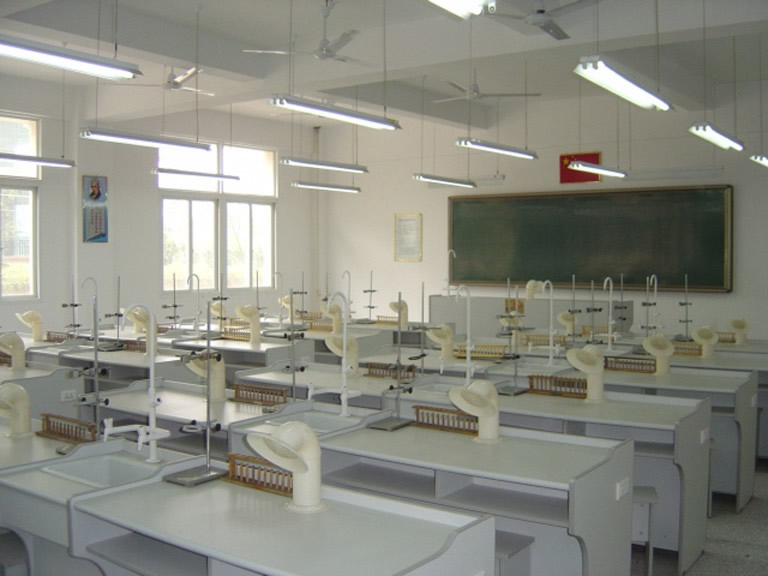

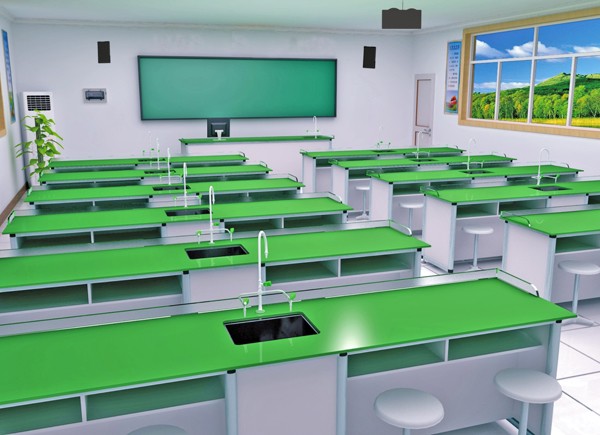

TYK-HX22A型 化學通風實驗室成套設備適用于高中、初級中學、職業、技?；瘜W實驗室，高校有機化學、應用化學等專業實驗室，新的設計與布局使該裝置有效的排出在化學實驗中所產生的有害氣體及蒸汽，從而保證師生在無污染中工作學習，不需通風時，可隱蔽到實驗桌成為水平、不會擋住教師的視線。有效提高實驗質量，是學校實驗室規范化、標準化、上水平、上檔次的重要標志。



簡介：TYK-HX22A型 化學通風實驗室設備針對化學實驗過程中會產生不同程度的有害氣體，且瞬間濃度高的現象，采用桌面通風系統及時排出有害氣體；通風管道的風機設置充分考慮降噪要求，噪音處理到符合國家標準允許范圍；采用無極調速技術對風機進行調速，使風量、風速可調；并采用水池、臺面一體化結構，即增加了學生實驗空間，又增加了防潮、防腐能力。設備整體設計科學，將電器、通風、給排水、實驗臺有機地結合在一起，即方便教師演示又方便學生實驗操作，教師可根據教學需要控制輸送學生用交直流電源和220V交流電源，具有過載保護、短路保護和漏電保護功能，確保實驗安全。
一、電源控制系統
1、教師對全室所有用電設施實驗行集中控制，確保實驗安全；
2、教師控制無極調速電機，調節全室風量風速；
3、教師和學生均有220V交流電源和交直流低壓電源使用；直流穩壓輸出；2V-24V連續可調、額定電流為2A；教師自用220V交流輸出；配有多功能電源插座備用220V交流電、負載電流為8A；直流高壓輸出：250V、300二檔，分四組控制學生用電（220V用電及低壓電源），帶過載保護、漏電保護、短路保護功能，教師能按需向各學生桌輸送交直流低壓電源2-24V及交流220V電源。
二、通風系統
1、吸風罩；采用桌式通風系統，喇叭形吸風罩可自由伸縮、旋轉，可瞬間排出有害氣體，風量均勻，排毒凈化空氣效果良好；（可選配隱蔽式吸風罩）
2、風機與電機：風機采用化工專用工程塑料制作，離心式風機配5.5KW無極調速電機，轉速0-1450r/min，風量0-1270m3/h，毒氣排污率在97%以上，在*大風速下可實現每小時換氣20次以上。
3、風管消音器：選用化工專用工程塑料制作，整體布置成自然彎曲狀，風速流暢、通風效果良好；每一學生座下及風機進口處配有消音裝置，確保噪音控制在55db以下。
三、給排水系統
三聯水嘴采用銅芯、PP外殼、堅固耐用；PP式整體水封式水槽?；虿捎勉~質鍍鉻三聯水嘴和陶瓷水封式水槽。

編號	名稱	規格	40 座	48 座	56 座	64 座	備注
1	教師演示臺	2800X700X850	1	1	1	1
2	學生實驗桌	2800X600X780	10	12	14	16
3	教師椅		1	1	1	1
4	學生凳		40	48	56	64
5	電源總控臺		1	1	1	1
6	學生低壓電源		20	24	28	32
7	三聯水嘴		11	13	15	17
8	化驗水池		11	12	15	17
9	實驗桌面通風裝置		40	48	56	64
10	實驗室電纜		1	1	1	1
11	實驗室進排水		1	1	1	1
12	實驗室主風機		1	1	1	1
13	實驗室電機		1	1	1	1
14	主消聲器		1	1	1	1
15	室內外主管道		1	1	1	1
16	地下支管道		1	1	1	1
17	軟接		1	1	1	1
18	實驗桌消聲器及分配閥		40	48	56	64
19	系統配件		1	1	1	1
