一、產品概述

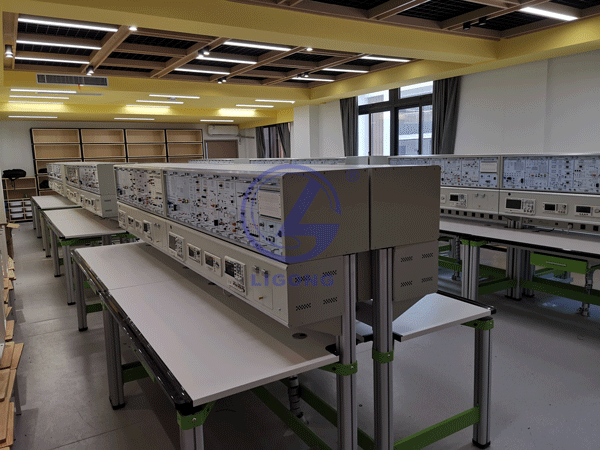

實驗平臺采用臺式結構，平臺配置三個實驗單元，支持電路分析、模擬電路、數字電路三門課程實驗，每個實驗單元均采用主板加模塊形式，便于升級維護；模塊各元器件（或單元電路）由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，培養學生的思維能力及動手能力。
配套基于瀏覽器的電路分析、模擬電路仿真軟件，學生能在客戶端進行實驗電路搭建、電路和信號源參數調整、信號測試等實驗預習，仿真軟件標配真實儀器面板的4通道示波器、信號源、邏輯分析儀、萬用表、穩壓源等，學生在預習實驗原理的同時可訓練并掌握常用儀器儀表的使用；
三個實驗單元均可擴展云上實驗功能，即學生能在有網絡的地方隨時隨地隨興在線實驗，真實電路、真實數據、瀏覽器操作，虛實結合；

二、技術指標

2.1、電路分析模塊
1、電路分析線下實驗模塊
⑴線性電路特性研究模塊，能完成：戴維南定理/諾頓定理、基爾霍夫定律/疊加定理、雙口網絡/互易定理；齊次性； 置換性；電路元件伏安特性測試 ；受控源特性的研究（VCVS、VCCS、CCCA、CCVS）
⑵動態電路特性研究模塊：動態元件特性研究；正弦穩態電路特性；RC電路頻率特性測試
⑶諧振電路特性研究模塊：串通諧振電路特性研究；并聯諧振電路特性研究
⑷負阻電路特性研究模塊：負阻抗變換器及其應用；回轉器研究及其應用；
2、電路分析線上實驗模塊
⑴直流電路實驗學生可全自主搭建實驗電路；交流電路實驗提供兩種搭建電路方式：拓撲圖方式和自主方式，拓撲圖方式時每個支路可選元件不少于三個；
⑵、在線實驗BS架構，客戶端不需安裝任何插件，學生就能進行線上實驗，每個模塊內嵌實驗所需的多種真實儀器面板的虛擬儀器，2個三用表、1個2路穩壓源、1個函數信號源、1個雙通道數字示波器；測試數據、測試波形、實驗電路能隨時存取，配套電子報告設計上傳功能；
①穩壓源面板同真實儀器,電壓步長正負0.1V； DDS信號源能產生任意信號,幅度頻率可調,頻率100HZ-50KHZ，幅度0-6Vpp可調；
②雙通道數據采集卡，可選測試點，每通道采樣點不低于1M，虛擬示波器采用泰克示波器面板，掃描速度、靈敏度、工作方式、觸發方式、余輝時間均可設置；支持FFT功能；
③實驗電路搭建和調整均采用數控器件,測試點設置和實驗內容豐富；配套必要保護電路和操作提示，確保實驗電路穩定可靠、實驗操作簡易；
④每個實驗模塊內置100M網口，客戶端通過網絡和硬件模塊實時交互各種命令和數據。
⑶、能完成電路分析實驗：萬用表的使用、電路元件伏安關系的測量、基爾霍夫定律、線性電路特性研究（疊加、齊次、置換、互易）、線性有源單口網絡等效電路及其參數的測定、正弦穩態電路的研究、RC電路的頻率響應及選頻網絡特性測試、串并聯諧振電路、互感電路研究；
2.2、模擬電路單元
1、信號源模塊：內置3.5寸TFT彩色液晶，能實時顯示信號波形、頻率、幅度；
⑴支持線上線下參數設置與調整；
⑵雙路DDS信號源：正弦波（0-100KHZ），方波和三角波（0-50KHZ）、音樂信號；信號幅度Vpp:0-6V；
⑶雙路電壓信號源，直流電壓-3V——+3V可調，步長0.1V;?
⑷三路數字電阻箱，分別：100K步長1K，22K步長100歐，1K步長50歐；
2、在線實驗控制模塊：每個實驗模塊內置100M網口，客戶端通過網絡和硬件電路實時交互各種命令和數據。在網管軟件支持下，學生能在客戶端瀏覽器控制遠端實驗模塊，完成實驗電路搭建、激勵信號與電路元件參數調整、測試點選取、實驗數據采集、虛擬儀器操作、實時信號測試等在線實驗操作；每個實驗模塊內置雙通道數據采集卡，可選測試點，每通道采樣點不低于1M，虛擬示波器采用泰克示波器面板，掃描速度、靈敏度、工作方式、觸發方式、余輝時間均可設置；支持FFT功能；
3、實驗模塊：
⑴晶體管放大電路線上線下混合實驗模塊，給定實驗電路拓撲圖，線上實驗時電子連線搭建實驗電路，硬件模塊有對應指示燈指示線上實驗操作過程。能完成單級放大電路、兩級放大電路、負反饋放大電路、射極跟隨器、RC正弦波振蕩器、LC振蕩器及選頻放大器實驗；雙端差模放大、單端差模放大、雙端共模抑止實驗；偏置、反饋、負載、零點可調；線上實驗
⑵運算放大器線上線下混合實驗模塊：線上實驗時實驗電路可自由搭建，每個支路可選電阻不少于3個，硬件模塊有對應指示燈指示線上實驗操作過程；能完成比例求和、微積分電路、電壓比較、有源低通高通帶阻濾波器實驗；方波、占空比可調矩形波、三角波、鋸齒波產生實驗；集成電路RC正弦波振蕩器、；方波三角波變換電路、電壓電流變換電路、電壓頻率變換電路實驗；
⑶功放模塊：互補對稱功率放大器，集成功率放大器實驗
⑷穩壓源模塊：整流濾波、集成穩壓、串并聯穩壓；
2.4、數字電路單元
數字電路（EDA）在線綜合實驗平臺支持線上線下混合實驗模式。線下實驗學生可用實體芯片或虛擬芯片進行數字邏輯電路時序邏輯電路、EDA等實體實驗；線上實驗時學生能在客戶端瀏覽器上控制實體實驗箱，拖放實驗模塊和映射芯片完成實驗電路搭建、信號測試、EDA軟件加載等在線實驗操作；
1、線下實驗指標 ?
⑴主板功能：
內嵌8寸液晶，觸摸操控，通過人機交互界面，選擇并拖放DIP插座所需74系列芯片；真實完成組合邏輯電路、時序邏輯電路設計與開發，減輕配發、檢查芯片的工作量；
8路邏輯分析儀，分辯率40ns，存貯深度：50KB；
1路示波器，模擬帶寬500K；
DDS信號源：正弦波、方波、三角波；正弦波頻率：0-200KHZ（可編程）；方波和三角波：0-20KHZ（可編程）；幅度：0-10Vpp；
4路消抖正負脈沖輸出、16路邏輯電平輸出；
8位LED數碼管（6個BCD譯碼，2個不譯碼）、16個LED指示燈；
三態邏輯筆；
開放模擬器件區、喇叭、蜂鳴器；
時鐘信號：1HZ、2HZ、4HZ、8HZ、1KHZ、10KHZ、1MHZ；
連續脈沖：100HZ-1MHZ連續可調；
課件功能：實時查閱實驗內容、任務、注意事項、器件真值表，提高實驗效率；存貯拷貝實驗結果（時序圖、邏輯圖）供電子報告上傳；支持遠程74系統元件庫更新，滿足不同需求；
⑵模塊功能
①★標配帶鎖緊功能的圓孔DIP插座開發板兩塊，每個模塊提供14芯插座2個、16芯插座2個、20芯插座1個，采用K2A33插孔連線，可靠接觸，性能穩定；DIP插座具有芯片映射功能，即DIP插座可以插74系列芯片做實驗，也可通過人機對話方式在DIP插座上映射74系列芯片（不插芯片）做實驗；
②DIP插座開發板內置EP4CE6芯片，開放80個IO，學生可自定義IO完全EDA實驗；支持數字系統設計的原理圖輸入、仿真、加載、性能驗證，學生不用插各種芯片并進行復雜連線，提升實驗效率；
③阻容與AD/DA模塊：內置多種電阻電容和電位器，滿足模擬電路搭試要求；兩個運算放大器，AD0809、DA0832、555定時電路等芯片，完成模數、數模轉換，定時振蕩器等實驗
2、線上實驗指標
⑴客戶端能控制實體平臺邏輯電平、邏輯脈沖、時鐘等輸入信號；實驗結果既能在瀏覽器上虛擬顯示，又能在實體平臺數碼管或LED指示燈顯示；
⑵、學生能在瀏覽器上拖放實驗模塊、映射芯片，搭建實驗電路，選擇測試點，實時信號采集，虛擬儀器（邏輯分析儀、示波器、邏輯筆、數碼管等）顯示實驗結果；
⑶支持客戶端EDA開發軟件遠程加載、實驗結果測試等創新開發實驗；
⑷配套網管軟件，能動態分配硬件資源、設定實驗時間和權限、實驗報告管理（設計、上傳、批改）等；

三、無線智能實驗室管理考核系統

該系統為獨立掛箱設計，采用240*128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，中文顯示，試題顯示直觀。能實現所有掛箱任意點的故障設置。
1、可選擇指定故障考核方式或隨機故障考核方式。
2、隨機故障考核方式下系統具有自動隨機出題功能，使每次維修的故障都不相同。
3、隨機故障考核方式可設置故障范圍及故障數量。
4、掉電后不會丟失所設置的參數及考核結果。
5、具有自動評分參數設置、考核時間設置及倒計時、重復考號報警等功能。?
6、自動保存80位考生的考號、分數、誤排次數、剩余故障、剩余時間等。
7、每個故障點都默認設置為開路故障，可根據要求改變為短路故障。
8、考核系統未上電時，電氣線路能正常工作。上電后，電氣線路的工作狀態取決于上一次考核系統斷電時的情況，但在隨機故障考核方式下故障點位置與上次不一樣。
9、本系統由教師用上位機統一設置故障（隨機故障和指定故障），由無線網絡輸至學生實訓臺進行排故訓練或考核，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，保證考核結果的公平公正。故障點設置方便、快捷，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
10、本考核系統有很好的通用性，通過與不同實訓設備的組合，既可鍛煉學員動手連接訓練電路，掌握實操技能，又可通過智能化考核系統科學公正考核學員所學專業知識，有效的提高了學校的實訓考核管理能力。
11、本系統采用獨立開關電源供電，電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。
12、本系統所有的數據交換都是通過無線網絡傳輸，可以方便快捷組網，任意添加組網設備數量（最高255臺），而且不需要進行繁瑣的網絡布線，極大的簡化了實驗室的安裝，從而降低了組建實驗室的成本。
13、本系統兼容單機考核系統，當沒有安裝上位機時，本機亦可單獨使用。除成績的整理、打印等不能實現以外，其他所有功能均可在本機實現。
★投標時提供無線智能實驗室管理考核系統軟件著作權證書原件備查并提供1-7項內容的視頻演示。

四、實驗室智能電源管理系統

實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。
主要功能：
1、上電系統自測
（1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。
（2）故障內容有相應文字顯示。
（3）對故障進行語音報警。
2、運行檢測保護
（1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。
（2）對故障進行語音報警。
（3）保護閥值可進行現場設置。
3、漏電功能測試
（1）按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘。
（2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。
4、過壓保護
（1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。
（2）對應的“過壓相”進行文字顯示。
（3）語音播報“線路過壓，請注意”。
5、過流保護
（1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。
（2）對應的“過流相”進行文字提示。
（3）語音播報“線路過流，請注意”
6、漏電保護
（1）運行中，三相中任一相出現漏電，實訓室智能電源管理系統將跳閘。
（2）對“漏電”進行文字顯示。
（3）語音播報“線路漏電，請注意”。
7、電源監控
（1）可對各相電壓進行數值顯示及曲線顯示，顯示精度±5V
（2）可對各相電流進行數值顯示及曲線顯示，顯示精度±
（3）高壓保護電壓設置：
1）設置范圍<300V，輸入1A;
2）動作時間：2-5S，輸入單位0.1S
（4）欠壓保護電壓設置：
1）設置范圍：>154V，輸入單位1V
2）動作時間：2-5S，輸入單位0.1S
(5)過流保護電流設置：
1）設置范圍：<20A,輸入單位0.01A;
2）動作時間：0.5-2S，輸入單位0.1S
★投標時現場演示1-4項功能

★五、教學課件資源

課件不得少于15個課時，內容生產豐富，采用動畫演示，帶實物圖片、電路圖等。投標時提供1-10項內容相符的不少于十張截圖。
內容包括：
1、電路的基本概念與基本定律：電路的基本物理量、電壓源與電流源、電阻元件與歐姆定律、電感元件與電容元件、電源有載工作、開路與短路、基爾霍夫定律、電路中電位的概念及計算、電阻電路的分析方法；
2、一階電路的暫態分析：電阻串并聯聯接的等效變換、電源兩種模型的等效變換、支路電流法、結點電壓法、疊加原理、等效電源定理；
3、一階電路的暫態分析：一階電路和換路定律、一階RC電路的響應、一階電路的三要素法分析法、一階RL電路的響應；
4、正弦交流電路的分析：正弦量的三要素、正弦量的相量表示、單一電路元件的交流電路分析、RLC串聯的交流電路分析、復雜正弦交流電路分析、功率因數的提高、諧振電路；
5、三相交流電路：三相電壓、負載星形聯結的三相電路、負載三角形聯結的三相電路、三相功率；
6、磁路與變壓器：磁路的基本概念與基本定律、交流鐵心線圈電路、電磁鐵、變壓器；
7、交流電動機：三相交流異步電動機的構造、三相交流異步電動機的轉動原理、三相交流異步電動機的電磁轉矩與機械特性、三相交流異步電動機的啟動、反轉、調速和制動、三相交流異步電動機的銘牌數據、三相交流異步電動機的選擇；
8、繼電接觸器控制：常用控制電器、鼠籠式電動機的啟動控制、鼠籠式電動機的正反轉和行程控制、多臺鼠籠式電動機的順序控制、鼠籠式電動機的制動控制；
9、工廠供電系統基礎知識：工廠供電系統基礎知識、電力系統的電壓、衡量電能質量的主要指標、安全用電、
10、半導體器件：半導體基礎知識、二極管、特殊二極管、雙極型晶體管；
11、基本放大電路：共射極放大電路的直流通路、共射極放大電路的交流通路、靜態工作點穩定、放大電路的頻率特性、射極輸出器、差分放大器、互補對稱功率放大電路、場效應管及其放大電路；
12、集成運算放大器應用：集成電路與運算放大器介紹、集成運放的應用、集成運算放大器在信號處理方面的應用、集成電壓比較器；
13、直流穩壓電源：整流電路、濾波電路、集成穩壓器；
14、基本門電路和組合邏輯電路：數字電路概述、邏輯門電路、TTL門電路、邏輯代數、組合邏輯電路的分析和設計、常用組合邏輯電路、組合邏輯電路應用實例；
15、觸發器與時序邏輯電路：觸發器、時序邏輯電路、施密特觸發器、單穩態觸發器與555定時器電路、555定時器及其應用。
16、提供不小于200小時的教學視頻教程。
