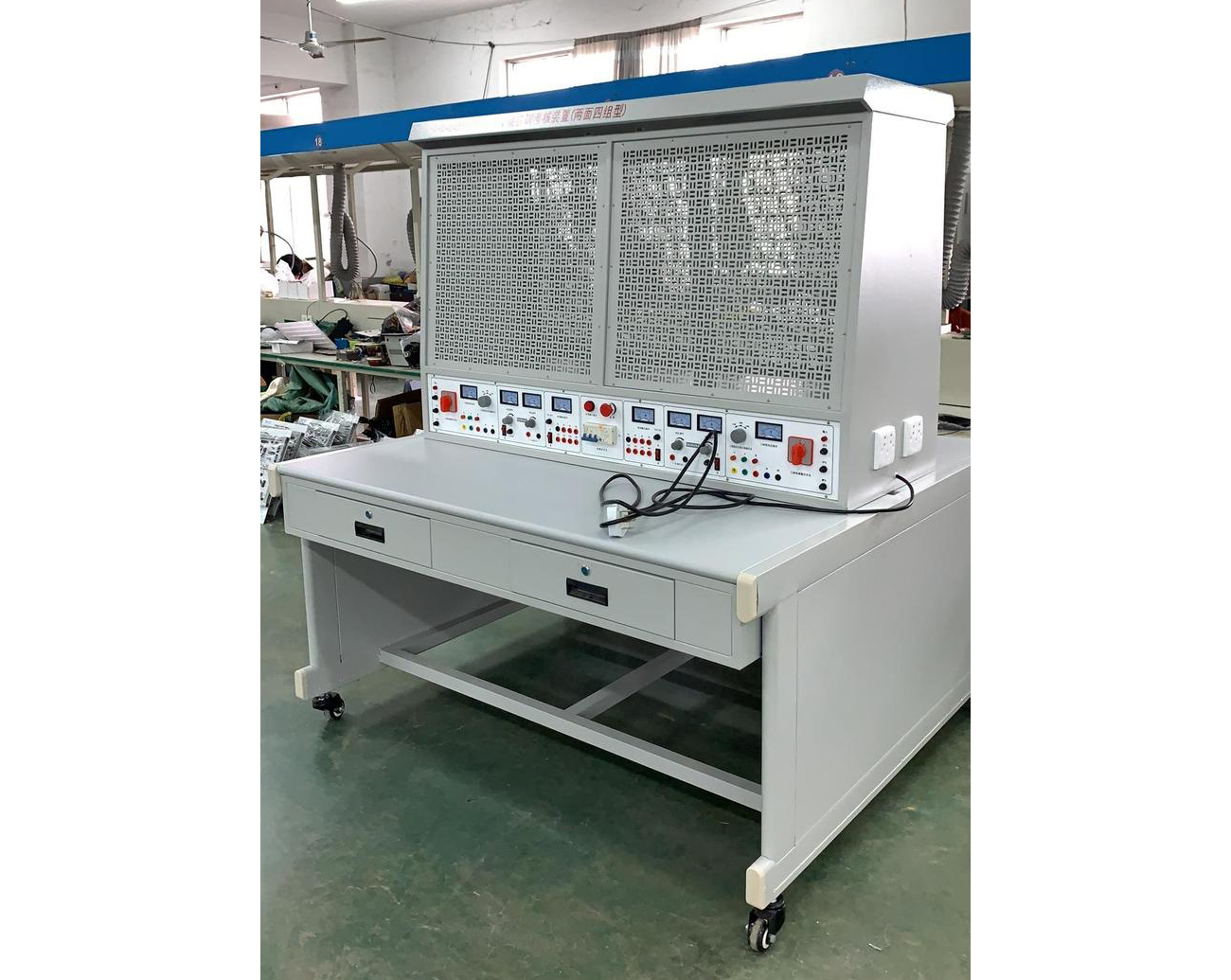

LGWX-04B型 網孔型電工電氣實訓裝置（4工位）
一、考核裝置概述 ? ? ? LGWX-04B型 網孔型電工電氣實訓裝置（4工位）主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據電工實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。維修電工實訓裝置也可作為電工考工的考核設備。 ? 二、特點 1、裝置采用四工位設計，配置兩套元器件（也可選配四套元器件），電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。 2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。 3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。 4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。 5、實訓臺可擴充PLC、...
分類：
描述
一、考核裝置概述
? ? ? LGWX-04B型 網孔型電工電氣實訓裝置（4工位）主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據電工實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。維修電工實訓裝置也可作為電工考工的考核設備。
?
二、特點
1、裝置采用四工位設計，配置兩套元器件（也可選配四套元器件），電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
5、實訓臺可擴充PLC、變頻器、觸摸屏等自動化實訓功能。相關配件可代配也可自配。
5、實訓臺可擴充PLC、變頻器、觸摸屏等自動化實訓功能。相關配件可代配也可自配。
三、考核裝置技術性能
1、輸入電源：三相四線制～380V±10%? 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×1100mm×1690mm
四、實訓臺配置
1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓0-30V，*大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、實訓設備實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
六、參考實訓項目所需元器件清單（單組配備清單）
注：本裝置每臺需配兩套元器件（可增加選配到四套器件）
|
序號
|
名??? 稱
|
型號與規格
|
數?? 量
|
|
1
|
單相電度表
|
DD862-2
|
1
|
|
2
|
單相閘刀開關
|
HK8
|
1
|
|
3
|
拉線開關
|
4A/250V
|
1
|
|
4
|
平燈頭
|
6A/250V
|
2
|
|
5
|
園形插座
|
T3-10
|
1
|
|
6
|
電流互感器
|
LQG-0.5
|
1
|
|
7
|
墻壁開關座
|
?
|
2
|
|
8
|
聲控開關
|
118-B30
|
1
|
|
9
|
低壓斷路器
|
DZ108-20/10
|
1
|
|
10
|
螺旋式保險盒
|
RL1-15/3A
|
3
|
|
11
|
直插式保險盒
|
RT14-20/2A
|
2
|
|
12
|
交流接觸器
|
CJX2-0910
|
3
|
|
13
|
輔助觸頭
|
F4-22
|
3
|
|
14
|
熱繼電器
|
R16B-20/3
|
1
|
|
15
|
通電延時時間繼電器
|
ST3PA-B/380V（0-60S）
|
1
|
|
16
|
時間繼電器座
|
PF-083A
|
1
|
|
17
|
3H鐵殼按鈕
|
?
|
2
|
|
18
|
行程開關
|
LX9-222
|
2
|
|
19
|
行程開關
|
LX9-001
|
2
|
|
20
|
倒順開關
|
K03-15
|
1
|
|
21
|
日光燈管
|
Y210RR25/10W
|
1
|
|
22
|
鎮流器
|
13W
|
1
|
|
23
|
日光燈座
|
?
|
2
|
|
24
|
大功率電阻
|
?
|
3
|
|
25
|
二極管
|
?
|
1
|
|
26
|
接線端子排
|
JF5-2.5/5
|
5
|
|
27
|
G形導軌
|
?
|
1
|
|
28
|
走線槽
|
?
|
2米
|
|
29
|
螺絲
|
?
|
90
|
|
30
|
螺絲刀
|
?
|
2
|
|
31
|
尖嘴鉗
|
?
|
1
|
|
32
|
剝線鉗
|
?
|
1
|
|
33
|
三相鼠籠異步電動機
|
380V/Y/△180W
|
1
|
