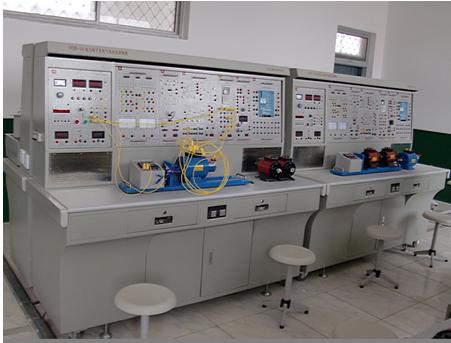

LGWJ-01型高級維修電工技師技能實訓考核裝置(五合一)

一、概述 ?????? “LGWJ-01 高級維修電工技師技能實訓考核裝置”是根據高等職業技術一體化教材（《維修電工》高級，上?？茖W技術出版社，張孝三主編）中相關技能的培訓要求而研發的實訓裝置。高級維修電工技師技能實訓考核裝置集電子技術、電力電子技術、PLC可編程控制技術、變頻調速技術、直流調速技術與一體。高級維修電工技師技能實訓考核裝置不僅可以作為各企業、職業技術院校、技校等單位的維修電工技師培訓用的操作臺，而且也可作為有關部門對維修電工技師資格認定的考核鑒定設備。 ? 二、產品特點 1、工程實用：實訓部件來自工業成品，使教育培訓*大程度地貼近工程實際運用狀態。帶標準印刷的器件積木，使得線路直觀易懂。 2、擴展兼容：基本器件的模塊化特點使得本裝置不會隨新技術、新課題的發展而淘汰，只需增加核心新部件即可擴展完成新課題的實訓，并能實現強-弱電之間、交叉課程之間的互聯、與相應軟、硬技術的發展而同步升級。 3、安全性：除常規的安全保護外，本裝置還具備：強電器件（110V以上）和相關接插件沒有任何帶電接點外露。 4...

分類：

維修電工實訓設備

一、概述

?????? “LGWJ-01 高級維修電工技師技能實訓考核裝置”是根據高等職業技術一體化教材（《維修電工》高級，上?？茖W技術出版社，張孝三主編）中相關技能的培訓要求而研發的實訓裝置。高級維修電工技師技能實訓考核裝置集電子技術、電力電子技術、PLC可編程控制技術、變頻調速技術、直流調速技術與一體。高級維修電工技師技能實訓考核裝置不僅可以作為各企業、職業技術院校、技校等單位的維修電工技師培訓用的操作臺，而且也可作為有關部門對維修電工技師資格認定的考核鑒定設備。

二、產品特點

1、工程實用：實訓部件來自工業成品，使教育培訓*大程度地貼近工程實際運用狀態。帶標準印刷的器件積木，使得線路直觀易懂。

2、擴展兼容：基本器件的模塊化特點使得本裝置不會隨新技術、新課題的發展而淘汰，只需增加核心新部件即可擴展完成新課題的實訓，并能實現強-弱電之間、交叉課程之間的互聯、與相應軟、硬技術的發展而同步升級。

3、安全性：除常規的安全保護外，本裝置還具備：強電器件（110V以上）和相關接插件沒有任何帶電接點外露。

4、經濟實用：該實訓設備可進行電子技術，電力電子技術，PLC可編程控制技術，變頻調速技術，直流調速技術等五個領域的實訓，省去了單一學科實訓設備的投入和占地面積，為培訓單位節省了資金投入。

三、技術性能

1、輸入電源: 三相四線（或三相五線 380V±10％ 50HZ）

? ??2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m

?3、裝置容量：＜1.5KVA

?4、外形尺寸：190×73×160 cm

四、裝置的配備

1 電源控制屏

1、電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）??????

（1）??? 提供三相交流電源：三相交流電源 380V （帶過流保護）

（2）??? 交流電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級；

??? （3）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為直流調速系統提供電壓指示；

??? （4）直流數字電流表一只：測量范圍為0～5A，三位半數顯，精度0.5級，為直流調速系統提供電流指示。

（5）人身安全保護體系

????????? 電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

（7）實驗管理器

? ?? 具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

（8）控制屏其它設施

??? 控制屏正面大凹槽內，設有兩根不銹鋼管，可掛置實驗部件，控制屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實驗臺照明用的40W日光燈一盞。

2、實驗桌

??? 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、DQ03－1不銹鋼電機導軌、1024光碼盤測速系統及智能數顯轉速表
4、DQ27三相可調電阻（每組900Ω×2/0.41A/150W）

作為實驗中的可調電阻性負載用。

5 GWJ03電子技術實訓模塊1套

? 提供±12穩壓電源，四運算放大器模塊，電阻電容模塊，電位器模塊，開關發光二極管模塊，555振蕩器模塊，十進制解碼顯示模塊，七段解碼顯示模塊，4011，4012 ， 4027，4028，C40192 ， C0194 等模塊。

5、GWJ04三相可控整流主電路
??? 提供6只5A/1000V的晶閘管，每只晶閘管均設有阻容吸收保護裝置，提供6只5A/1000V的二極管和一組平波電抗器。

6、GWJ05三相晶閘管觸發電路

?? 提供TC787三相集成觸發電路，設有鋸齒波斜率調節旋鈕及波形觀測孔，偏移電壓調節旋鈕及觀測孔，移相控制旋鈕。

8、GWJ06 PLC主機實訓掛件（西門子S7-200smart CPUSR40 AC/DC/RLY數字量26點輸入/16點輸出，1 個以太網口/1 個串口、EM AM06模擬量 4路輸入2 路輸出；配套編程電纜）

9、GWJ07 PLC模擬實訓掛件

? 該掛件提供以下模塊：

（1）運料小車的PLC控制

（2）混料灌工作過程的PLC控制

（3）機械滑臺運行的PLC控制

（4）機械手運動的PLC控制

（5）交通道口紅綠燈的PLC控制

10、GWJ08 變頻器及外圍電路實訓掛件：采用西門子V20變頻器，帶RS485通信接口及BOP面板

11、GWJ09 歐陸514C直流調速器實訓掛件：? ? 提供歐陸514C直流調速器及外圍實訓電路模塊

12、DQ09 直流并勵電動機

13、DQ07-1直流發電機

14、PC/PPI編程電纜

15、MCGS工控組態軟件

16、GWJ10三相電源變壓器及同步變壓器

17、SY06 實訓連接線及輔助配件

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

五、實訓課題

（一）電子技術

課題1：安裝、調試鋸齒波發生器電路、

課題2：安裝、調試三角波、矩形波發生器電路、

課題3：安裝、調試單脈沖控制移位寄存器電路

課題4：安裝、調試單脈沖順序控制電路

課題5：安裝、調試數字定時器電路

（二）電力電子（變流）技術

課題1：三相半波可控整流大電感負載電路安裝與調試

課題2：三相半控橋式整流電阻性負載電路安裝與調試

課題3：三相半控橋式整流大電感負載電路安裝與調試

課題4：三相全控橋式整流電阻性負載電路安裝與調試
