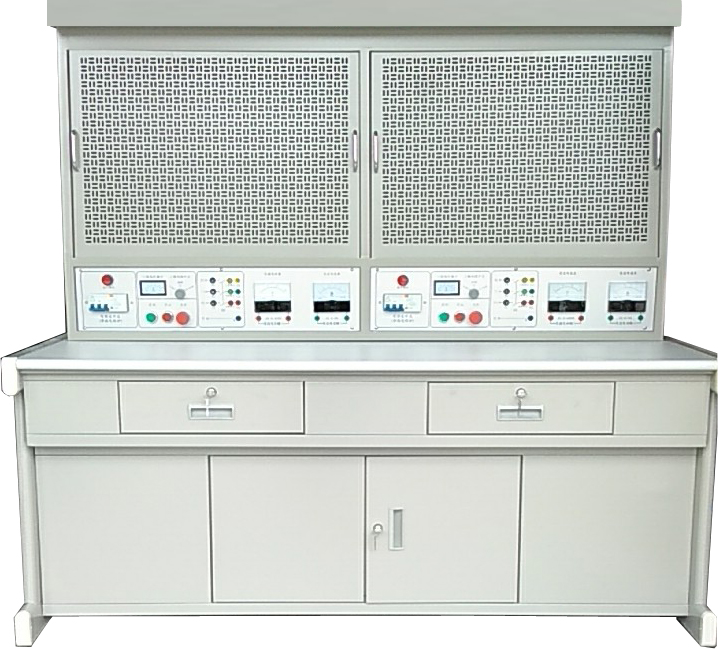

            LGWK-08C型 低壓電工安全考試培訓裝置

            一、概述: ? ? LGWK-08C型 低壓電工安全考試培訓裝置完全符合安監電工培訓、電工考級要求,主要由實訓桌、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線,接近工業現場,有利于培養學生的動手能力和操作技能。實訓項目可自行確定,根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。 二、特點: 1、電氣控制線路元器件都裝在網孔板上,操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。 2、操作臺只需三相四線交流電源即可投入使用,占地面積小,節約用房,減少管理人員及基建投資。 3、每組設有電流型漏電保護器,一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能,各測量儀表也均有可靠的保護功能。 4、實訓臺為雙組型,兩個學生可同時進行實訓,電源及保護獨立,互不干擾。 三、技術性能: 1、工作電源:三相四線(或三相五線)~380V±5% ?50Hz 2、溫度:-10℃~40℃,相對濕度<85%(25℃) 3、裝置容量:<1.5KVA 4、重量:200Kg 5、外...
            分享

            相關產品



            一、概述:
            ? ? LGWK-08C型 低壓電工安全考試培訓裝置完全符合安監電工培訓、電工考級要求,主要由實訓桌、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線,接近工業現場,有利于培養學生的動手能力和操作技能。實訓項目可自行確定,根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。

            二、特點:
            1、電氣控制線路元器件都裝在網孔板上,操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
            2、操作臺只需三相四線交流電源即可投入使用,占地面積小,節約用房,減少管理人員及基建投資。
            3、每組設有電流型漏電保護器,一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能,各測量儀表也均有可靠的保護功能。
            4、實訓臺為雙組型,兩個學生可同時進行實訓,電源及保護獨立,互不干擾。
            三、技術性能:
            1、工作電源:三相四線(或三相五線)~380V±5% ?50Hz
            2、溫度:-10℃~40℃,相對濕度<85%(25℃)
            3、裝置容量:<1.5KVA
            4、重量:200Kg
            5、外形尺寸:1600mm×700mm×1690mm
            四、實訓臺配備
            1、提供線電壓380V和相電壓220V兩種電源,輸入、輸出有指示燈和電壓表指示工作狀況。
            2、交流儀表
            ①交流電流表2只?②交流電壓表2只
            3、實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板。配有2個抽屜。
            4、760*600mm網孔板4塊可以互換,采用優質鋼板數控機床沖孔,表面噴塑。
            五、參考實訓項目
            1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作(K21)
            2、三相異步電動機正反轉控制線路的接線及安全操作(K22)
            3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作(K23)
            4、單相電能表帶照明燈的接線及安全操作(K24)
            5、導線連接(K25)
            、配置清單
            1、K21、配置清單
            序號 名稱 型號 數量
            1.? 交流接觸器 CJT1-20 1只
            2.? 熱繼電器 JR36-20 1只
            3.? 熔斷器(含5A熔芯) RT14-20 5只
            4.? 斷路器 DZ108-20 1只
            5.? 按鈕盒 3H 1只
            6.? 接線端子 TB-1512 3條
            7.? 電機 180W/380V 1臺
            8.? 實驗接線 Φ4護套自鎖線(5色) 10條
            2、K22配置清單
            序號 名稱 型號 數量
            1.? 交流接觸器 CJT1-20 2只
            2.? 熱繼電器 JR36-20 1只
            3.? 熔斷器(含5A熔芯) RT14-20 5只
            4.? 斷路器 DZ108-20 1只
            5.? 按鈕盒 3H 1只
            6.? 接線端子 TB-1512 3條
            3、K23配置清單
            序號 名稱 型號 數量
            1.? 交流接觸器 CJT1-20 1只
            2.? 熱繼電器 JR36-20 1只
            3.? 電流表 6L2???5A 1只
            4.? 互感器 BH-0.66 1只
            5.? 熔斷器(含5A熔芯) RT14-20 5只
            6.? 斷路器 DZ108-20 1只
            7.? 按鈕盒 3H 1只
            8.? 接線端子 TB-1512 3條
            4、K24配置清單
            序號 名稱 型號 數量
            1.? 單相電度表 220V/20A 1只
            2.? 斷路器 DZ47LE-32 1P+N 1只
            3.? 日光燈 燈管、鎮流器、啟輝器 1套
            4.? 燈座 ? 1只
            5.? 燈泡 ? 1只
            6.? 開關 86單開雙控 2只
            7.? 開關 86單開單控 1只
            8.? 插座 86?5P插座 1只
            9.? 接線端子 TB-1512 3條
            5、CPR2030型 心肺復蘇模擬人一個(整個教室配置一個)
            6、消防滅火器(自配)
            7、電工工具(自配)
            8、電工安全用具(自配)
