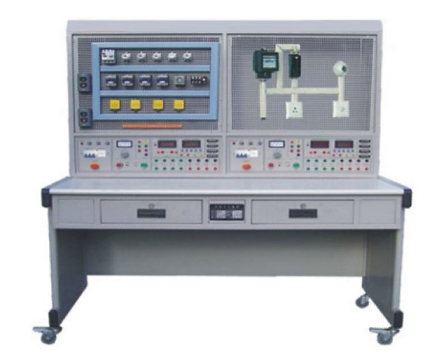

            LG-DQ01型 電氣裝配實訓裝置

            ?????? LG-DJ01 電氣裝配實訓裝置由鋼板作制作的多功能安裝板(網孔板)實訓臺和電源裝置等組成。電氣裝配實訓裝置實訓時選擇的各種元件、器件和部件,可方便地安裝在網孔板上,方便靈活。根據教學和實訓的需要,選擇不同的元件、器件和部件,可進行不同課程模塊,不同項目的實訓,電氣裝配實訓裝置適用范圍廣,可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件,從實訓臺上拆下,集中保管,損壞和丟失少。一個實訓場所,可以完成幾個專業的教學和實訓,經濟適用。電氣裝配實訓裝置配備漏電保護、過載和電路保護,保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用,電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校,電氣裝配實訓裝置是一種理想的職業教育實訓設備。 二.技術指標 1. 外型:整體尺寸1632mm×750mm×1638mm; 2. 實訓臺架的材料:鋼板、鋁合金結構; 3. 電源: 1)輸入:三相AC 380V ±10% 50HZ 三相五線; 2)固定交流輸出:三相五線? 380V 接插式2組、220V接插式2組。 3)可調直流輸出: 0~24V...
            分享

            相關產品



            ?????? LG-DJ01 電氣裝配實訓裝置由鋼板作制作的多功能安裝板(網孔板)實訓臺和電源裝置等組成。電氣裝配實訓裝置實訓時選擇的各種元件、器件和部件,可方便地安裝在網孔板上,方便靈活。根據教學和實訓的需要,選擇不同的元件、器件和部件,可進行不同課程模塊,不同項目的實訓,電氣裝配實訓裝置適用范圍廣,可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件,從實訓臺上拆下,集中保管,損壞和丟失少。一個實訓場所,可以完成幾個專業的教學和實訓,經濟適用。電氣裝配實訓裝置配備漏電保護、過載和電路保護,保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用,電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校,電氣裝配實訓裝置是一種理想的職業教育實訓設備。
            二.技術指標
            1. 外型:整體尺寸1632mm×750mm×1638mm;
            2. 實訓臺架的材料:鋼板、鋁合金結構;
            3. 電源:
            1)輸入:三相AC 380V ±10% 50HZ 三相五線;
            2)固定交流輸出:三相五線? 380V 接插式2組、220V接插式2組。
            3)可調直流輸出: 0~24V/2A連續可調2組(帶有指針電壓、指針電流表實時監控電源變化);
            4. 接口及儀表:指針式電壓表 2 只,時刻監控電網電壓變化;
            5. 保護:熔斷器作短路保護,斷路器具有過載保護,漏電開關具有漏電保護功能,漏電保護動作電流≤30mA。
            三、電氣實訓設備結構功能
            本實訓臺由實訓屏(內置電源)、實訓桌、實訓儲物柜三大部分組成。
            1.以30mm×30mm成型方鋼作為設備主要框架材料;實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接,表面經高溫噴塑處理,美觀大方且有效起到防銹絕緣的作用;由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構;固定機構的下方是鐵制雙工位電源箱,每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出;
            2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制,有效提高絕緣等級;實驗桌底部裝有至少4個導向輪,方便實訓臺架移動;
            3. 實訓儲物柜采用標準結構和抽屜式,左側有3層抽屜,用于存放工具以及實訓資料;右側的雙拉門式設計,可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整,外形尺寸為:1300mm×600mm×510mm。
            4 網孔板:采用數控沖床精加工而成,網孔分布合理、均勻??讖浇y一,可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM,大小774*580MM
            四、參考實訓項目
            1.電工布線工藝實訓
            2.兩個開關控制一盞燈線路訓練
            3.聲控開關控制白熾電路訓練
            4.二地控制一盞燈電路訓練
            5.三地控制一盞燈電路訓練
            6.日光燈線路接線訓練
            7.單相電度表直接安裝接線
            8.單相電度表經電流互感器安裝接線
            9.室內照明電路安裝訓練
            10.配電板安裝訓練
            11.交流負載電功率的測量
            12.三相異步電動機直接啟動控制
            13.三相異步電動機接觸器點動控制線路
            14.三相異步電動機接觸器自鎖控制線路
            15.三相異步電動機Y/△自動控制線路
            16.用倒順開關控制三相異步電動機正反轉線路
            17.接觸器聯鎖的正反轉控制線路
            18.按鈕聯鎖的三相異步電動機正反轉控制線路
            19.雙重聯鎖的三相異步電動機正反轉控制線路
            20.三相異步電動機多地控制
            21.工作臺自動往返控制線路
            22.三相異步電動機串電阻降壓啟動控制線路
            23.三相異步電動機能耗制動控制線路
            ?

            五、參考實訓項目所需元器件清單(每組配備清單)

            注:裝置每臺配兩套元器件。
            序號
            名??? 稱
            型號與規格
            數?? 量
            1
            單相電度表
            DD862-2
            1
            2
            單相閘刀開關
            HK8
            1
            3
            拉線開關
            4A/250V
            1
            4
            平燈頭
            6A/250V
            2
            5
            園形插座
            T3-10
            1
            6
            電流互感器
            LQG-0.5
            1
            7
            墻壁開關座
            ?
            2
            8
            聲控開關
            118-B30
            1
            9
            低壓斷路器
            DZ108-20/10
            1
            10
            螺旋式保險盒
            RL1-15/3A
            3
            11
            直插式保險盒
            RT14-20/2A
            2
            12
            交流接觸器
            CJX2-0910
            3
            13
            輔助觸頭
            F4-22
            3
            14
            熱繼電器
            R16B-20/3
            1
            15
            通電延時時間繼電器
            ST3PA-B/380V(0-60S)
            1
            16
            時間繼電器座
            PF-083A
            1
            17
            3H鐵殼按鈕
            ?
            2
            18
            行程開關
            LX9-222
            2
            19
            行程開關
            LX9-001
            2
            20
            倒順開關
            K03-15
            1
            21
            日光燈管
            Y210RR25/10W
            1
            22
            鎮流器
            13W
            1
            23
            日光燈座
            ?
            2
            24
            大功率電阻
            ?
            3
            25
            二極管
            ?
            1
            26
            接線端子排
            JF5-2.5/5
            5
            27
            G形導軌
            ?
            1
            28
            走線槽
            ?
            2米
            29
            螺絲
            ?
            90
            30
            螺絲刀
            ?
            2
            31
            尖嘴鉗
            ?
            1
            32
            剝線鉗
            ?
            1
            33
            三相鼠籠異步電動機
            380V/Y/△180W
            1

            ?
