            一、概述

            ????該裝置主要由實訓桌、網孔板、實訓元器件(也可自購)組成。學生根據實訓線路進行元器件的合理布局,安裝、接線全部由學生自行完成,接近工業現場。能完成機床線路,電機控制線路,照明配電的模擬操作、安裝調試的綜合實訓,訓練學生動手能力和實操技能。實訓項目可自行確定,根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

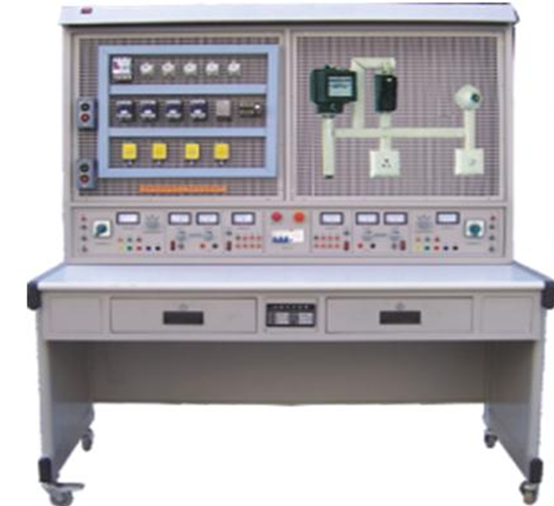

            LG-DQ02 電氣裝配實訓臺

            二、特點

            1、電氣控制線路元器件都裝在網孔板上,操作方便、更換便捷、易擴展功能或開發新的實訓項目(增購元器件即可增加相應實訓項目)。

            2、操作臺只需三相四線的交流電源即可投入使用,占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

            3、實訓臺配備兩組相互獨立的電源,互不干擾,即可以兩個學生同時進行實訓。

            4、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全,電源輸出均有監視及短路保護等功能,使用安全可靠。

            5、WiFi無線智能實驗室管理考核系統

            三、技術性能

            1、輸入電源:三相四線制~380V±10%??50Hz

            2、溫度:-5+40,相對濕度<85%25

            3、裝置容量:<1.5KVA

            4、外形尺寸:1600mm×750mm×1690mm

            四、實訓臺配置

            1、公共部分:設有電壓型漏電和電流型漏電保護,外部電源輸入有指示燈指示,設有急停按鈕,遇緊急情況按下按鈕切斷實訓臺總電源。

            2、每組提供線電壓380V或相電壓220V兩種電源,單相電源插座、線電壓輸入指示表。

            3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。

            4、每組提供一路恒流穩壓電源,電壓0-30V,*大電流3A,內置式繼電器自動換檔,多圈電位器連續調節,有數字表指示電流電壓值。

            5、實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方,桌子左右有抽屜,下部有元件儲存柜。

            6、WiFi無線智能實驗室管理考核系統(投標時現場演示)

            1系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器,中文菜單式觸控操作界面,人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備??勺鲗W生機登錄實訓與考核的操作終端,也可作教師機登錄出題設故的操作終端。

            2集成無線實驗電源管理系統,通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態;單獨開啟關閉學生實驗臺電源;全部開啟或全部關閉實驗臺電源功能;定時全閉功能;控制范圍>50m;控制能力>50臺。

            3集成無線考核系統能實現密碼登錄系統,設置數據庫路,系統測試(查詢設備),學生庫設置,題庫與題庫等級設置,學生鍵盤設置,考核故障發布考核試卷提取與存儲考核時間設置與啟動,考核成績查詢,考核成績打印,登錄密碼修改與恢復。

            4學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能,學號查詢,故障解除,時間查詢,分數查,設備號查詢。

            五、參考實訓項目

            1.電工布線工藝實訓

            2.兩個開關控制一盞燈線路訓練

            3.聲控開關控制白熾電路訓練

            4.二地控制一盞燈電路訓練

            5.三地控制一盞燈電路訓練

            6.日光燈線路接線訓練

            7.單相電度表直接安裝接線

            8.單相電度表經電流互感器安裝接線

            9.室內照明電路安裝訓練

            10.配電板安裝訓練

            11.交流負載電功率的測量

            12.三相異步電動機直接啟動控制

            13.三相異步電動機接觸器點動控制線路

            14.三相異步電動機接觸器自鎖控制線路

            15.三相異步電動機Y/自動控制線路

            16.用倒順開關控制三相異步電動機正反轉線路

            17.接觸器聯鎖的正反轉控制線路

            18.按鈕聯鎖的三相異步電動機正反轉控制線路

            19.雙重聯鎖的三相異步電動機正反轉控制線路

            20.三相異步電動機多地控制

            21.工作臺自動往返控制線路

            22.三相異步電動機串電阻降壓啟動控制線路

            23.三相異步電動機能耗制動控制線路

            ?

            六、參考實訓項目所需元器件清單(每組配備清單)

            注:本裝置每臺需配兩套元器件,用戶也可自行購買。

            ?

            序號
            名??? 稱
            型號與規格
            數?? 量
            1
            單相電度表
            DD862-2
            1
            2
            單相閘刀開關
            HK8
            1
            3
            拉線開關
            4A/250V
            1
            4
            平燈頭
            6A/250V
            2
            5
            園形插座
            T3-10
            1
            6
            電流互感器
            LQG-0.5
            1
            7
            墻壁開關座
            ?
            2
            8
            聲控開關
            118-B30
            1
            9
            低壓斷路器
            DZ108-20/10
            1
            10
            螺旋式保險盒
            RL1-15/3A
            3
            11
            直插式保險盒
            RT14-20/2A
            2
            12
            交流接觸器
            CJX2-0910
            3
            13
            輔助觸頭
            F4-22
            3
            14
            熱繼電器
            R16B-20/3
            1
            15
            通電延時時間繼電器
            ST3PA-B/380V(0-60S)
            1
            16
            時間繼電器座
            PF-083A
            1
            17
            3H鐵殼按鈕
            ?
            2
            18
            行程開關
            LX9-222
            2
            19
            行程開關
            LX9-001
            2
            20
            倒順開關
            K03-15
            1
            21
            日光燈管
            Y210RR25/10W
            1
            22
            鎮流器
            13W
            1
            23
            日光燈座
            ?
            2
            24
            大功率電阻
            ?
            3
            25
            二極管
            ?
            1
            26
            接線端子排
            JF5-2.5/5
            5
            27
            G形導軌
            ?
            1
            28
            走線槽
            ?
            2米
            29
            螺絲
            ?
            90
            30
            螺絲刀
            ?
            2
            31
            尖嘴鉗
            ?
            1
            32
            剝線鉗
            ?
            1
            33
            三相鼠籠異步電動機
            380V/Y/△180W
            1
